LCD de Nokia 5110 vía Lady Ada (1 / 4 paso)

Paso 1: El tema principal

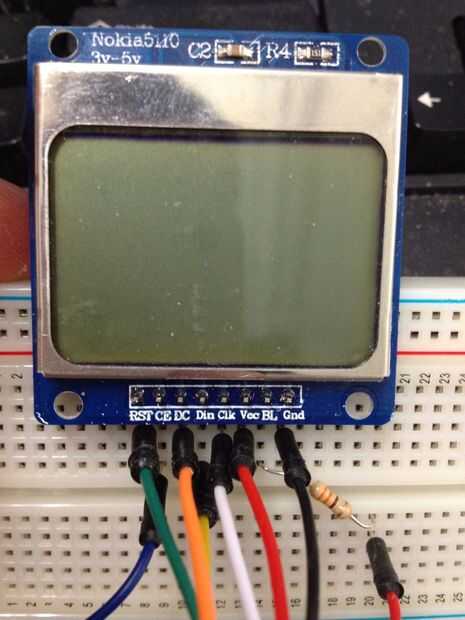

La cuestión que probablemente me frustró más es que mis alfileres no coinciden con los pines que se encuentran en el sitio Lady Ada o diversión de la chispa.

Finalmente hice una tabla para poder combinar todo y conseguir mi mente alrededor de la instalación.

Usé esa misma técnica para obtener las dos formas diferentes de código que Nokia combinado así.

La foto de arriba muestra cómo se comparan.
