Paso 10: Devanadera del Cable
Dejarlo en solamente un solo plano.
Añadir un peso de contrapeso.
Añadir una devanadera de cable.
Para mi solicitud de subir y bajar la pantalla son una necesidad, tan sólo el más adelante dos seriamente consideraron. El peso del contrapeso tendría que ser 25kg, y aunque haría más fácil a la posición de la pantalla, un peso lo suficientemente compacto para caber discretamente debajo de mi escritorio probó demasiado difícil de alcanzar; y un enrollador de cable.

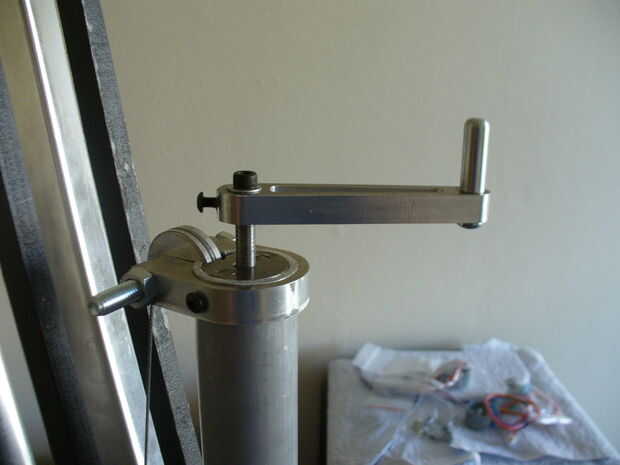

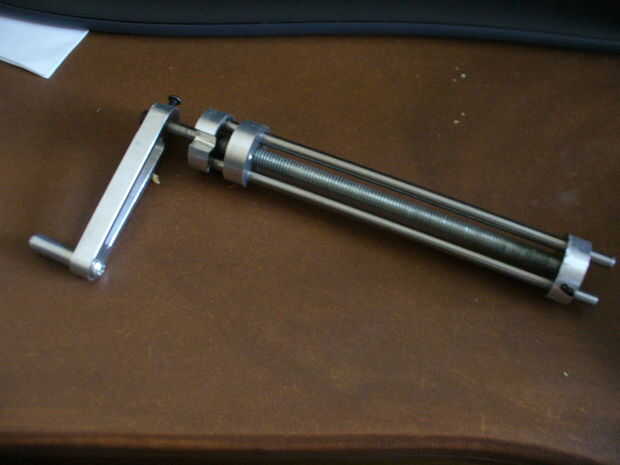

La bobinadora consta de una broca que gira de varilla roscada, sostenido cautivo superior e inferior, dos guían de varillas y un centerpeice roscado, que se mueve hacia arriba o hacia abajo cuando se gira la varilla roscada. Un buen mango fue compuesto para una fácil rotación. Todo el conjunto se ajusta hacia abajo dentro de la varilla de soporte principal y se lleva a cabo por los mismos tornillos como el pivote principal superior.
Para hacer esto que necesita tres discos que apenas caben dentro de la varilla de soporte. 3 agujeros deben taladrarse en lugares idénticos a través de los discos, el disco de centro debe tener grandes agujeros para las guías y un centro de roscado. La varilla roscada debe ser encendida ambos extremos por lo que se es cautivo por los dos discos externos. Las barras guía son presión en estos discos. El disco superior debe ser con muescas para permitir que el cable de alimentación a través de. El disco de centro tiene un orificio adicional para el cable a través y ligan en el otro lado.
Levante el disco del centro a la cima antes empatando el cable, esto significa que la pantalla disminuirá cuando la holgura es tomada, pero se levantará como el disco de centro tira el cable hacia abajo en el poste de soporte cuando se gira la manija.
Perfore agujeros en el disco superior para recibir los pernos que sujetan la placa de pivote principal superior de la varilla de soporte, la parada de todo el conjunto de rotación así como de mantener de ser sacado de la varilla de soporte.
Ahora su pórtico de pantalla está mecánicamente listo para ir, le da una prueba para subir y bajar la bobina funciona correctamente.
El paso final es que Encamine los cables de la pantalla y convertirlo en, zip sólo los atados a las placas del pórtico, en el exterior para evitar que se pellizque.
