Paso 8: Asamblea principal
Atornille las placas de pórtico principal al pivote principal de la poste inferior de apoyo.
Atornille las barras de enlace largo al medio soporte trípode principal.
Las barras verticales del centro del perno al otro extremo de las barras de enlace largo; Recuerde que los espaciadores y la polea de guía de alambre.
Ambos pares de placas de pórtico del perno en el extremo inferior de las placas verticales del centro, otra vez, recuerde que los espaciadores.
Perno de las barras de enlace corto a la mitad de las placas verticales del centro.
Las barras de enlace corto y placas de pórtico secundario del perno a la placa vertical de extremo.

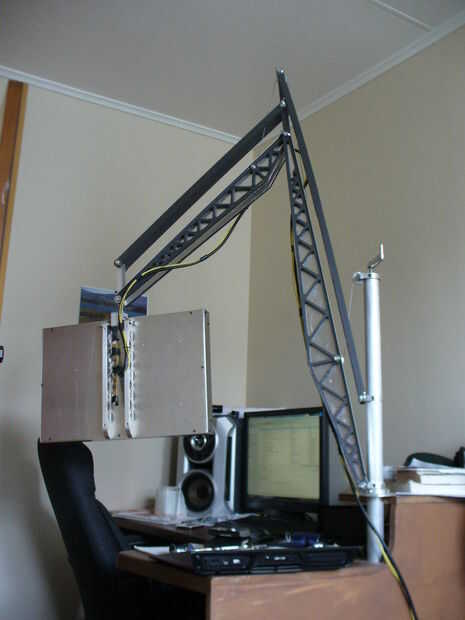

Ahora tienes el conjunto móvil principal ordenado, prueba fuera moviendo la pantalla alrededor y asegurarse de que puede moverse en las direcciones que lo debe (posición, giro, inclinación) al mismo tiempo mantenerse horizontal. El siguiente es el sistema de polea/cable...
Empezar por el extremo fijo se emperna a las placas de pórtico secundario.
Después perno de poleas en la placas del pórtico principal y la placa de pivote principal superior en el poste de apoyo.
Enrute el cable sobre el centro vertical de la barra de la polea, debajo de la polea de la placa del pórtico principal, sobre la polea del poste de apoyo y abajo a través de la varilla de soporte.
