Paso 4: Más electrónica

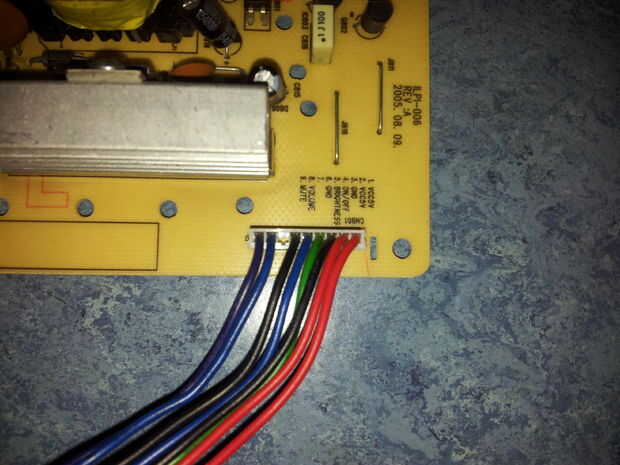

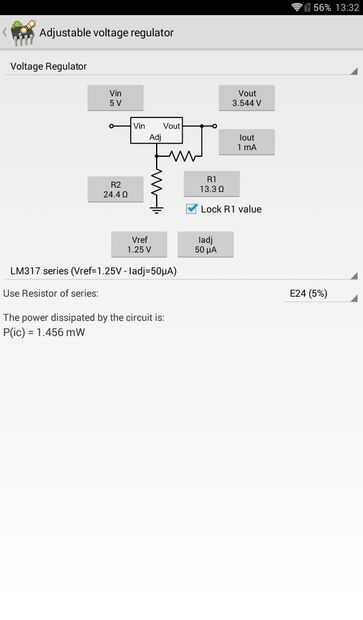

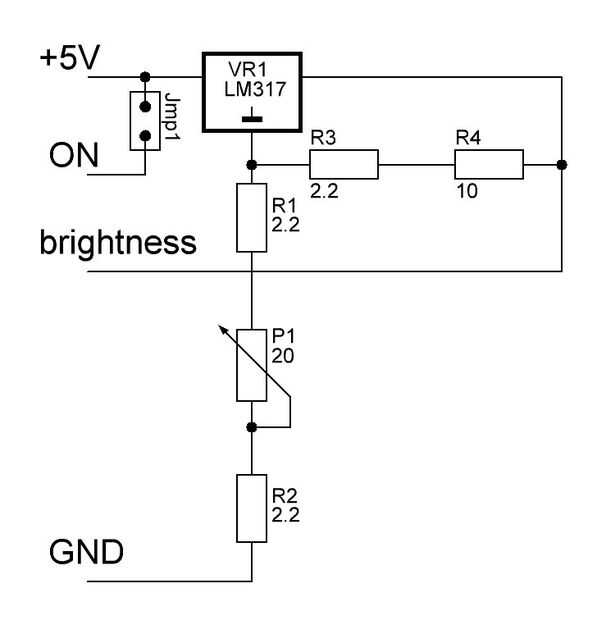

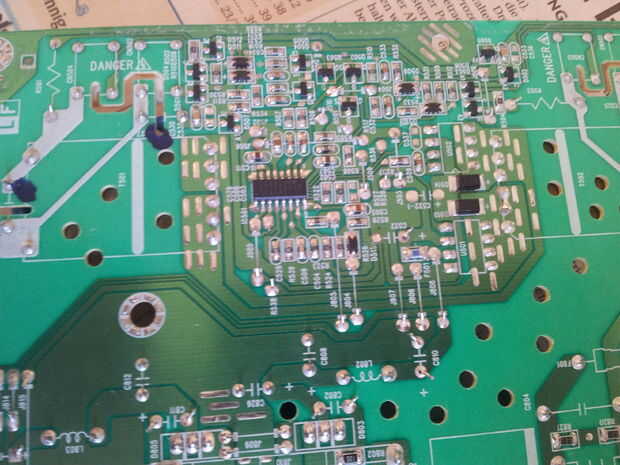

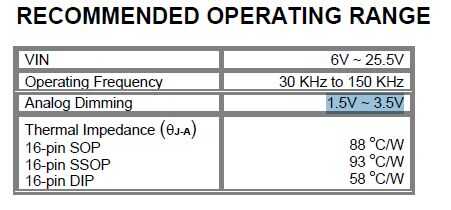

Ahora tienes que modificar la fuente de alimentación para encender sin la placa base y controlar el brillo de la lámpara. En mi caso hubo marcas en el tablero de cada conector, así que sólo tuve que seguir los conductores para localizar el controlador de CCFL. Fue un OZ9910SN por lo que he descargado la hoja de datos. Allí estaba escrito que la atenuación es analógica y está trabajando con 1, 5V-3, 5V. Así diseñé el siguiente circuito para ajustar la tensión mediante un regulador de voltaje LM317. I calcula la resistencia de 1, 5V y 3, 5V como se puede ver en las siguientes imágenes. La idea es que cuando el potenciómetro se gira a 0Ω los flujos de corriente verdadero R1 y R2. Están en serie así que la resistencia es Ω 4.4 Qué es aproximadamente 1, 5V. Perfecto. Si se gira el potenciómetro a 20Ω que la corriente fluye por R1, R2 y P1. También están conectadas en serie por lo que la resistencia es 24.4Ω lo que es de aproximadamente 3.5V. En otros monitores que el brillo es posible ápice atenuado PWM, entonces tienes que hacer un circuito con un temporizador ne555 o un op Amp.
