LCD TV Backlight reparación de CCFL a LED

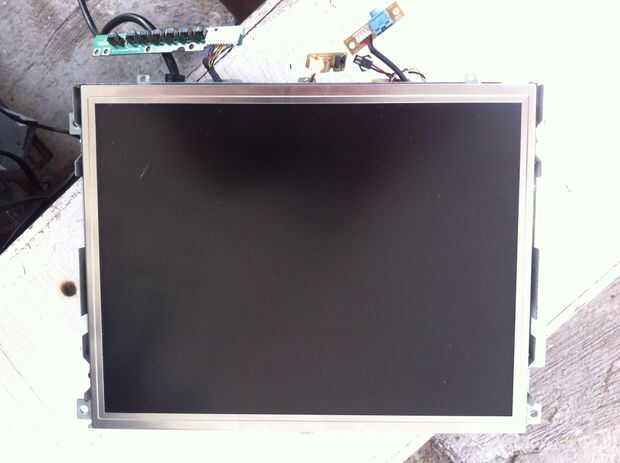

Leyendo y navegando en instructables Arduinio CNC y temas relacionados, me encontré con un instructables que me llamó la atención. Esto es reemplazar el "LED luz de fondo para un Monitor o televisor LCD" con la tira de LED. Tengo viejo defectuoso 13" TV LCD alrededor de diez años. Ya descarté la carcasa, lo que queda es la pieza de metal que soportan la placa lógica, alimentación, inversor y LCD. No basura porque tenía la esperanza de conseguir piezas para futuros proyectos. El problema con este TV LCD es el 2 segundo cierre auto, durante ese tiempo, dis montado el televisor con la esperanza de reparar. Era capaz de aislar que cuando, se retira el inversor LCD, oigo el sonido de la TV, lo que significa que está funcionando sin la pantalla. Pero no sé cómo reparar esa parte, y por lo acudió a área común durante mucho tiempo.

Hasta que recientemente después de leer este artículo, he intentado reparar el TV. Capaz de aislar el inversor y quitado el CCFL para probar, y lo behold, al otro lado del inversor CCFL 4 es defectuoso. Los mosfets están cortocircuitados. He intentado usar el otro lado por huellas de corte y aislar las partes en corto, pero todavía el cierre de auto de TV. Poner una linterna en la pantalla le mostrará que está trabajando. Mi opción es comprar inversor universal desde ambos CCFL sigue trabajando, pero me gusta más la opción de tira de LED ya que es más barato y más seguro. He creado el relé para que la tira del LED está apagado cuando la TV está apagada también. Sé que esto no es la mejor opción, pero para esto, funciona perfectamente y mi propósito. También es muy barata y rápida reparación. Gasté alrededor $4 sólo en esto.

Partes:
Tiras de LED blanco - 2 (10 pulgadas)

LED rojo - 1 (para indicador de relé)

Relé de 12V - 1 (normalmente abierto de un viejo tablero de la TV)

BC547 (NPN) - 1 (para el interruptor de relé)

Diodo (rectificador) - 1 (para protección de relé)

Resistencia de 10K - 1

Resistencia de 1 K - 2

Cables clasificados - para la conexión

Protoboard - 1 (para el circuito de interruptor de relé)

***************************************************************************************************************

ADVERTENCIA: Por favor siempre trabajar de forma segura y respetar cualquier fuente de energía, incluso si es baja tensión. Este proyecto requerirá trabajar con fuente de alimentación de TV y el inversor de alto voltaje. Yo no soy responsable de cualquier daño o perjuicio a cualquier cosa que pueda causar a cualquier persona que tratará este instructables. No olvide quitar energía y dar tiempo a agotar la energía antes de trabajar en la Junta.

***************************************************************************************************************
