LCD TV Backlight reparación de CCFL a LED (4 / 8 paso)

Paso 4: Construir el circuito de interruptor de relé

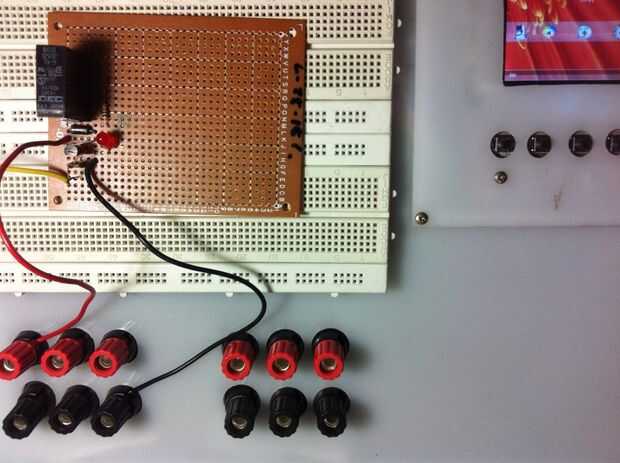

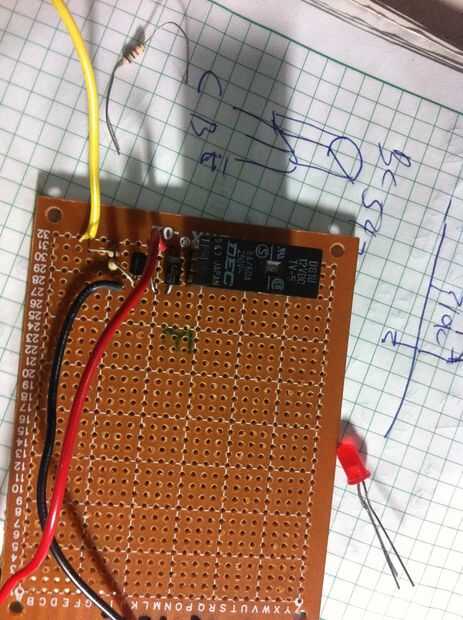

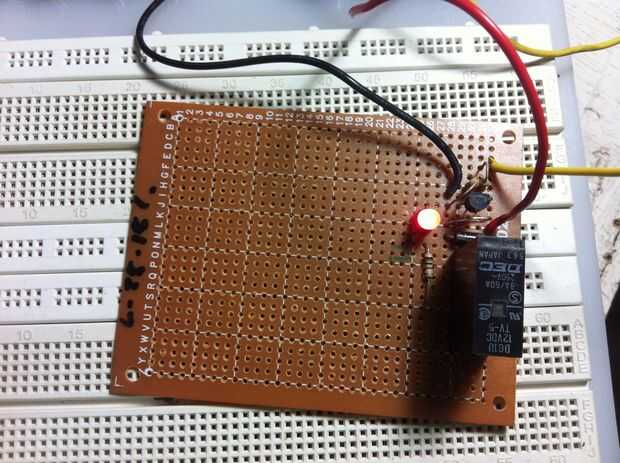

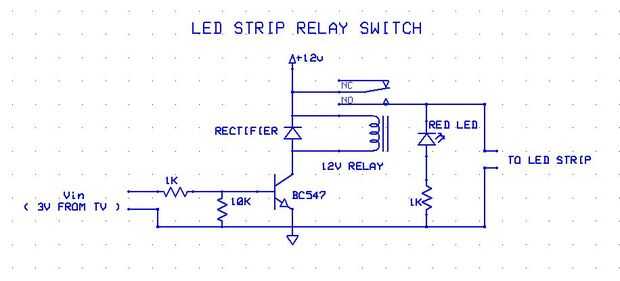

Montar el interruptor de relé según el esquema y probar con cualquier fuente de alimentación 12V disponible. He añadido un LED indicador para saber que el relé de activación y disparada con una fuente de 5V. Usé mi laboratorio de electrónica de homebrew con fuente de alimentación de PC para probar el circuito.
