Paso 1: Diversas exhibiciones para diferentes proyectos y precios
HD44780 de 16 x 2 basado en LCD
Obviar 7 segmentos display ya poca cantidad de datos puede mostrar, la primera pantalla que usted puede comprar barato en ebay es un controlador HD44780 monocromo 16 x 2 LCD controlado por 8 bits (4 Si el mapa de caracteres corto es suficiente). Usted puede encontrar en ebay por unos pocos dólares en diferentes colores y también hay una cara y por supuesto mejor que el LCD normal, versión de VFD. Usted puede jugar con retroiluminación y contraste e incluso se pueden crear caracteres personalizados mediante su RAM gráfico integrado (y limitado).
Bueno, es buen comienzo, pero puede crear caracteres personalizados y memoria disponible símbolos va abajo y tienes que hacer malabares para preservar la memoria RAM, además, es una pantalla pequeña.

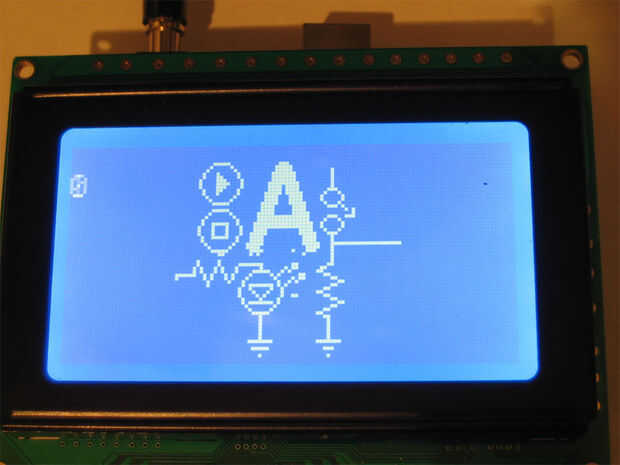

128 x 64 monocromo LCD
Después de 16 x 2 LCD, LCD gráfico 128 x 64 es una buena opción, pero cuidado: precio va demasiado.
Ahora, la diferencia con mejor pantalla LCD de TFT son densidad de colores (montaña vs monocromo de colores) y autobús: el primero sigue siendo 4 bits o incluso I2C y LCD TFT tiene bus de comunicación más complejos.
2.2 220 x 176 TFT LCD
Ahora comienza lo mejor. Usted puede encontrar relativamente que pantallas TFT barata con un gran número de píxeles y color de gran resolución, por ejemplo 2.2" y 220 x 176 y 18 bits de color.
Parece ser la clave, pero... ¿Qué pasa con la velocidad? A responder esta pregunta es necesaria hacer otra pregunta: ¿Qué autobús se utilizan para controlar el LCD? La respuesta parece estar bien pero nada más lejos de la realidad: SPI. Como es sabido, el SPI es un bus serie que llevan serializar datos paralelos entre dos dispositivos, por lo tanto, para analizan los datos podemos recordar la longitud de las palabras: 18 bits (puede utilizar densidad 12, o algunos que encontrado, es el mismo caso). Así, serializar 18 bits de color plus, por ejemplo de 4 bits de control de datos (CS, EN, CLK, RW) necesitan gastar 22 pulsos de reloj para obtener una palabra. Esta y otras deficiencias SPI denota SPI como mala elección LCD grande.
