Paso 2: Sobre el modo de serie E.H.A.
Pantallas LCD, como los utilizados en LCDBPV2, tienen chip LCD coche TFT grid a los pixeles, en este caso SSD1289 el chip. Este chip vincula cada píxel con su MCU y ofrecen una conexión serie o paralelo de control MCU externa o FPGA/CPLD.
Control de serie tiene dos problemas:-común a control en paralelo y serial, es que la comunicación tiene muchas acciones repetitivas como dibujo lleno de polígonos en pantalla (necesita escribir los mismo pixel de color varias veces). -Ordinario paralelo al diseño de la serie, debido a problemas de compatibilidad o falta de ingenio, utiliza sólo el estado final de la broca, no el borde, por lo que es necesario un reloj de pulso para indicar cada acción, mando incluido acciones como comenzando o terminando comunicación o seleccionar leer o escriben acciones. Con un diseño integrado basado en un CPLD (ex: serie 74xx) y algunas modificaciones de código se ha logrado superar los inconvenientes. Puede obtener velocidades más rápidas y supresión de ruido porque diseño integrado. Ahora, voy a mostrar el diagrama de timming de comunicación serial y paralela.

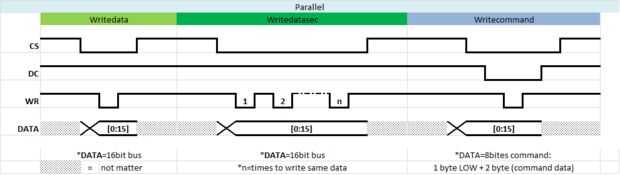

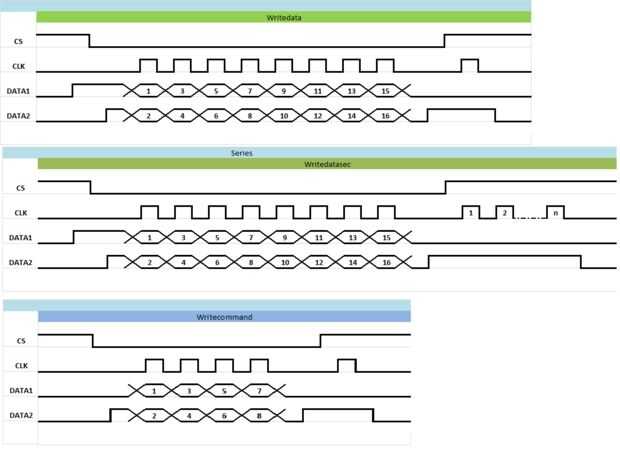

[adjuntos fotos]
Como puede verse en los diagramas de comunicación paralelo parece ser (y de hecho es) más eficiente, pero con la desventaja de tomar la 16 bits de datos además de tres bits de control, frente a los 4 bits total en modo de serie, lo que es suficiente en algunas aplicaciones mientras que el timming del vídeo no es crítico y mcu no tiene demasiados pins gratis.
En ambos modos, serie y en paralelos, ha sido programado un nuevo modo para mejorar el rendimiento: writedatasec (secuencia de escritura de datos). Este modo puede ser utilizado porque CPLD (en comunicación serie) y MCU (en comunicación paralelo) guarda los datos en su búfer de salida (a SSD1289), así que no es necesario actualizarlo, ahorro de tiempo y carga MCU. Algunas otras noticias sobre el modo de serial son bit doble borde y datos indicaciones: diseño de CPLD porque puede paralelizar procesos sin perder tiempo, así que utiliza dos circuitos separados para obtener datos al mismo tiempo alimenta más adelante registro buffer. Borde indica que casi todas las acciones del circuito integrado de CPLD para ahorrar tiempo. En Resumen, modo serie E.H.A. es el modo más rápido posible con comunicación serial y permite baja gama MCU unidad LCD velocidad y gama alta LCD para guardar alfileres con velocidad de URL. De hecho, modo paralelo y en serie con writedatasec cualquier MCU (comparec con la misma velocidad de reloj), gastan la misma cantidad de tiempo.
