Paso 12: Versión de protoboard
![]()
Inicialmente construí las posibilidades en un protoboard estándar. Esto permite la fácil solución de problemas, adición y eliminación de componentes, probar nuevas ideas y soluciones alternativas, etc. Además parece muy nerd. Nunca habría tenido éxito en conseguir el alcance para trabajar con cualquier otro enfoque. Simula la lógica de la muestra en el equipo primero, pero la realidad siempre tiene algunas sorpresas. También me encanta ser capaz de ajustar la sección analógica hasta la ruta de señal está limpia y tiene las prestaciones requeridas.

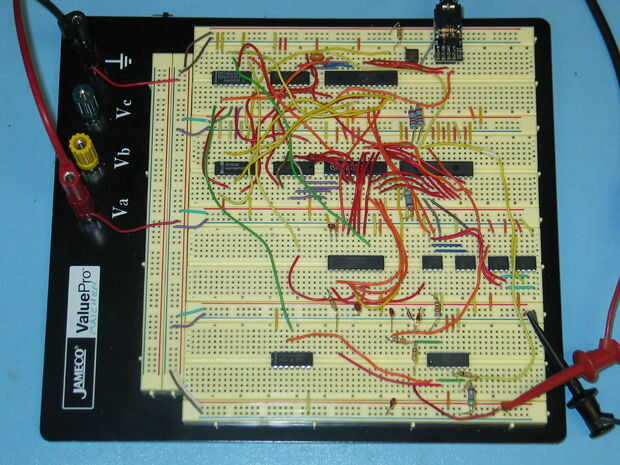

La imagen de abajo es una versión totalmente funcional de un canal de desarrollo. Se ve desordenado pero trabajado perfectamente bien, aparte de un poco más ruido en las señales y ligeramente menos confiable gatillo (porque las líneas de alimentación son muy inductivas, por lo que el disparador creado transitorios en ellos). Crear el esquema final entonces era simplemente una cuestión de copiar el circuito existente pieza por pieza.
