Paso 13: diseño de circuitos
Para obtener los archivos de diseño, ir a la Página principal del osciloscopio.

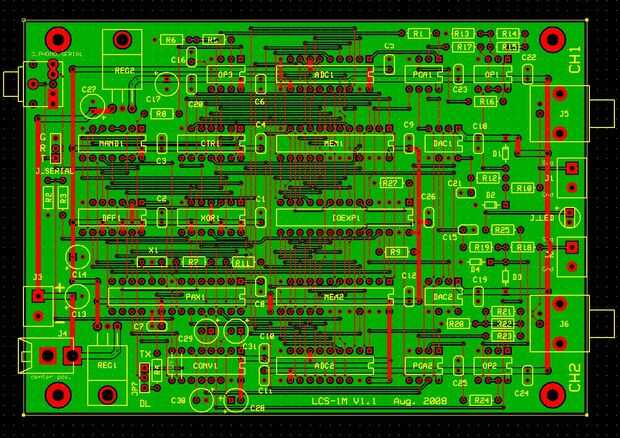

Hice el tablero una Junta de dos capas. Un tablero de cuatro capas habría sido mucho más fácil de la ruta, pero
también sería mucho más caro. No recomendaría grabado y perforación esta junta a ti mismo, realmente no vale la pena el esfuerzo y requiere habilidades muy avanzadas de PCB - las líneas son bastante estrechas (la mayoría son 10mils / 0.25 mm), hay cientos de agujeros y vias, y las dos partes tendrían que alinearse muy precisamente. Ofrecen la Junta para la venta en mi Página de osciloscopio muy cerca de mi costo, volumen de precios esto es una solución mucho mejor.
El fondo tiene un plano de tierra lleno de inundación para una óptima conexión a tierra. Todavía, porque hay que
muchas líneas muy cerca, uno debe tener cuidado para evitar las "islas", es decir, manchas de supuesta
relleno de tierra que en realidad no tienen ninguna conexión a la tierra circundante.
El enrutamiento se hace de manera clásica, con la capa superior, llevando todos los rastros verticales, la parte inferior
capa de trazos horizontales, con muy pocas excepciones. Los carriles de la energía se dirigen con mayor
rastros para minimizar la inductancia y la caída óhmica.
Sin excepción todos los componentes son por-agujero, y todas las fichas son DIP empaquetado
(montados en zócalos para una fácil sustitución). Esto hace el diseño muy fácil de montar incluso
con moderada habilidades de soldadura. También permitirá barato montaje y soldadura de la onda
debo encontrar un vendedor dispuesto a ofrecerla como una unidad completamente ensamblada.
La colocación de los componentes sigue en gran medida la estructura lógica del diseño. La izquierda es la
interfaz (serial y poder) y la fuente de alimentación reguladores. En el medio queda la lógica de la muestra
(cuatro chips), a continuación se muestran el microcontrolador y el convertidor de nivel RS-232.
La parte derecha es tomada por la interfaz analógica (conectores de sonda, amplificadores, sesgo DACs,
elementos discretos), un canal en la parte superior y uno en la parte inferior.
Izquierda para el frontend es la sección de almacenamiento (SRAM), con la expansión de I/O y conversión (ADC)
necesarios para la lectura de datos de los chips de memoria en el centro.
