LCS - 1M - completo, de bajo costo Hobby osciloscopio (16 / 30 paso)

Paso 16: Construir tu propio paso 1 - tablero pelado

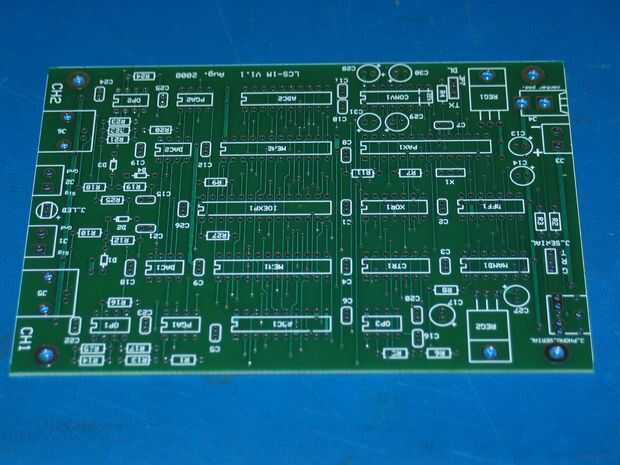

Comenzar con el tablero de circuitos impresos pelada. Todos los componentes se montará en la parte superior (el lado que tiene la serigrafía amplia). Los contornos de componentes están marcados con los designadores de componente (como R10, C17, etc.) que se corresponden con el esquema y la lista de materiales. Utilice las etiquetas para averiguar qué componente va donde (como alternativa, podría abrir el diseño en ExpressPCB y el esquema de ExpressSCH y haga doble clic en cada componente para saber sus propiedades).

Asegúrese de que la junta esté limpia y libre de cualquier suciedad o grasa (si es necesario, limpie con un trapo limpio ligeramente humedecido con alcohol de limpieza).
