LCS - 1M - completo, de bajo costo Hobby osciloscopio (17 / 30 paso)

Paso 17: Crear tu propio paso 2 - zócalos IC

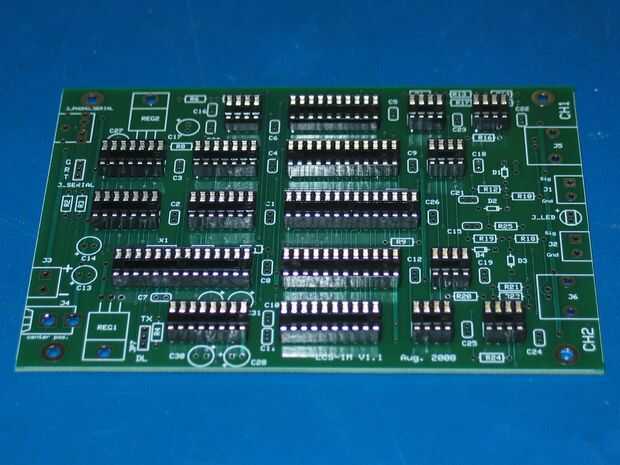

Ahora en los zócalos de los IC y soldarlos. Se recomienda soldar primero solamente dos pines en esquinas diagonalmente opuestas de cada conexión y compruebe que la toma de corriente firmemente miente plano en el tablero y corregir si es necesario. Una vez que han soldado más de dos pernos es prácticamente imposible hacer cambios sin equipo especializado desoldadura. También, asegúrese de que la muesca (que indica el pin 1 del IC) está en el lado correcto (lado derecho en la imagen para todos los sockets) - el contorno de serigrafía muestra la muesca así.

Usted puede verse tentado a omitir las tomas y la soldadura de los chips directamente en el tablero para ahorrar algo de dinero. Esto no es una buena idea. En primer lugar, a menos que seas muy cuidadosa es fácil dañar los chips sensibles a descargas electrostáticas durante la soldadura, o les sobrecalentamiento Si se mantiene el soldador en el mismo lugar por mucho tiempo. Utilizando sockets permite insertar las fichas después de todo el trabajo de soldadura. En segundo lugar, es casi imposible reemplazar un chip dañado una vez que se suelda abajo en sus piernas muchos. Y después de todo, no dice que nunca matará al amplificador de entrada mediante la aplicación de una tensión demasiado alta, hacer una reparación necesaria. (Dicho esto, la resistencia de 100 kOhm en la entrada junto con los diodos de la abrazadera debe proporcionar la protección de los varios 100 voltios). Y después de todo, esas tomas cuesta muy poco si usted mira alrededor un poco, normalmente 10-15 centavos por pieza.
