LCS - 1M - completo, de bajo costo Hobby osciloscopio (20 / 30 paso)

Paso 20: Construir tu propio paso 5 - conectores, reguladores de voltaje

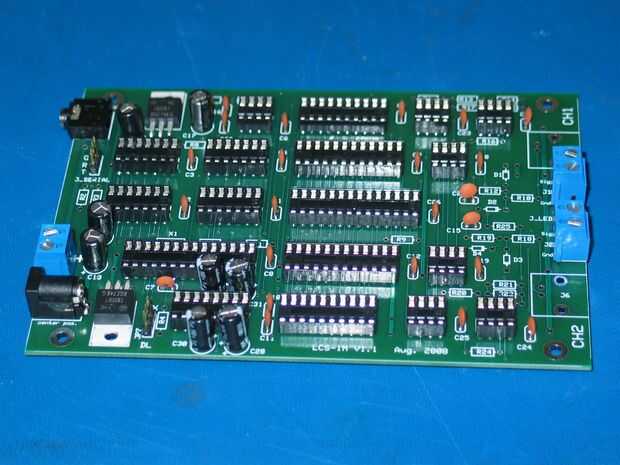

Ahora vienen los conectores - potencia (inferior izquierdo), PC link (parte superior izquierda) y sonda (derecha), así como los reguladores de dos tensión. No todos los conectores que se muestra son obligatorios:

Si va a poner la placa en un gabinete, se pueden omitir con seguridad el conector de energía negra (manteniendo sólo el poder azul terminal), la toma de fono y los conectores BNC montaje en tablero (no instalados en la foto de arriba). Instalar los conectores BNC a través del agujero impedirá la instalación de la Junta en el recinto previsto, y los conectores son muy difíciles de quitar una vez soldado en.

Por otro lado, para mantener el alcance como un desnudo, usted no necesita conector de energía azul (si está utilizando una fuente de alimentación con conector coaxial) y también puede omitir el encabezado serial de tres pines (J_SERIAL).
