LCS - 1M - completo, de bajo costo Hobby osciloscopio (21 / 30 paso)

Paso 21: Construir tu propio paso 6 - diodos y LED

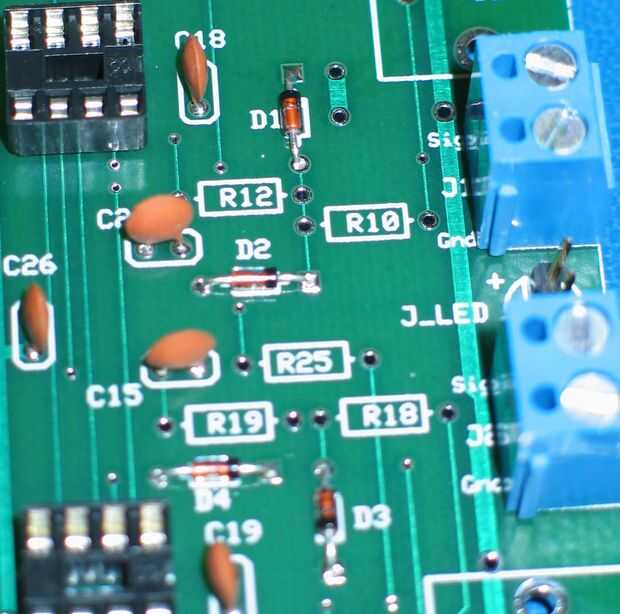

Ahora insertar los diodos. Asegúrese de que pones en las derecha las indicaciones - diodos están polarizados y el circuito no funcionará si pones al revés (ver imagen de referencia - el anillo negro indica el final negativo). Los diodos también son sensibles al calor excesivo, así que trata de les de la soldadura rápidamente e inmediatamente retire el soldador otra vez.

El indicador de energía LED (diodo electroluminoso) - entre los dos bornes de tornillo azul - debe colocarse si usted planea usar el alcance sin gabinete. Lo contrario, deje este conector abierto o ponga en una cabecera de puente (como se muestra en la imagen) por lo que más tarde puede conectar un LED de montaje en panel. Otra vez, el LED está polarizado por lo que tendrás que insertar la forma correcta de alrededor (ver "+" de la etiqueta; el LED «+» es el pin más largo).
