LCS - 1M - completo, de bajo costo Hobby osciloscopio (23 / 30 paso)

Paso 23: Construir tu propio paso 8 - cables componente

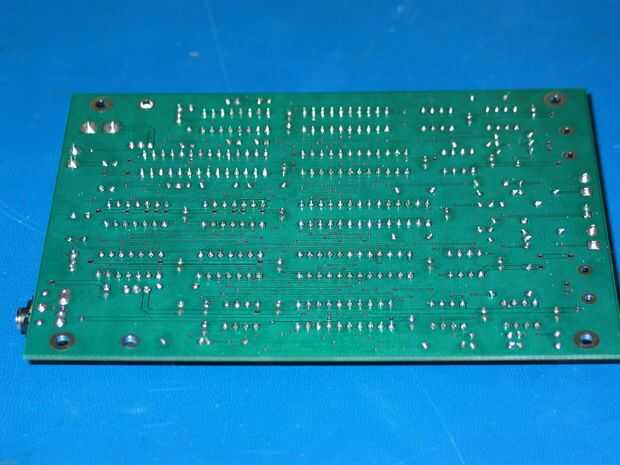

Si no lo ha hecho, una vez que terminaste todo el componente conduce con el cortador de alambre para soldar, clip. Tenga cuidado - gafas o al menos cerrar los ojos cuando se corta - a veces esos plomos pueden dispara con bastante fuerza y no quiere a la tierra en los ojos!

Este paso es también una buena ocasión para comprobar cada empalme de soldadura único y asegúrese de que usted realmente soldado cada cable componente. Compruebe todo el zócalo del chip conduce así - es muy fácil de olvidar para la soldadura de algunos, que mejor de los casos se hace para una extendida sesión de solución de problemas, y peor de los casos podría dañar el chip cuando se enciende. También asegúrese de que todas las uniones de soldadura se ven "bien" (superficie brillante y lisa - nada podría indicar una Unión de soldadura "en frío" que realmente no hace buen contacto o se abren y pierden el contacto en el futuro). Si es necesario, vuelva a calentar articulaciones sospechosas para volver a la soldadura del flujo.
