Paso 2: Principales características
Funcionamiento del hardware:
- Dos canales de entrada independiente
- Frecuencia de muestreo de hasta 1 MSample/s (lo suficientemente bueno como para señales de hasta 150 kHz aprox.)
- Ancho de banda analógico aprox. 400 kHz
- Impedancia de entrada > 100 kohmios
- Sensibilidad de 20mV/div a 1V/div (20 divisiones verticales).
- Desplazamiento vertical 0 - 20 divisiones (excepto 0 - 12 divisiones en rango de 1V/div)
- Grabar 256 muestras de longitud por canal
- Autotrigger o disparador en CH1 (subiendo o bajando el borde, seleccionable)
- Se conecta al PC mediante puerto serie (RS-232) o USB
- Fuente de alimentación de una fuente de tipo de verrugas de pared genérico (9-15 V DC)
- Compacto y ligero (aproximadamente del tamaño de una caja de DVD)
Software de alcance basados en PC:
- Se ejecuta en Windows 95, 98, 2000, XP, Vista
- Interfaz totalmente gráfica.
- Todos los ajustes (base de tiempo, resolución vertical, disparador) son controlados desde el PC.
- Tasa de actualización de pantalla hasta 7 fotogramas por segundo (en su mayoría limitada por el hardware alcance; mejorará con futuro
versiones del hardware)
- Transformada de Fourier en tiempo real (visualización de espectro de frecuencia)
- Promedio en tiempo real
- Mediciones de forma de onda usando los cursores
- Forma de onda de exportación a Excel, etc.. (. Formato de archivo CSV)
Construcción:
- Todos los componentes fácilmente disponibles y baratos. Aproximadamente la mitad de las virutas pueden obtenerse como libre
muestras del fabricante.

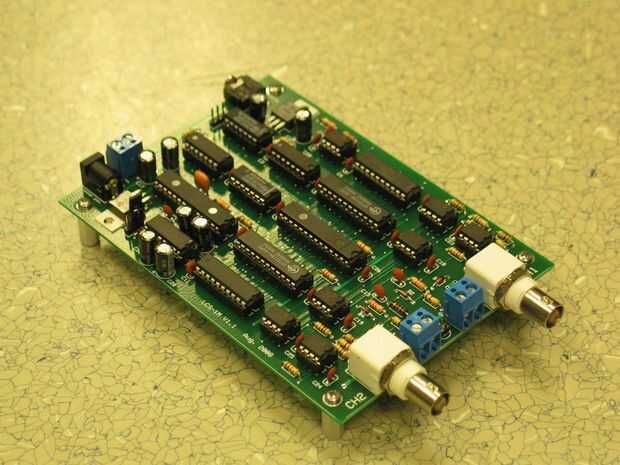

- Total piezas coste aprox. US$ 60 para la versión mínima (tablero pelado, es decir, sin caja).
- A través del agujero y paquetes-fáciles de montar y soldar de la inmersión.
- Pueden construirse en un protoboard o en un protoboard (pero recomiendo el "real" del circuito impreso
para minimizar el trabajo y la posibilidad de errores).
- Ajustes ni recortes necesarios alguna - armarlo y utilizarlo inmediatamente! Por lo tanto
muy principiantes.
- Ningún programador independiente necesaria para el microcontrolador (Picaxe 28 X 1) - el cable ya para
Conexión al PC es todo lo que se necesita. Software de programación está disponible también.
- Cabe en una caja estándar robusta
- Acepta sondas estándar de 1:1, cables BNC o grabber.
