Paso 2: Construir el controlador de LED
Para controlar una tira de LED RGB 12V con un Arduino, necesitamos construir un circuito simple.
Por suerte para nosotros, esto se puede lograr con un solo chip, el ULN2803. (hoja de datos)
No necesitamos añadir ningún resistencias, puesto que nuestra tira de LED RGB ya tiene construido en.
Tendremos que suministrar 12V a los pines 9 y 10.
- PIN 9 - GND, 12V lado negativo
- PIN 10 - lado positivo 12V
También, asegúrese de hacer el chip ULN2803 y el Arduino a tierra juntos.
Luego clavijas 1-8 puede ser utilizado como entradas PWM desde un arduino, y pernos 11-18 pueden ser utilizados como el lavabo común de su 12V - dispositivo de 30V.
OPCIÓN 1: Utilizando un protoboard
Mayoría de las tiras de luz RGB LED tiene una cabecera que puede ser enchufada directamente en un protoboard.

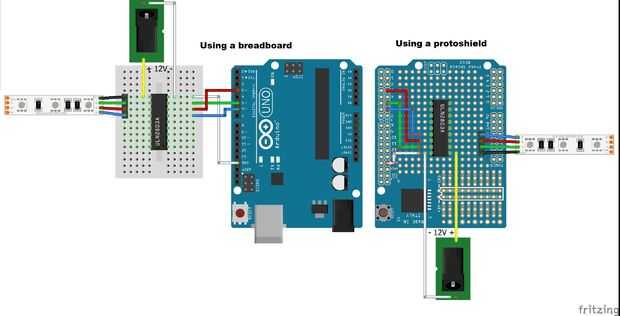

Seguir el esquema anterior.
Herramientas necesarias
- Protoboard
- Cables de puente
OPCIÓN 2: Construcción de un escudo de arduino
Un protoboard puede utilizarse para crear un escudo arduino robusto y permanente.

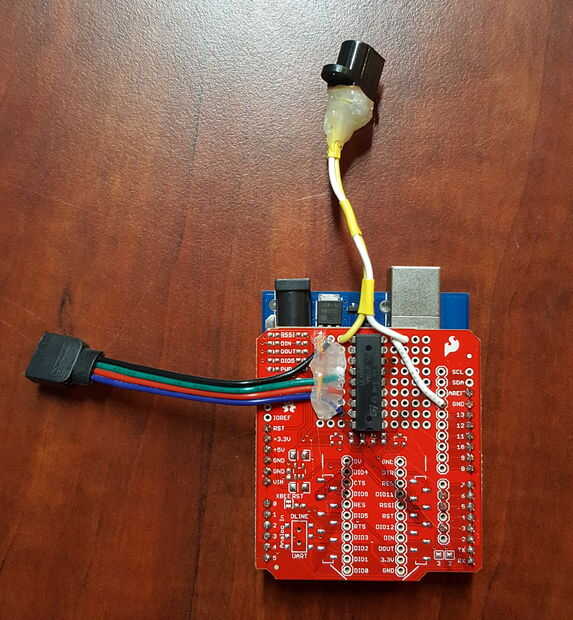

Esto es lo que hicimos, excepto que utiliza un escudo de xbee de chatarra que recogió de Sparkfun.
El esquema anterior muestra cómo esto se puede hacer.
Herramientas necesarias
- Cautín + estaño
- Alambre
- Peladores de alambre
Consejos:
Usted puede haber notado que estamos utilizando sólo 3 pines de los 8 disponibles.
Para hacer más uso del chip, podría conducir a la vez dos tiras de LED RGB.
O, si usted necesita un dispositivo con la corriente un poco más, entonces puede duplicar pins (ejecutar en paralelo).
Para obtener ayuda adicional sobre cómo utilizar el chip ULN2803, revisa el instructivo de RU4Realz:
