Paso 6: Resistencias variables
Sabes cómo restringir la corriente y para complementar la actual. Pero ¿qué pasa si desea variar el nivel de restricción en tu circuito actual? ¿Qué pasa si usted quiere una tenue luz en un punto y una luz brillante en otro y tal vez quiere algo entre todo otra vez? El potenciómetro le permite hacer esto.
En primer lugar lo que usted puede notar es que a diferencia de los otros dispositivos que te he mostrado, el potenciómetro cuenta con tres terminales! Como el resto, dos son para alimentación y tierra, representados en rojo y azul, respectivamente. Pero se llama el tercer terminal interior de entrada. Lo que aprenderá en el futuro clases es que se trata el diseño de toda una familia de dispositivos eléctricos llamados sensoresestándar. Pero por ahora, veamos cómo funciona este dispositivo.

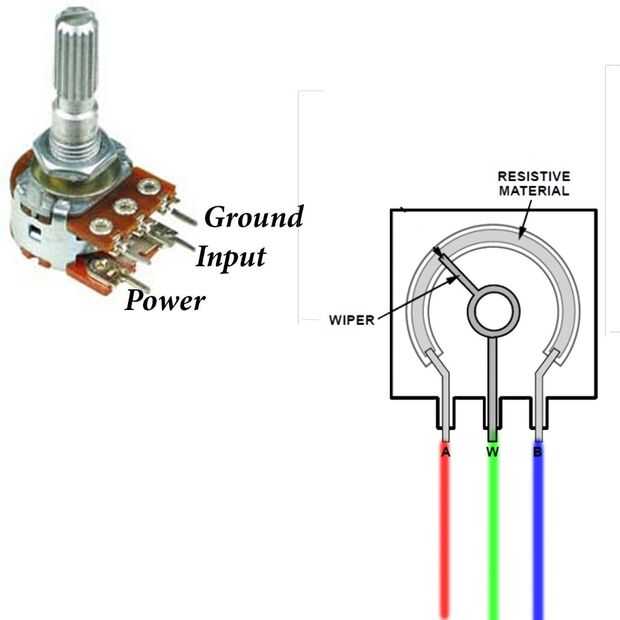

En el cuadro de diseño exterior de un poteniometer, puedes ver los tres terminales, y ves un apendage de spining largo llamado el limpiaparabrisas. Este limpiador da vuelta alrededor en el lugar, que, dependiendo de su posición angular, controla el nivel de resistencia que pasa a través de él. Mirando en el interior, se puede observar que el material resistente ( el resistor variable real), tierra y energía están conectados. Afortunadamente, la resistencia entre ellas es tan alta en la resistencia, que poco a ninguna corriente pasa a través de él en que la longitud. El limpiador, sin embargo, está libre para girar su mano a cualquier punto de la resistencia, que, debido a su longitud, afecta a la cuanta corriente pasa.
En Resumen, cuanto menor sea la pieza de resistencia que se conecta la alimentación al terminal, a través de la limpieza de entrada, la menos resistencia al actual experiencias debido a que la electricidad tiene menos alambre resistente para ir a través. Cuanto más tiempo esté la conexión, sin embargo, significa el más bajo el nivel actual. Ahora vamos a ver cómo se usaría esto en un circuito.
