Paso 10: Sensor de nivel de agua

¿POR QUÉ EL AGUA SENSOR DE NIVEL?

• En el sistema Hydroponic/acuaponia, este sensor podría alertar si el nivel del agua es baja
• En el sistema Aeroponico, este sensor se podría usar para:
  • confirmar si la bomba está encendido
  • bomba de agua de gatillo en cuando el agua se haya evaporado

NOTAS

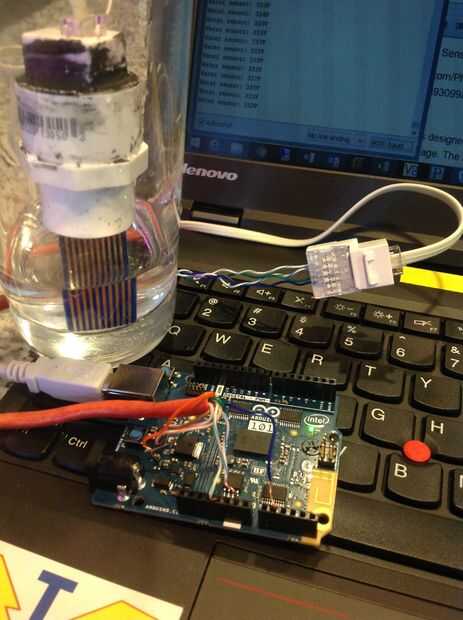

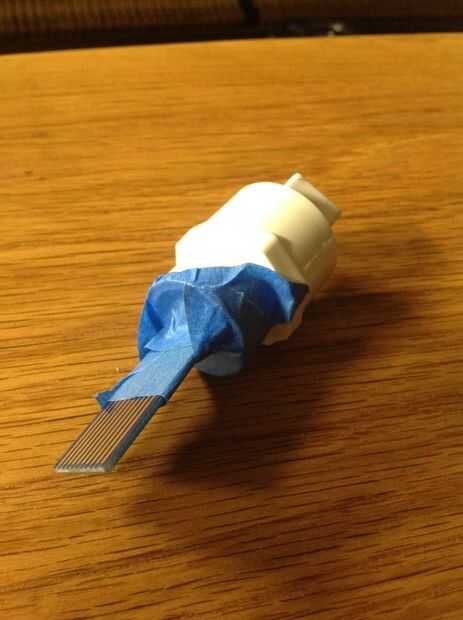

• Impermeabilización se requiere para la parte superior del sensor como los cables y resistencias no se mojan.

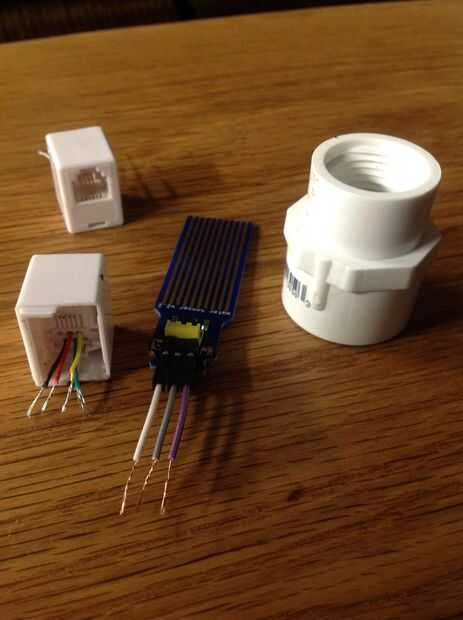

  • Se necesita:

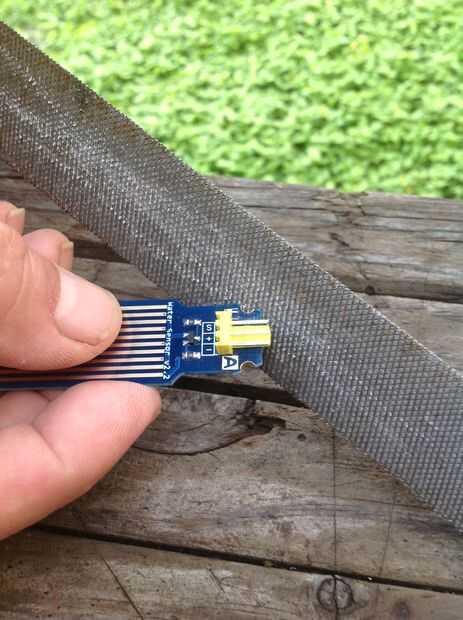

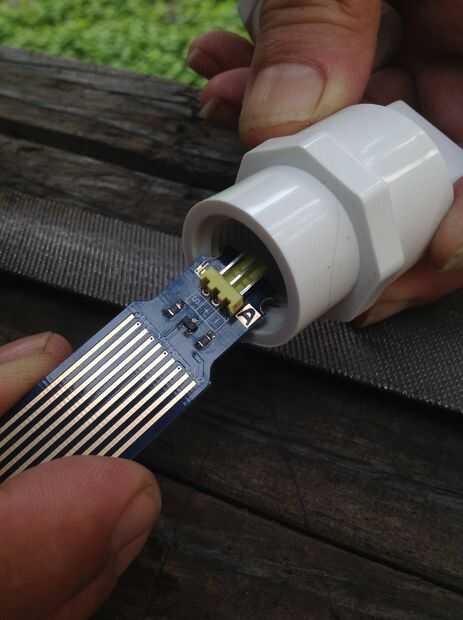

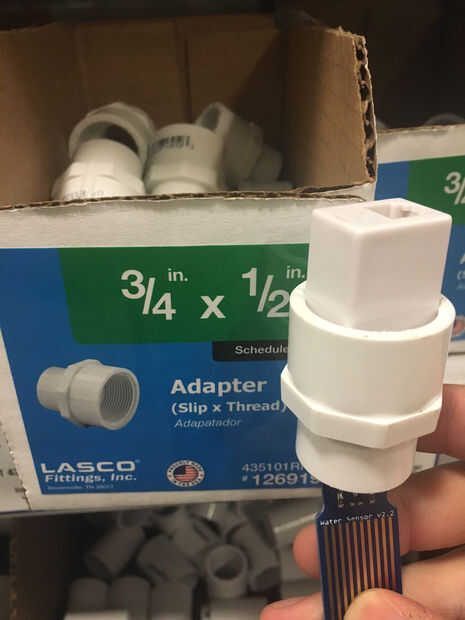

    • Acoplamiento/adaptador de PVC. La hoja de 3/4 x 1/2 roscado fino trabajado después de presentar los bordes del sensor de

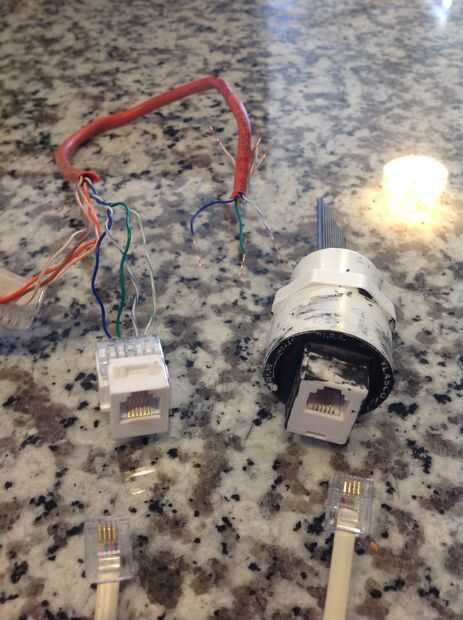

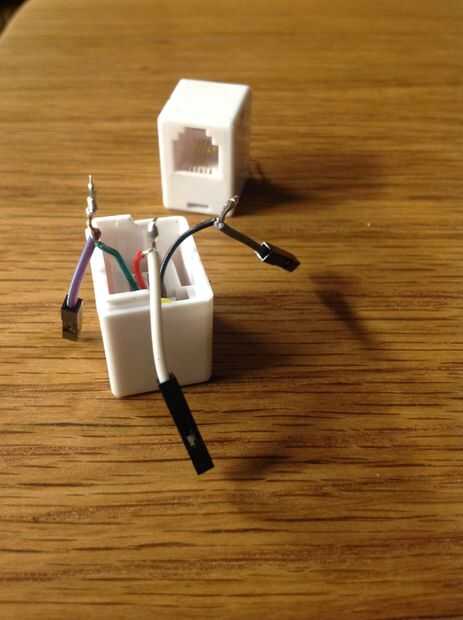

    • Acoplamiento de alambre de teléfono. Conectados los cables de sensor de teléfono acoplamiento como sigue:
      • «+» para teléfono Jack Pin 1
      • "-" al teléfono Jack Pin 2
      • "S" para teléfono clavija Jack 3

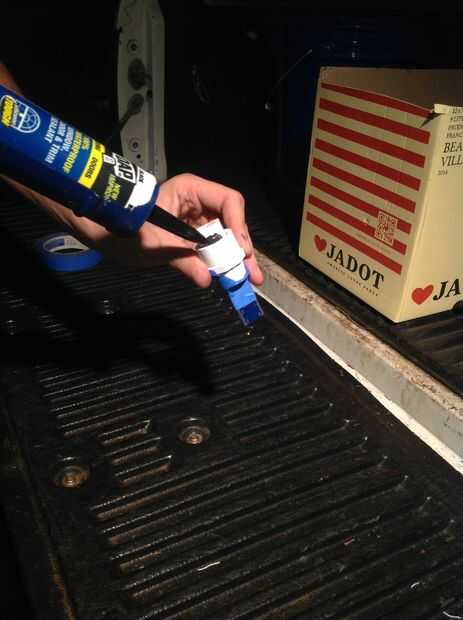

    • Bandas de hermeticidad para hacer sensor impermeable de silicona negra

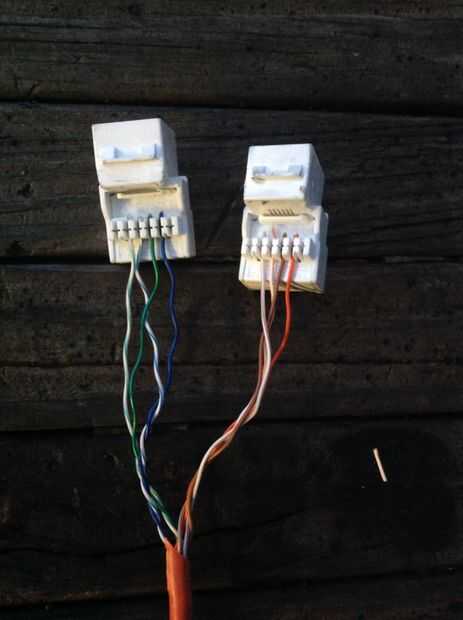

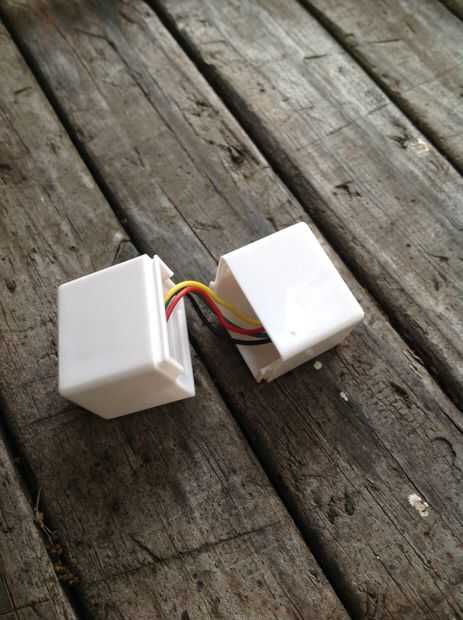

• 2 x Jack RJ-11 trapezoidal. Cada gato utiliza 2 pares (4 hilos)
• Cable Ethernet. Este cable tiene 4 pares trenzados dentro (en total 8 cables pequeños)

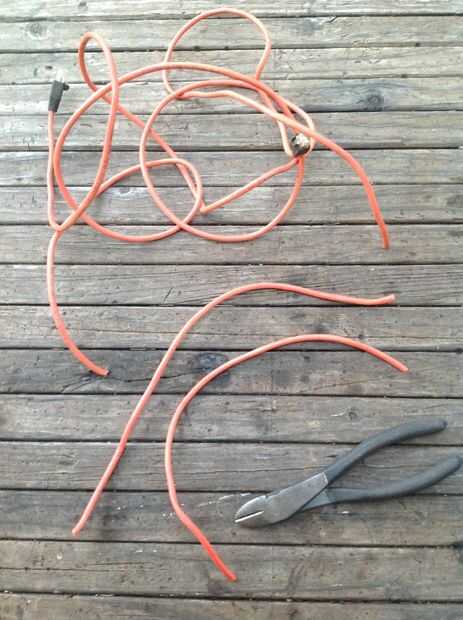

• Cable de teléfono. 7 pies de largo funciona bien.

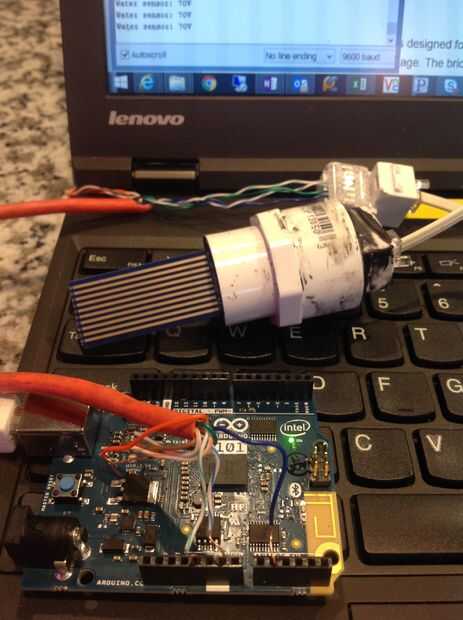

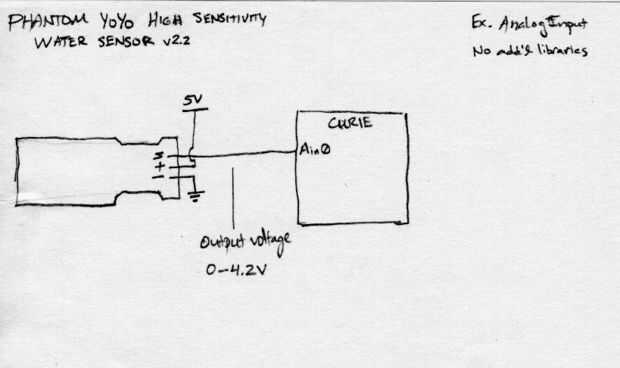

• Rastrear el teléfono toma los cables 1, 2, 3 y conectarlas a tu Arduino como sigue
  • Teléfono Jack Pin 1 a 5V
  • Teléfono Jack clavija 2 a GND
  • Teléfono Jack Pin 3 al Pin analógico A1

SENSOR UTILIZADO

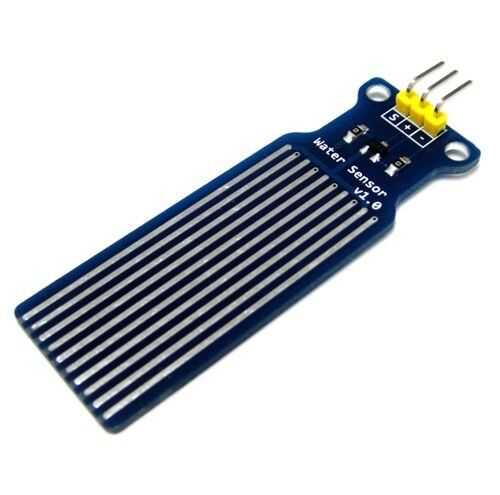

Sensor de agua de alta sensibilidad YoYo fantasma - enlace de Amazonas

• Características del sensor:

• Ladrillo de sensor de agua está diseñado para la detección de agua, que puede ser ampliamente utilizado en la detección de la precipitación, nivel del agua, incluso la salida de liquate. El ladrillo se compone principalmente de tres partes: un electrónico conector de ladrillo, una resistencia MΩ 1 y varias líneas de alambres conductores desnudos.
• Este sensor trabaja por tener una serie de huellas expuestas conectadas a tierra y entrelazado entre los rastros de tierra son los rastros de sens. Los rastros del sensor tienen una resistencia de pull-up débil de 1 MΩ. La resistencia tire el valor del seguimiento sensor alta hasta que una gota de agua cortos el rastro del sensor a la traza con conexión a tierra. Aunque no lo creas este circuito trabajará con los pins de I/O digitales de tu Arduino o usted puede utilizar con las clavijas analógicas para detectar la cantidad de agua inducida por contacto entre los rastros de tierra y el sensor.
• Este artículo puede juzgar el nivel del agua a través de una serie de URL expuesto cables de puntada para medir el tamaño de gota de agua de agua.
• Este artículo puede cambiar fácilmente el tamaño de agua a señal analógica y la valor analógico de salida puede ser utilizado directamente en la función del programa, entonces para alcanzar la función de alarma de nivel de agua.
• Este artículo tiene bajo consumo y alta sensibilidad, que son las características más importantes de esta mdoule.
• Este elemento puede ser compatible con Arduino UNO、Arduino mega2560、Arduino ADK etc.
• Definición de PIN:
  • "S" soporte para entrada de señal
  • «+» soporte para fuente de alimentación
  • "-" el soporte para la toma de tierra

EL CÓDIGO DE

 // Analog Pin Connected to Sensor int sensorPin = 1; // select the pin for the LED, or use 13 for internal LED int ledPin = 13; // variable to store the value coming from the sensor int sensorValue = 0; void setup() { Serial.begin(9600); Serial.println("Analog input read"); }void loop() { // read the value from the sensor sensorValue = analogRead(sensorPin); // print value Serial.print("Water sensor: "); Serial.print(sensorValue); Serial.println("V"); delay(2000); }
