Paso 14: El dispositivo - parte inferior del edificio
INSTRUCCIONES
- Franja de potencia. Necesita una punta de tornillo triangular driver para eso.

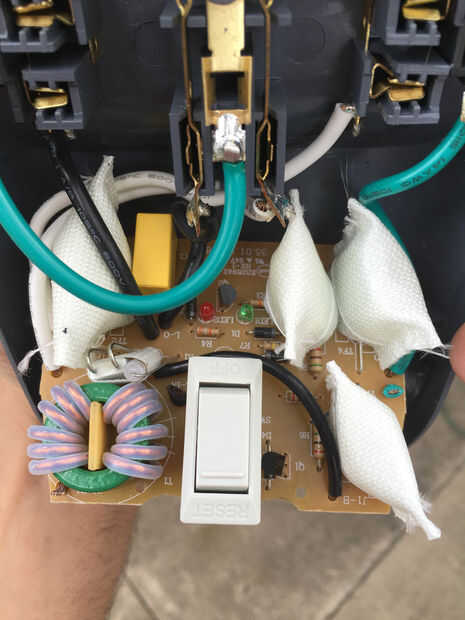

- Quitar la Junta actual de oleada de energía y tableros de conector coaxial y teléfono

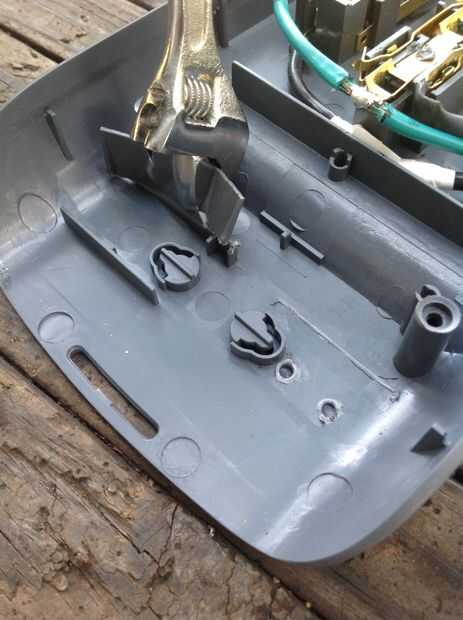

- Quitar tarjetas de teléfono y cable coaxial y romper las piezas de plástico
- Afile el las plazas plástico del primer sistema de comunicación, ya que podría no utilizarse.

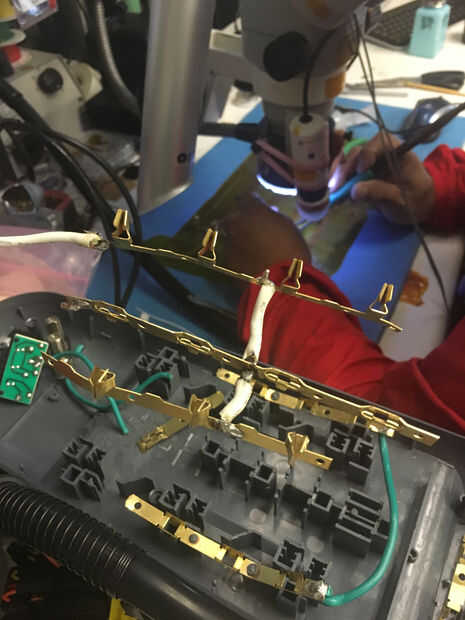

- Recorte los insertos metálicos para el enchufe. Guardar los adornos de metal de alimentación ya que lo necesitará más adelante

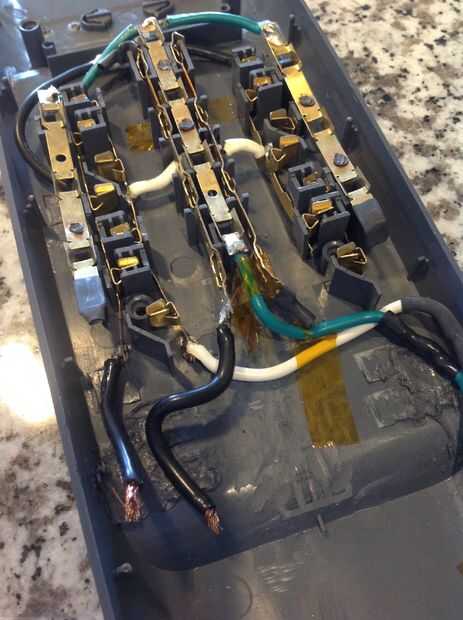

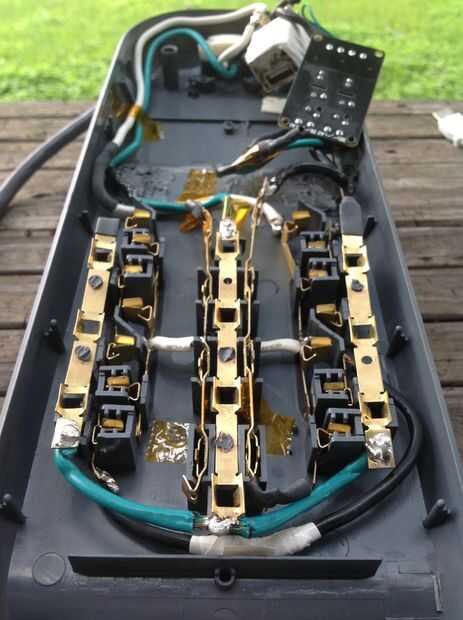

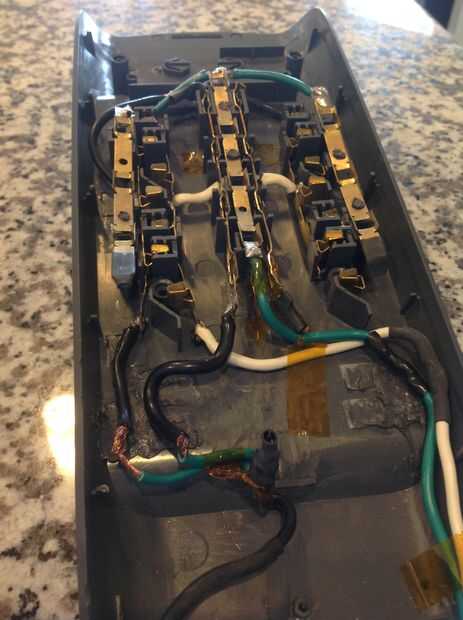

- Conecte los rieles de metal como sigue para generar 2 canales separados de energía

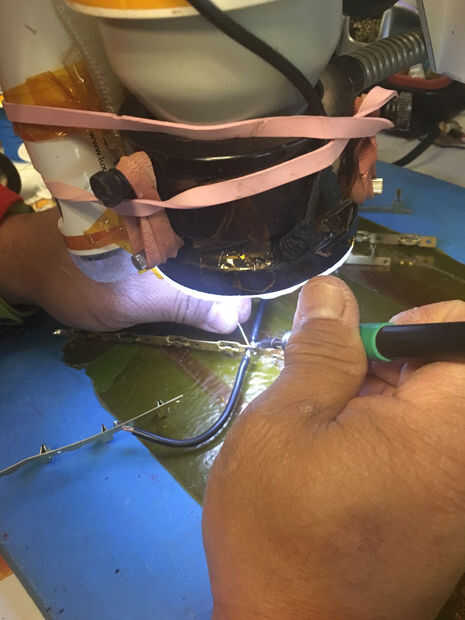

- Conectan todos los carriles de neutro por soldadura cables(Neutral) blanco llegando a la regleta a carril Neutral izquierdo. Conecte un cable de puente del carril Neutral izquierdo al riel medio neutro y luego otro cable de medio a la derecha carril Neutral
- Conectan todos los carriles de tierra por soldadura cable(Ground) verde llegando a la regleta a medio carril y tender un puente sobre de él a los otros 2 en los carriles de tierra en los lados

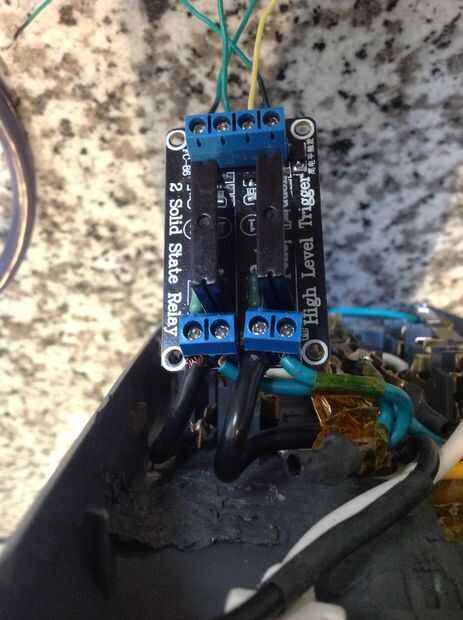

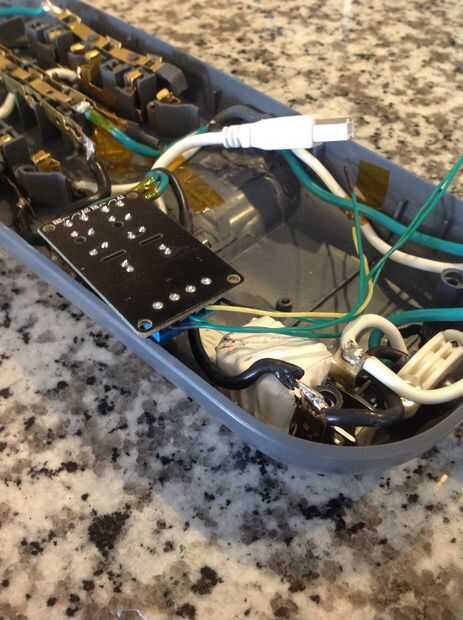

- El wire(Load) negro que viene en la tira de la energía tiene que ser dividida en 2 y cada alambre conectado al un canal de relé.
- Conecte un cable de relé Ch1 en el riel de carga izquierdo. Conecte un cable de puente desde el carril izquierdo en el carril derecho
- Conecte un segundo cable del relé Ch 2 al centro ferroviario de carga
- Conectar un adaptador USB para alimentar el Arduino
- Este paso utilizará los adornos metal guardados en el paso anterior

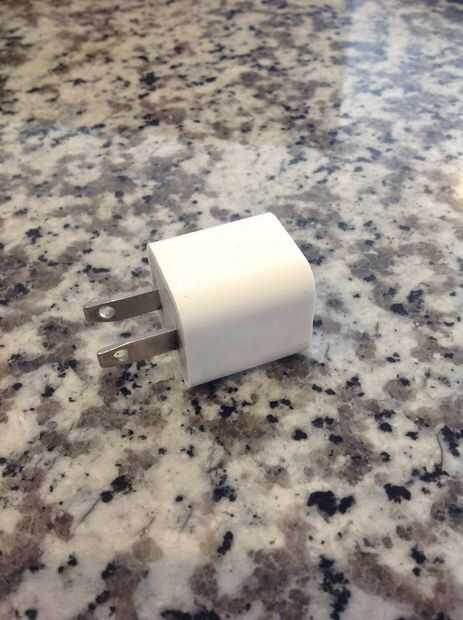

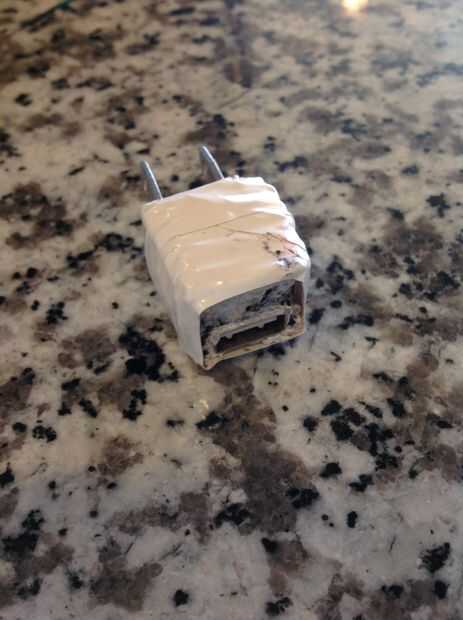

- Usé un iPhone USB poder apter. Desafortunadamente, el plástico tuvo que fundirse hacer ajuste.

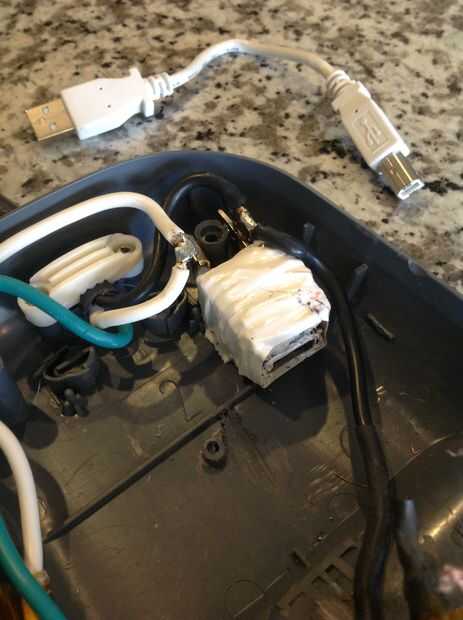

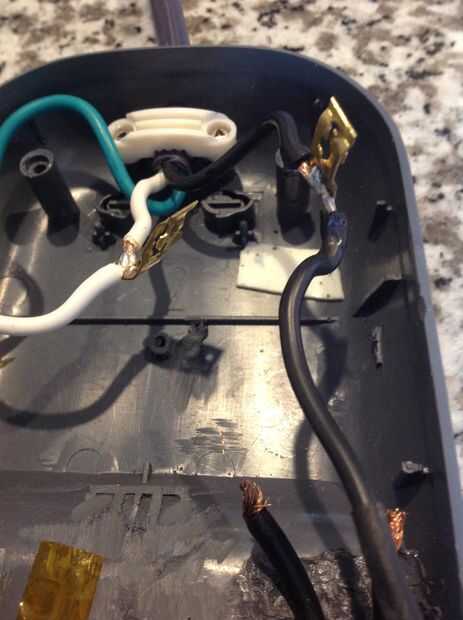

- La soldadura de un metal recortar después de la entrada del cable de carga, sin cortar el cable.
- La soldadura de un metal recortar después de la entrada de neutro, sin cortar el cable.

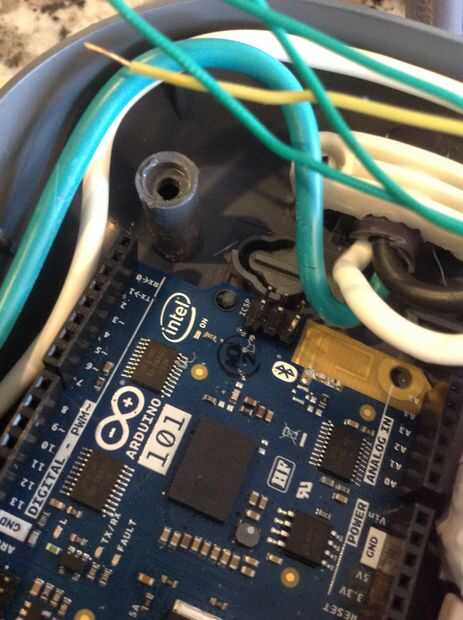

- Obtener un medio pie USB al cable del USB B (6 pulgadas) para tu placa Arduino y el adaptador de corriente USB

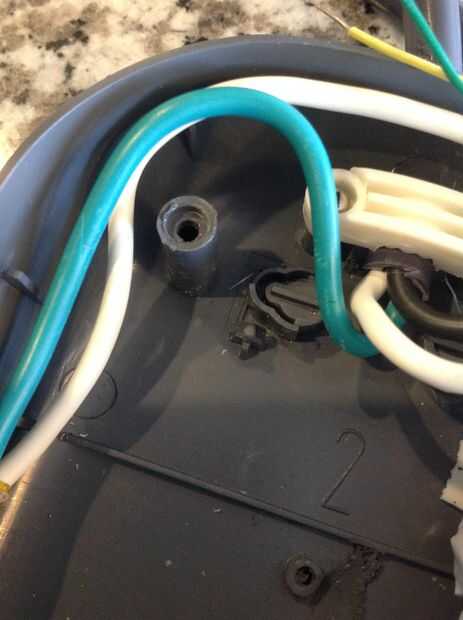

- Coloque el adaptador en la esquina, con la columna de plástico de tornillo entre cada uno de los tapones
- Enchufe el cable eléctrico y cinta cada extremo con cinta aislante
- Utilice cinta de doble cara para pegar al adaptador para la parte inferior de la tira de la energía

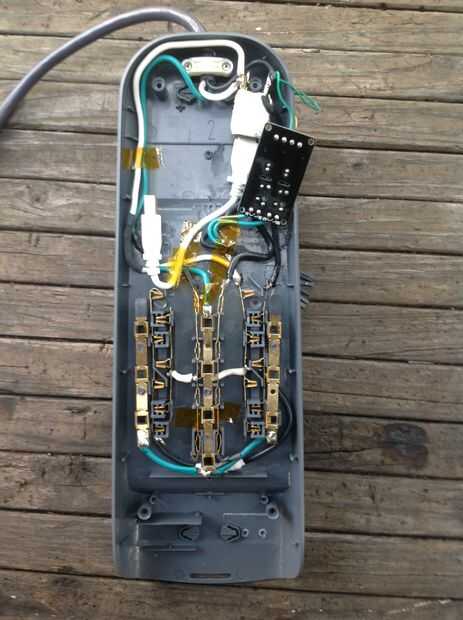

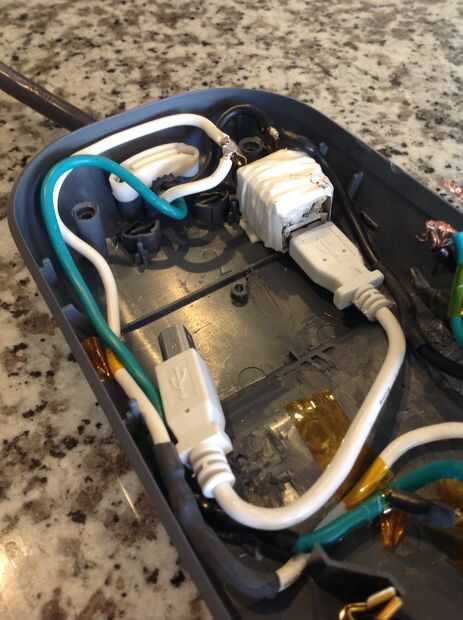

- Conecte el cable USB al adaptador y cinta adhesiva en su lugar como se muestra en las fotos
- Utilice un multímetro para verificar cada ruta actual para evitar cualquier cortocircuitos eléctricos
- NUNCA tira de la energía de la enchufe en la pared con él abierto
