En esta compilación nos será usando algunas herramientas diferentes que nuestra última generación y creación de la mayoría de nuestros puntos de soldadura en la base del puerto serial.

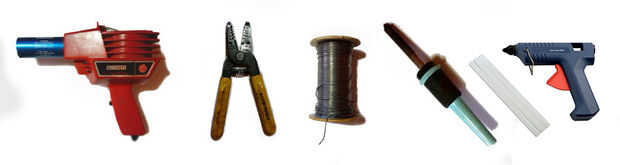

Herramientas que necesitarás: 1.
2. soldadura de hierro (y soldadura)
3. pistola de pegamento (y pegamento)
4. del pistola de calor (opcional)
5. muela (no foto)

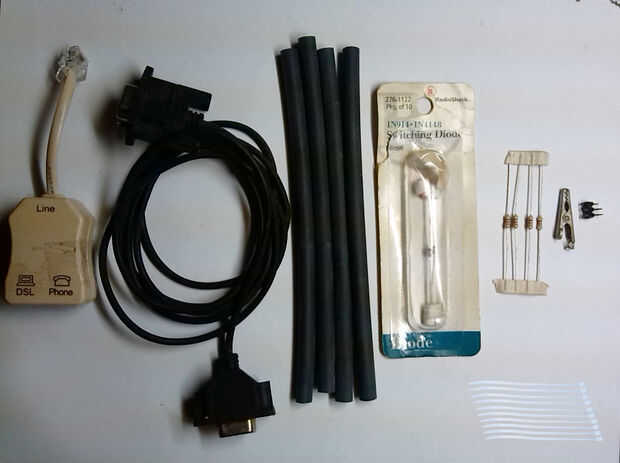

Lista de partes:1. un caso de algún tipo
2. conector Serial Hembra
3. del tubos de encogimiento de calor (opcional)
4. (2) 1W 5 voltios diodos Zener
5. (2) 4.7 k Ohm resistencias
6. del Clip de piel de cocodrilo (opcional)
7. del jefe del pin (opcional)
8. cinta aislante (no foto)
9. algunos hilos
10. zip lazos (opcional)
11. del navaja (opcional)
Tenga en cuenta que estas resistencias son apilables. Lo que quiero decir es sólo la mitad de los ohmios necesarios, usted puede torcer dos juntas para obtener la cantidad deseada. Creo que se pueden usar en cualquier lugar de 3,9 k ohms para 4.7 k. Yo mismo he construido uno de estos cables con cuatro (2 torcidos juntos por separado) 2,2 resistencias de ohn k sin tener algún problema. Si no está seguro de la resistencia, hay una aplicación gratuita en la Google Play Store llamado ElectroDroid que le ayudarán con la resistencia según bandas de colores para su conveniencia. Las 4,7 resistencias de ohn k he utilizado aquí consiste en cuatro bandas; Amarillo, morado, rojo y oro.
