Lector de ondas cerebrales de Arduino (7 / 9 paso)

Paso 7: Soldadura del ATMega328

En primer lugar, este método es muy profesional pero debido a la falta de espacio es lo que he hecho.

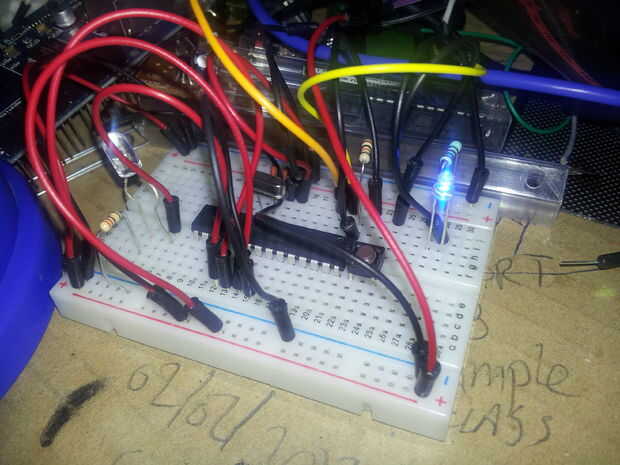

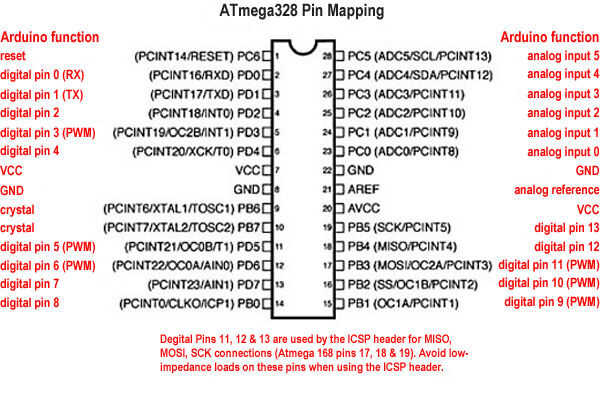

Conseguir eres ATMega328 hacia fuera y tienes una ojeada cercano. También la imagen de mapa de pin debajo del observador, debe poder identificar los pines. Puede utilizar el medio círculo al final para determinar la orientación.

Tienes que desoldar el conector USB en el convertidor de USB a TTL, como nos va ser conectarlo a los cables pelados del cable USB.

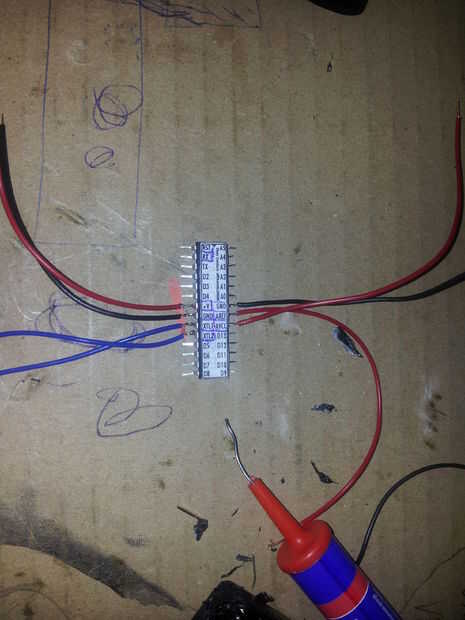

Me has hecho un diagrama muy amateuristic para usted a continuación, todo lo de la soldadura como se muestra. Si sigues el esquema paso a paso no debería ser difícil.

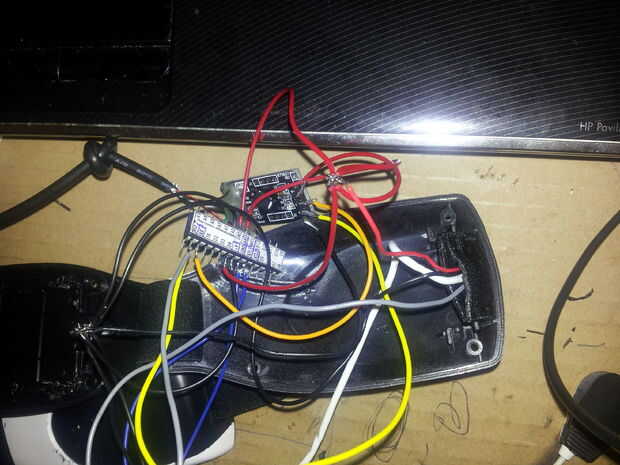

Una vez hayas hecho esto, asegúrese de que usted suelde el cable que viene del otro lado del auricular a través de la correa (de la Junta de NeuroSky, pin T) al pin RX de la ATmega328.
