Lector de RFID de AVR/Arduino con UART código en C (2 / 4 paso)

Paso 2: Conecte las piezas

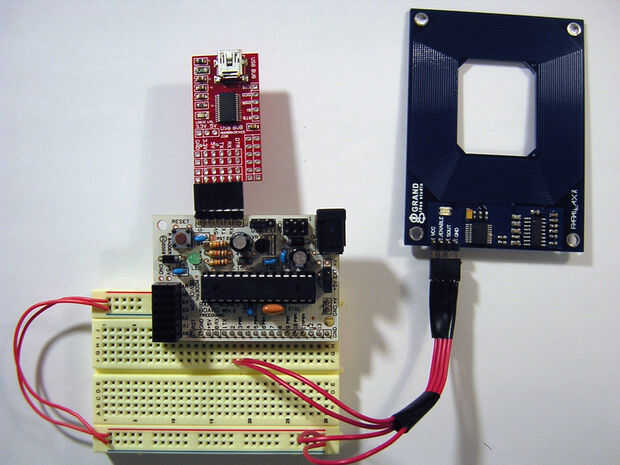

El lado del hardware de las cosas es bastante fácil. En lugar de plonking mi lector RFID directamente en mi protoboard opté por hacer un cable rápido por lo que pude mover el lector de RFID alrededor un poco mejor. Para que corte solo 4 posiciones de una banda de cabecera zócalo femenino tenía a mintiendo sobre y soldado de tres alambres. Cinta eléctrica completa el conector del ghetto.

El lector de RFID tiene 4 conexiones:

  • VCC
  • PERMITEN
  • HACIA FUERA
  • Toma de tierra

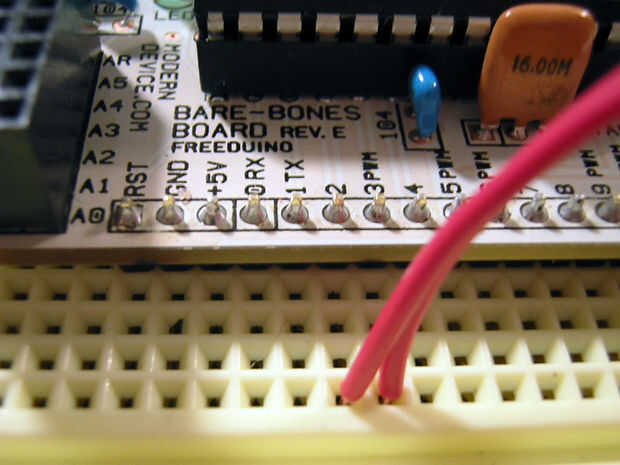

Como usted probablemente lo adivinó, conecte Vcc a + 5V y Gnd a tierra. Porque el lector de RFID consume tanta energía, pueden bang el pin ENABLE para apagar y encender en los varios intervalos. Simplemente decidió mantenerla. Debido a está invertido, tire bajo para activarlo. Alternativamente, usted puede conectar a tierra. Me conectado a PIND3 que me den opciones de activación/desactivación si decidí. El pin de salida es donde el lector envía sus datos seriales después lee una etiqueta. Me conectado a PIND2.

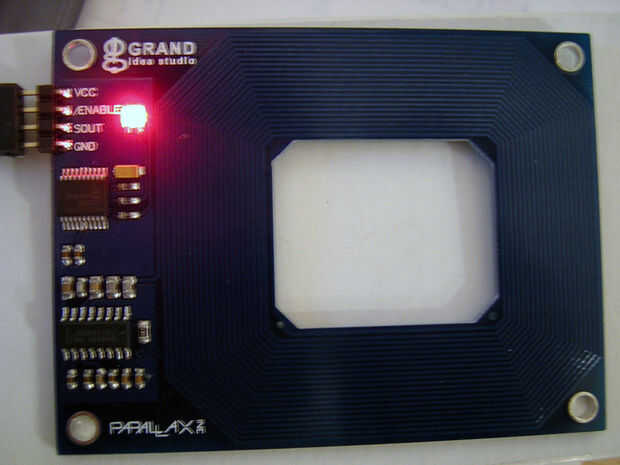

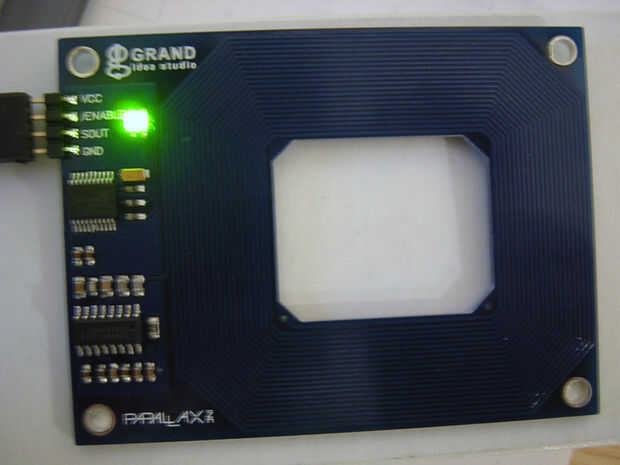

Nota, en el universo de la paralaje, rojo significa ir. Es decir, un verde que LED significa la unidad inactivo e inactivo, mientras que un rojo que LED significa que la unidad está activo. *shrug* vaya figura.
