Lectura de interruptores con ATtiny2313 (5 / 9 paso)

Paso 5: Uso de temporizador/contador 0 para tonos

El ATtiny2313 tiene dos recursos poderosos temporizador/contador: un 8 y un 16-bit. Estos pueden configurarse como generadores de frecuencia, controladores de modulación de ancho de pulso variable y salida comparan registros. Toda la funcionalidad de éstos se describe en 49 páginas de la hoja de datos. Sin embargo, utilizaremos un caso simple. Se utilizará sólo temporizador/contador 0 (uno de 8 bits) y se utilizará sólo como un generador de frecuencia. La frecuencia se enrutarán a un pequeño Altavoz para producir un sonido. Temporizador/contador 0 se describe completamente en páginas 66 y 83 de la hoja de datos del ATtiny2313. Una lectura cercana de este material le proporcionará con una comprensión completa de tiempo/contador 0. Felizmente, un modo bastante simple, claro tiempo en comparar (CTC), es todo lo que se requiere para generar el tono que queremos.

Para el modo en que vamos a utilizar, funcionamiento de temporizador/contador es directa. Cuando se selecciona una señal de reloj, el contador comienza en cero y aumenta cada pulso de reloj. Cuando el valor del contador alcanza el valor en la salida comparar registro (parte superior), el contador se restablece a cero y la cuenta comienza otra vez. El bit de salida asociado con el temporizador/contador se enciende para producir una salida de onda cuadrada. Esto conduce directamente un transductor de audio para hacer sonar un pitido.

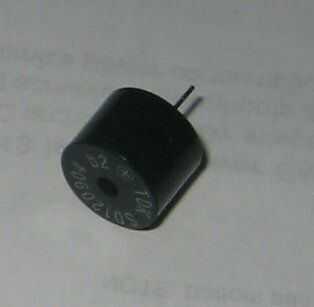

Un pequeño transductor de Audio TDK produce un pitido. Una unidad conveniente es Digikey 445-2530-ND, TDK SD1209T3-A1 (yo usé una versión temprana de este). Esta es una versión de 3 voltios; también se trabajará la versión de 5 voltios espero. Conducir esto directamente desde el puerto de salida del Attiny2313 y parece funcionar bien. Sparkfun tiene un dispositivo similar.
