Lectura de la mente Arduino clasificación Hat (WIP) (2 / 4 paso)

Paso 2: Cortar los auriculares MindFlex

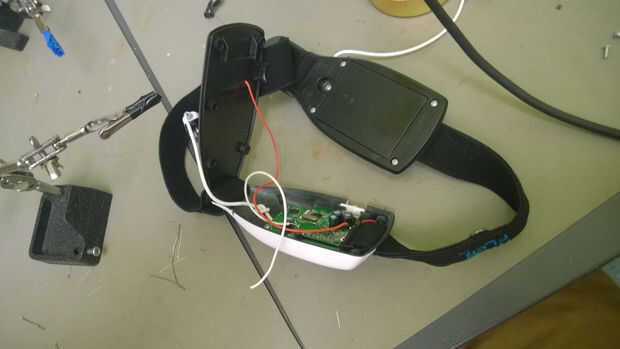

1. Desenrosque la parte del auricular con el botón blanco en la parte superior.

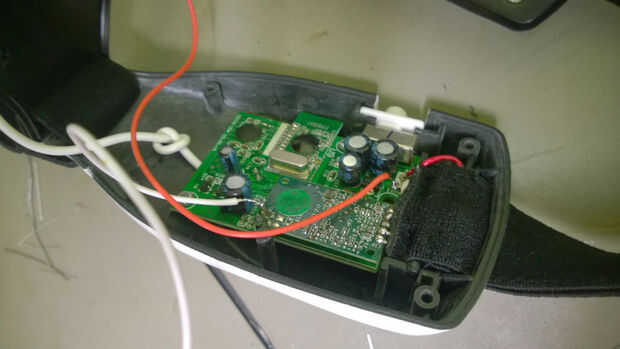

2. Debe ser 4 tornillos y se abre muy fácilmente. Una vez abierto, debería ver el tablero de NeuroSky con una pegatina de "QC Pass" en él.
3. En la esquina del chip, verá 4 pines. Tira de uno de los cables de puente sin soldadura y soldar un extremo con el conector T a la Junta, asegurando que no cortocircuite otros pernos de hacerlo.
4. Tira otro uno del puente de los cables y soldar un extremo al pin que ya tiene un cable negro soldado a él (la tierra).
5. Marque o identifique cada cable para que usted llevar el control de lo que se conectan una vez haya cerrado la tapa.

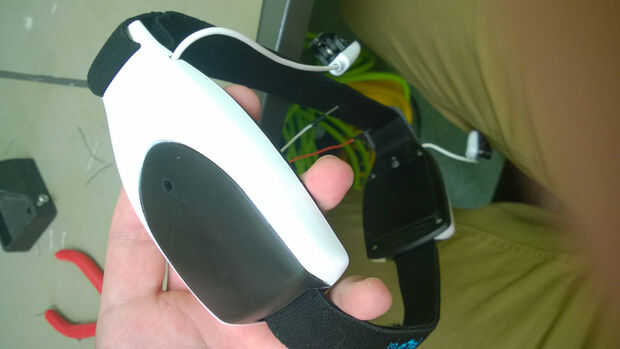

6. He perforado un agujero en el lado de los auriculares para los cables de salida entonces alimenta los cables a través y atornillar la cubierta. Yo entonces rápidamente encendido lo volver a probar para ver si se corta hacia fuera o no.
7. El cable que soldamos al pin T luego debe conectar al pin RX en su Arduino. El cable de tierra debe conectarse al pin GND de tu Arduino. Tampoco puede soldar a la Junta permanente o puede utilizar los extremos sin soldadura a enchufe y desenchufe de la Junta, como lo hice.

   Luego se puede descargar la biblioteca Arduino cerebro en interfaz con los auriculares MindFlex.
