Lectura de sensores con un microprocesador. (1 / 5 paso)

Paso 1: Montaje de los componentes

Si seguiste el primer instructivo (y sugiero encarecidamente empezar allí)

entonces usted ya tendrá el 08M 2 chip y el adaptador montado en la protoboard.

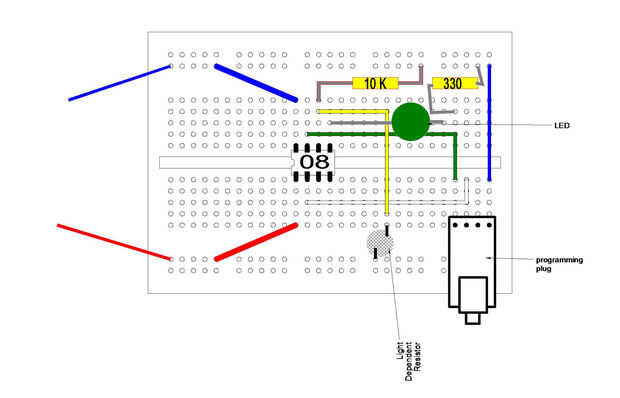

Porque la placa está un poco llena de gente he dibujado las conexiones arriba en lugar de fotografiar el Consejo real.

Se puede ver que el LDR (resistor dependiente de luz) está conectado a + v en una lado y 6 al otro lado de la pierna a la Picax.

El LDR no tiene ninguna polaridad por lo que no importa que camino se inserta.

Para el microprocesador Picaxe registrar el valor de la LDR tiene una resistencia de 10K de la pata 6 a la fuente de 5 voltios. Esto forma un divisor de potencial.

Para liberar la pierna 6 el LED ha sido movido a pierna 5 que es la programación de pin 2.
