Paso 1: Las bibliotecas necesarias y conectar
Utilicé un Arduino UNO y había conectado a la pantalla como se describe en mi Instructable aquí:

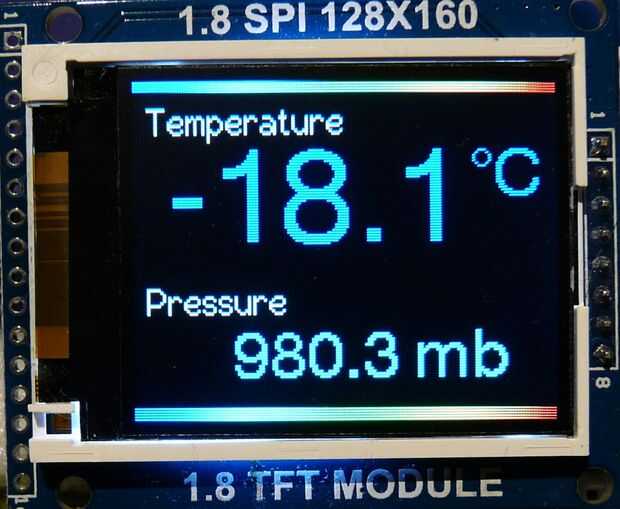

Las dos bibliotecas de instructable que también necesitan ser cargado en el IDE de Arduino. Estas bibliotecas apoyan la pantalla TFT de 1.8" con el chip de controlador de Samsung S6D02A1. Una biblioteca nueva fue agregada en 02/02/15 para 2.2" exhibición de TFT con el ILI9341 también se puede utilizar el chip.

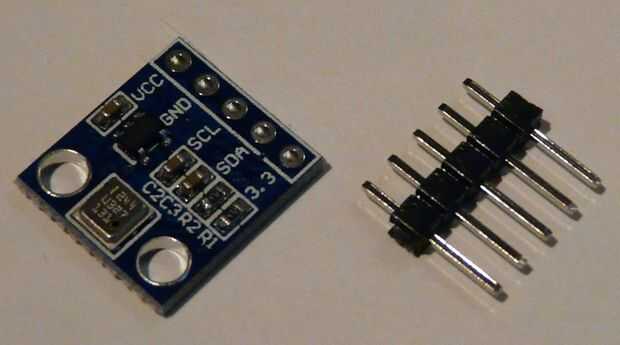

El BMP180 (o BMP085) es una presión atmosférica y temperatura. Están disponibles barato a través de los minoristas de internet, solo busca "Arduino BMP180".
Usted también necesitará una biblioteca que apoya el BMP085 o BMP180, utiliza la biblioteca "Adfruit_BMP085", está disponible desde el sitio web de Adafruit pero, para mayor comodidad, he adjuntado lo aquí.
Si la ONU se ha utilizado para ejecutar otros bocetos, entonces es una buena idea para cargar el ejemplo de "Parpadeo" para que los pines A4 y A5 son impulsados a + 5V por un bosquejo residente, esto es porque la BMP180 de la señal las líneas SDA y SCL no deben ser conducido por una salida a + 5V (lógica 1).
Las conexiones de la ONU a la Junta de sensor son:
- UNO + 5V al tablero del sensor VCC
- UNO GND a sesnor Junta GND
- Pin UNO A4 a tablero del sensor SDA
- Pin UNO A5 a tablero del sensor SCL
