Paso 10: El circuito del alambre

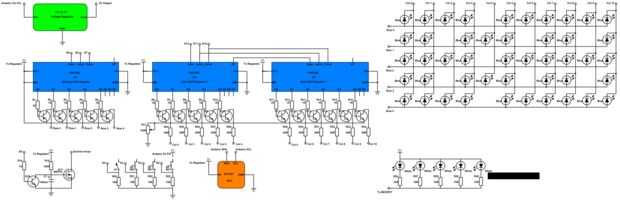

Para ver el esquema, utilice el archivo PDF adjunto, la imagen adjunta, o bien haga clic aquí.

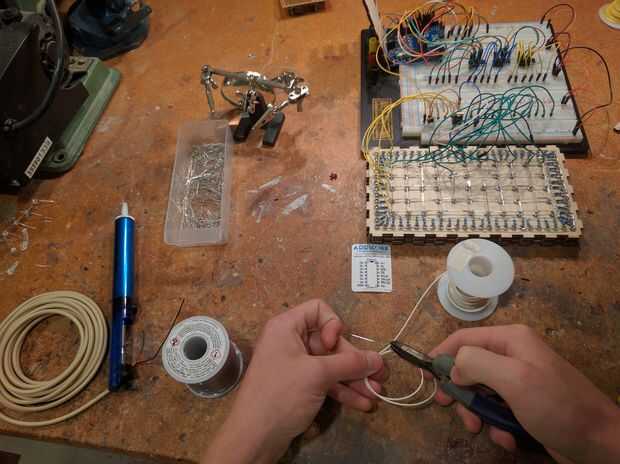

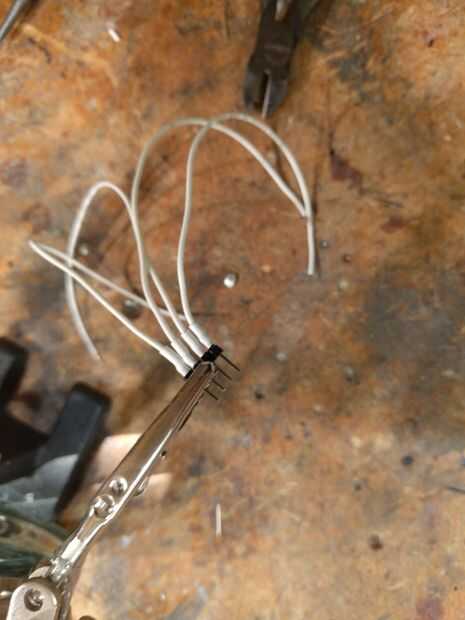

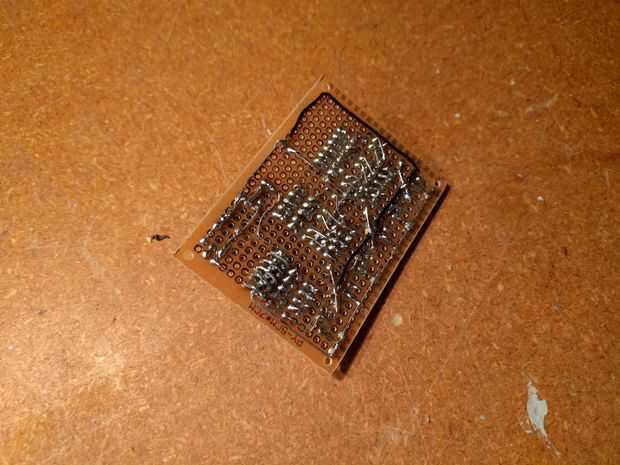

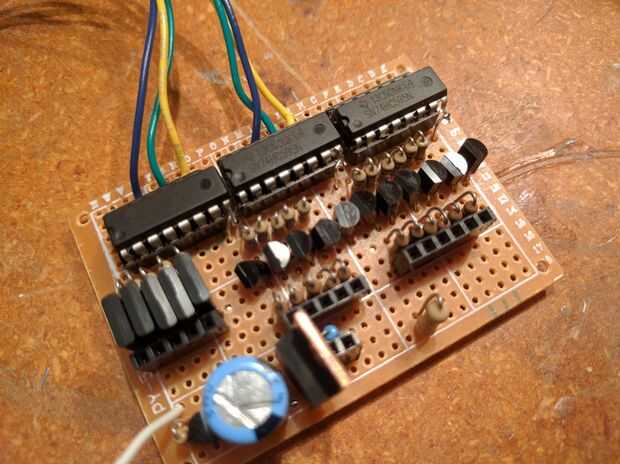

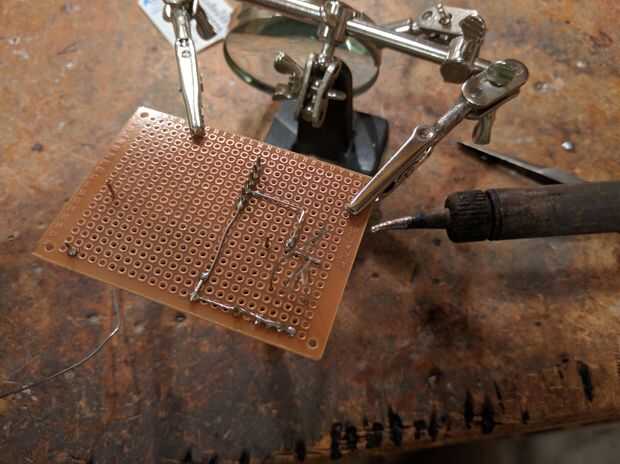

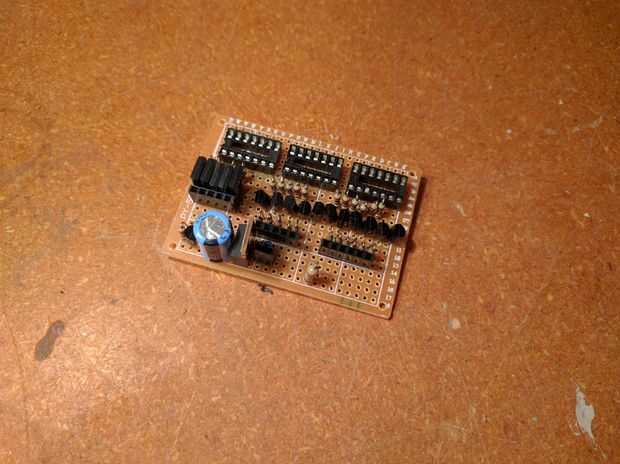

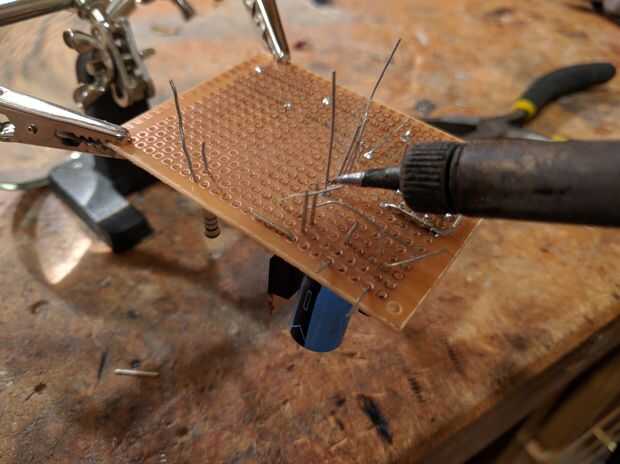

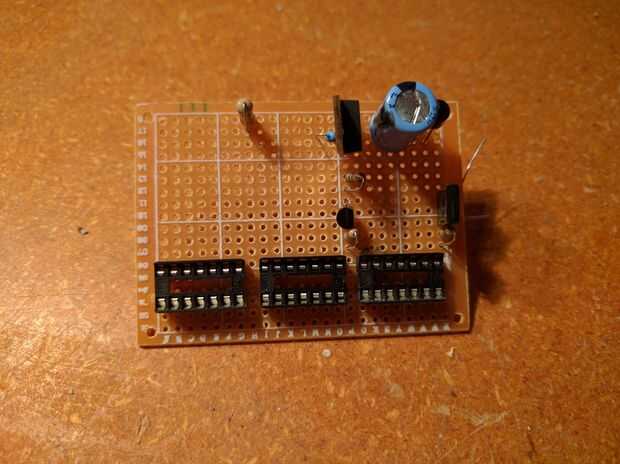

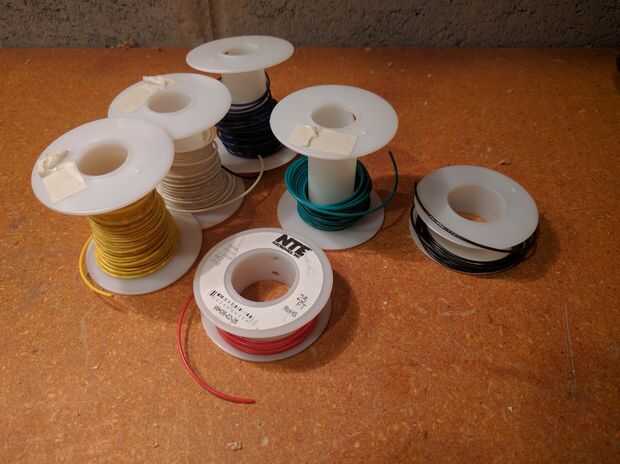

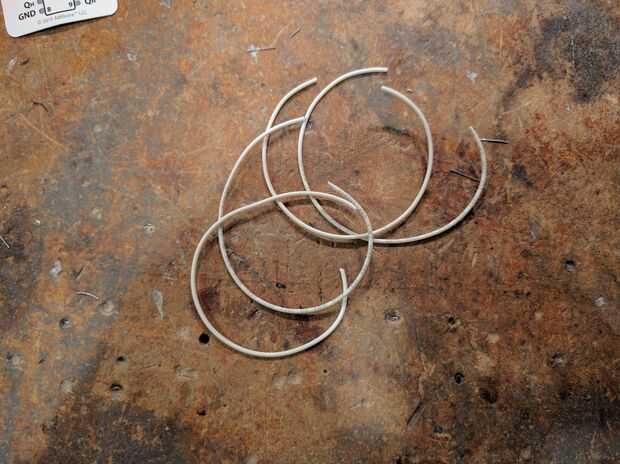

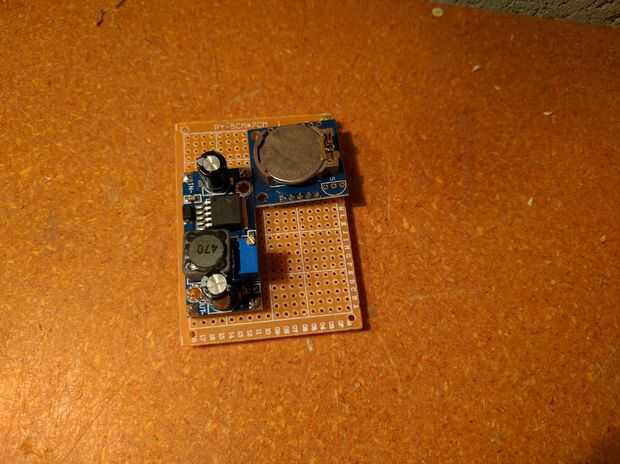

Porque va sobre cómo construir un circuito en un PCB podría requerir un tutorial entero de por sí, dejo los datos exactos hasta usted. La teoría básica de este proceso, sin embargo, es utilizar el esquema para colocar todos los componentes de manera lógica en su PCB (en este caso que tuve que usar dos debido a las limitaciones de espacio) y luego uso recortes de plomo viejo y longitudes cortas de conductores para hacer todas las conexiones necesarias. Te recomiendo hacer todas las conexiones del componente primero y luego cortar longitudes de cables para hacer las conexiones externas (botones, pines de Arduino, etc.). Hacer esto puede requerir una instalación parcial de la estructura, por lo que se puede medir con mayor precisión a las longitudes necesarias. También le aconsejamos para evitar el error fatal que hice, en el cual usé conectores de 14 pines en lugar de sockets de 16 pines , un error que mucho de mi diseño y me requieren a ghetto-mod las fichas en el lugar adecuado.

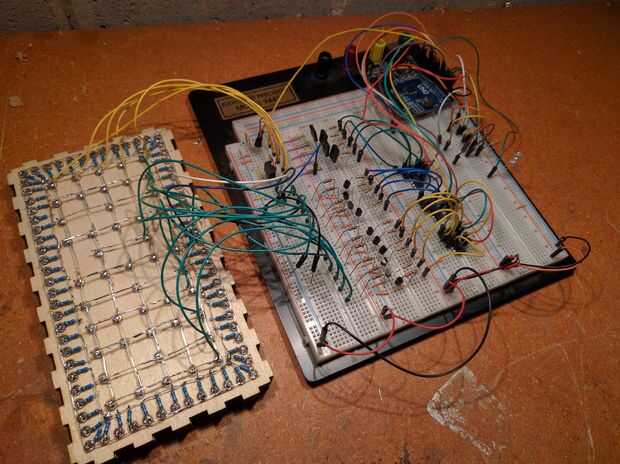

** Protoboard el circuito en primer lugar, para asegurarse de que todos los componentes funcionan correctamente y para que pueda hacer modificaciones de manera no permanente.
Explicación del circuito:

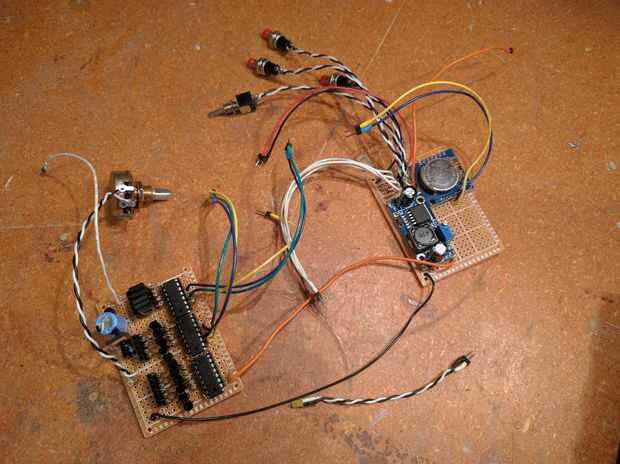

Como se puede ver en el esquema, el circuito es bastante simple y consiste principalmente en un simple módulo repetido muchas veces. Hay un transistor por fila o columna, con transistores PNP utilizados al origen de la fila LED para V + y transistores NPN utilizados para hundir la columna LED a tierra. Usted notará una resistencia de 1K entre cada transistor base y su correspondiente pin de registro de turno; Esto es simplemente para evitar sobre carga de la base; omitirlos y pueden freír tus transistores! Hay un conjunto de resistencias 56R entre cada columna y su transistor NPN, son actuales limitación resistencias para impedir que los LEDs se queme. Hacia el cambio los registros ellos mismos, sus conexiones son bastante sencillas, que consiste en conectar directamente el reloj, pasador y pines de datos de dos de ellos a los pines de Arduino. La tercera es encadenada a otra de los demás. Esto se hizo para dejar abierta para el resto de los circuitos más pines de Arduino, y los dos trabajan en tándem para cada columna del LED a tierra. Las conexiones restantes son para cosas tales como permitir la salida y claro las funciones de cada cambio de registro y eran apenas tiró alto o bajo dependiendo de cómo afectaron las clavijas de salida de los registros de desplazamiento (encendido o apagado).

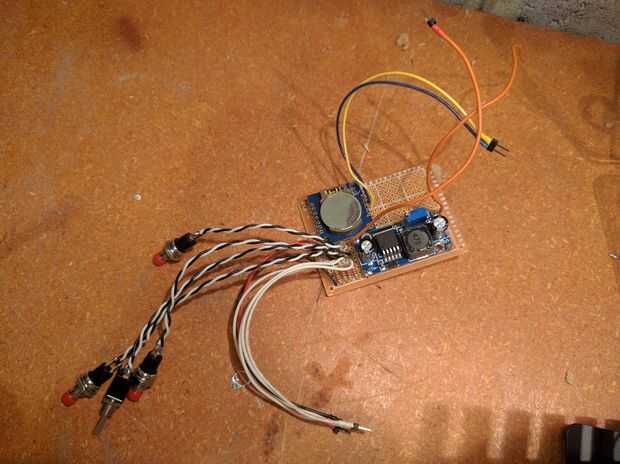

La siguiente parte del circuito es la parte de la alarma de salida del sol, y como se explicó antes, que esto es principalmente un circuito RC simple que se inicia cuando el transistor NPN, en tanto conduce del condensador está apagado, lo que le permite cargar. Pasando de que notará el regulador de voltaje que simplemente es tomar el poder desde el conector de barril de Arduino (vía el pin Vin) y caminar hasta un útil 5 voltios. Normalmente habría simplemente usé el pin de 5v, sin embargo yo sabía que los LEDs dibujando mucho poder y no quiso que a riesgo de dañar el Arduino por demasiado poder a partir de esa fuente no regulada. Todo se alimenta de este regulador, y proporciona una confiable ~ 2A salida para la totalidad de los circuitos.

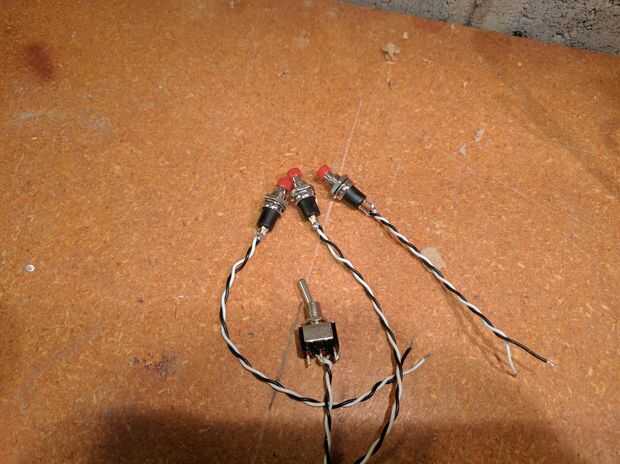

El circuito del interruptor de botón es bastante sencillo, y es esencialmente una serie de 10K tire de resistencias conectada a cada pin de entrada. Empujando cada interruptor causa que las clavijas de entrada conectado a 5 voltios, que Arduino se registra como una entrada de alta. El circuito de oscurecimiento de pantalla es simplemente un potenciometro 100R conectado entre los emisores de todos los transistores NPN de la columna y el suelo. Variando la cantidad de resistencia en esta parte se ajusta la cantidad de corriente fluyendo a través de la pantalla LED, haciéndolos más brillantes o dimmer. Entiendo que esta es una manera muy incorrecta de hacerlo, y que debo haber usado un circuito PWM junto con un MOSFET, sin embargo tiempo se estaba agotando y no quiso quejarse con este tipo de cosas.
