Paso 12: Montaje Final

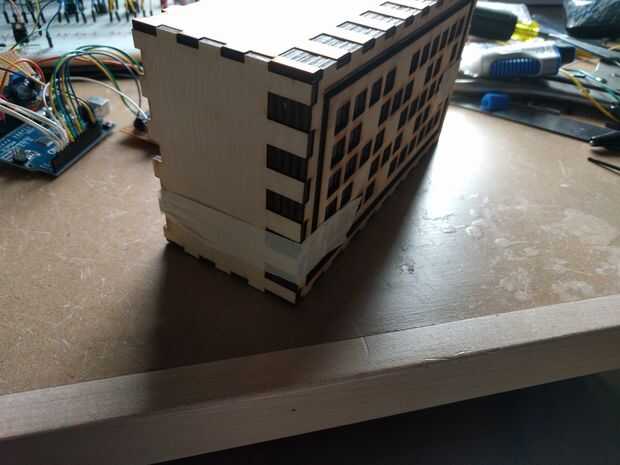

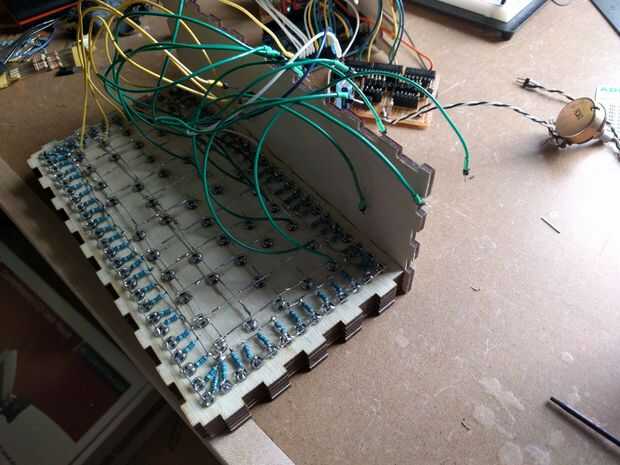

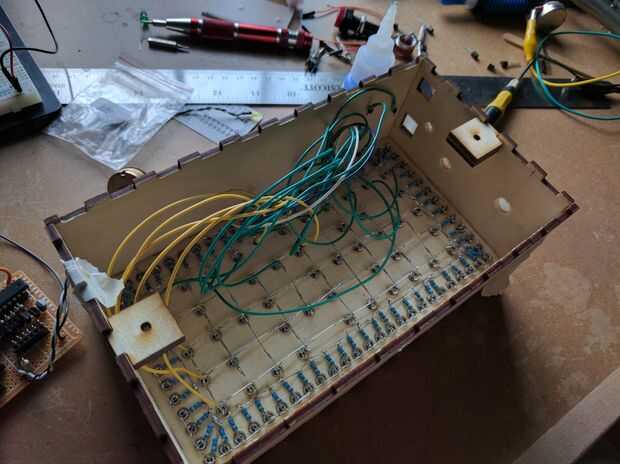

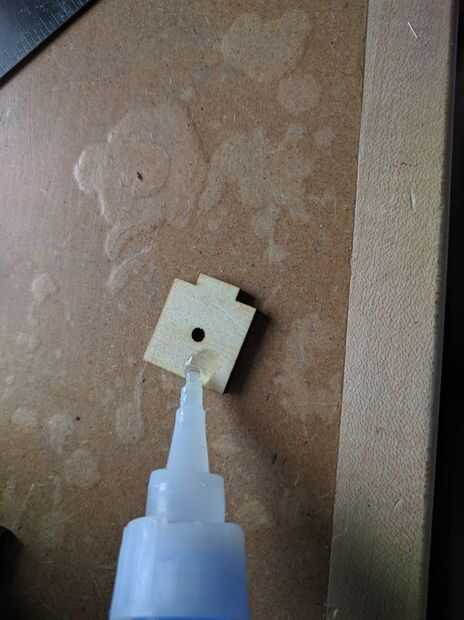

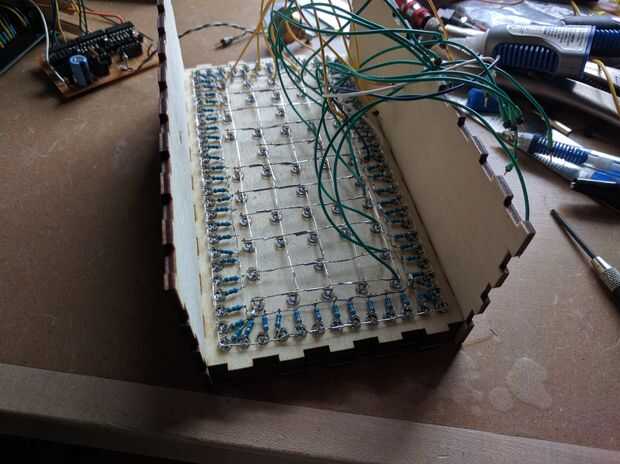

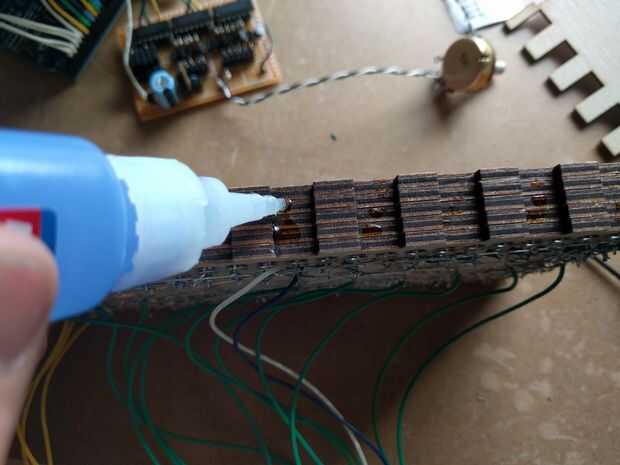

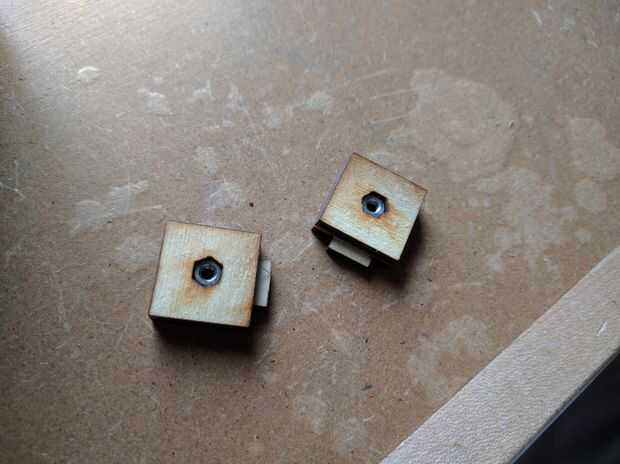

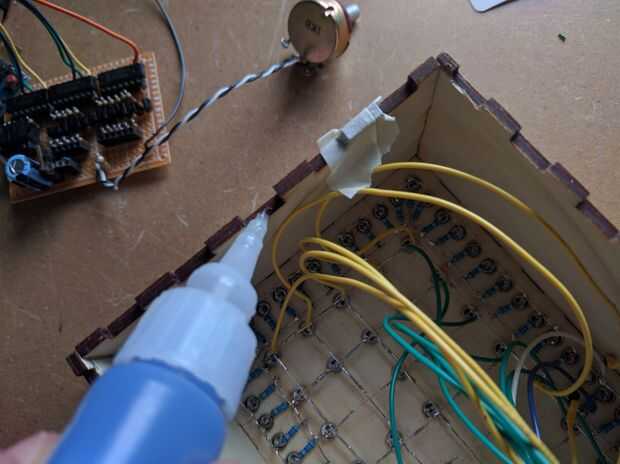

Una vez que estés seguro de que todo está funcionando, es hora de montar la caja y asegure la electrónica interior. Utilizando pegamento u otro pegamento de madera comparable, montar la estructura, utilizando los cuadros como dirección, asegurándose de que los dientes enganchen correctamente y que todas las caras son cuadradas entre sí. Como se muestra en las fotos, puede que necesite temporalmente los lados juntos para sujetar mientras se está secando el pegamento de la cinta. Luego construir el mecanismo de cierre, pegar los dos conjuntos de pequeñas plazas, asegurándose de que se alineen los orificios de pernos y tuercas. Cuando inserte las tuercas hexagonales en sus agujeros, puede pegar abajo si lo desea, sin embargo he encontrado que los agujeros eran lo suficientemente apretados como para simplemente fricción ajuste las tuercas en su lugar. Después de que se han reunido las piezas de fijación pegarlos a los lados más cortos del marco, en el surco más profundo para ellos. El hexágono-agujero-lados deben estar mirando hacia la cara del reloj. De nuevo, utilice los cuadros de asistencia.

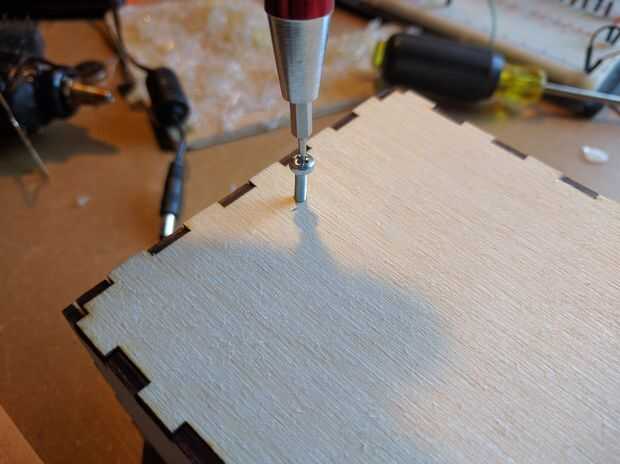

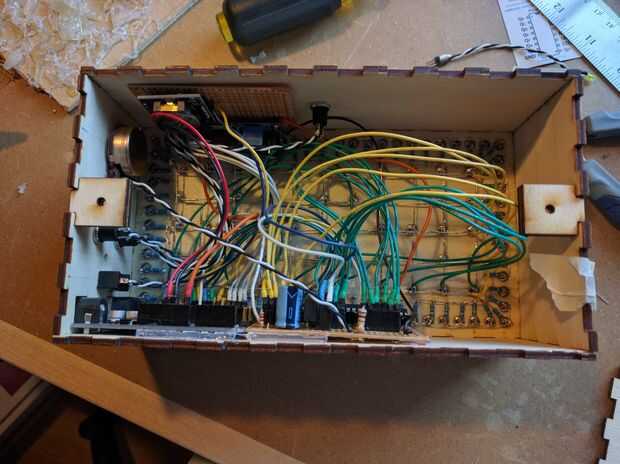

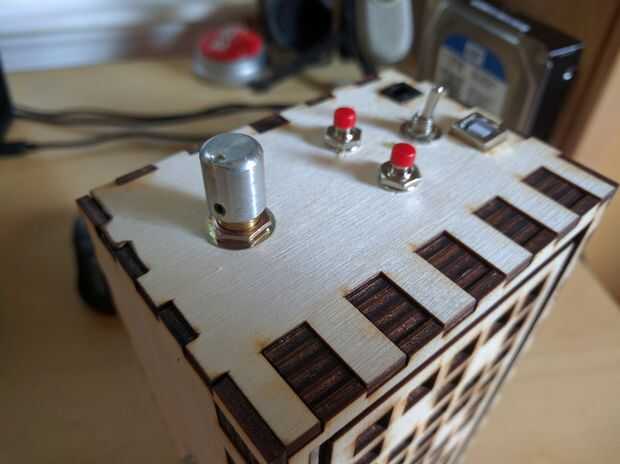

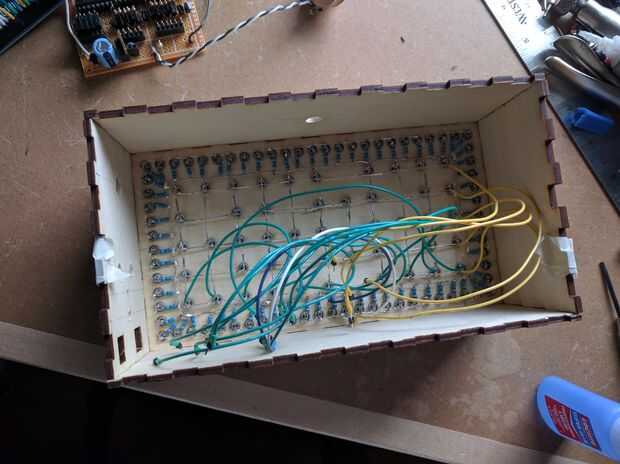

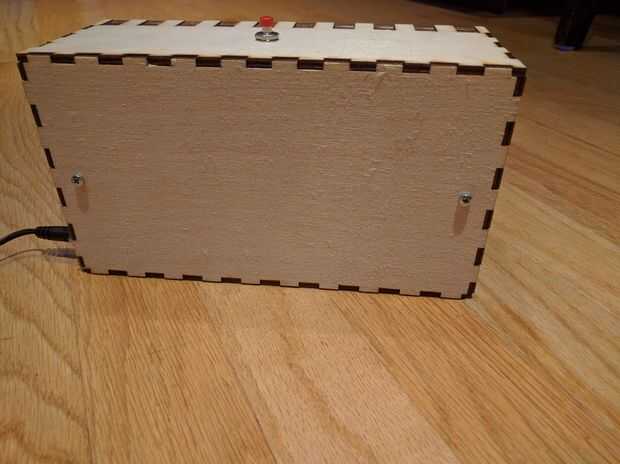

Ahora fije el circuit board(s) a la estructura. Quería montar más "profesionalmente" con tornillos, sin embargo encontré que pegamento caliente era simplemente mucho más fácil de usar. Luego enroscar todos los interruptores y el potenciómetro en sus respectivos agujeros e Inserte los cables en los pines de Arduino. En este punto debe ser terminado, y todo lo que queda por hacer es probar todo una vez más y cerrar la caja con los tornillos M3.

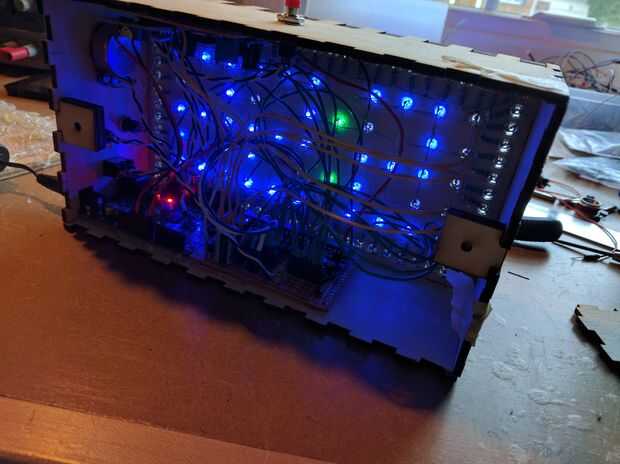

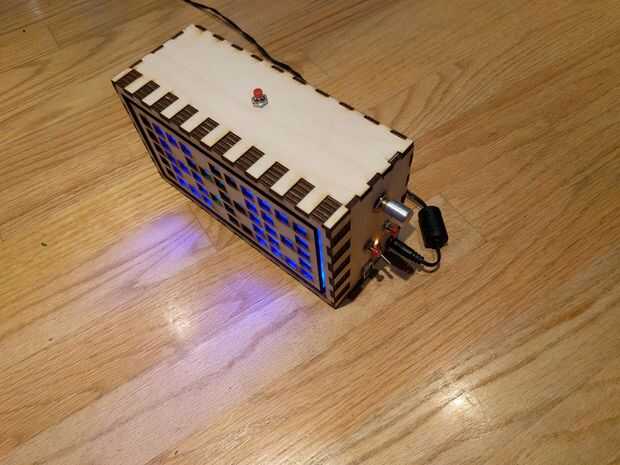

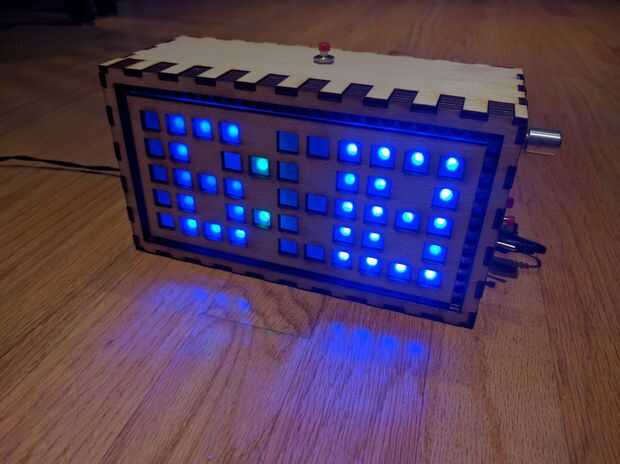

Realmente disfruté de este reloj de alarma de salida del edificio y he aprendido mucho en el proceso; mi esperanza es que lo mismo es cierto para usted: ¡ disfrutar!
