Paso 9: Módulo 2 - pantalla de 4 dígitos - Código de prueba

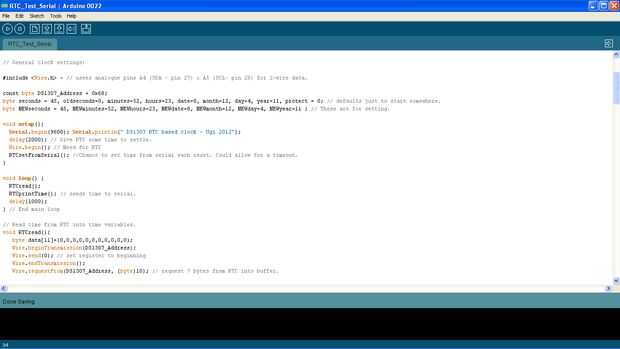

Otra vez, el bosquejo se adjunta como un archivo .txt - abren en Worpad y pegar en el IDE, o cambie el nombre de .pde y abrir directamente.
Quemar el bosquejo a la 328 utilizando el método del paso 6. Ajusta el reloj del serial en la parte de "configuración" y luego muestra la hora en la pantalla de 4 dígitos. Usted puede tomar la línea "RTCsetFromSerial()" en el bosquejo una vez ajustado el tiempo (Recuerde que la batería de reserva mantendrá).
Ahora conectar el regulador y Mostrar módulos con un cable de 6 vías (usé 6 conductores despojados un sistema de puente 40 forma F-F - véase el paso 19) y energía de una fuente de 5V (USB a TTL converter funciona bien pero 3 baterías de x AA sería buena también).
Ahora tienes un reloj autónomo - necesita la interfaz en serie para configurar la hora y fecha pero el chip RTC celebrará el tiempo durante años sobre la batería de reserva y el tiempo se muestra en la pantalla LED. Incluso puede establecer el código de alarma y usar el timbre pero lamentablemente no hay manera para apagar una vez que esté despierto porque todavía no hay entradas!
OK entonces - tiempo para algunos insumos. En el siguiente módulo...
