Paso 11: Codificador rotatorio - cableado

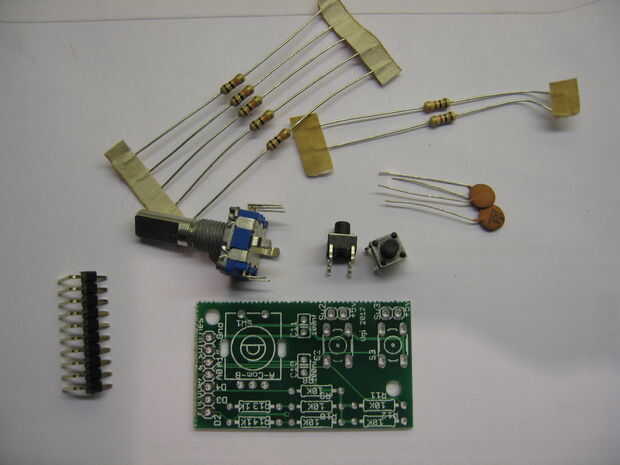

PCB/perfboard
codificador de pines 1 x 5 rotarty con interruptor del empuje
Interruptores táctiles 2 x 6x6m m
4 x 10K resistencias
resistencias de 2 x 1K
Menguantes cerámicos de 100nf x 2
Jefe masculino 1 x 7-way (90')
Jefe masculino 2 x 2 vías (90')

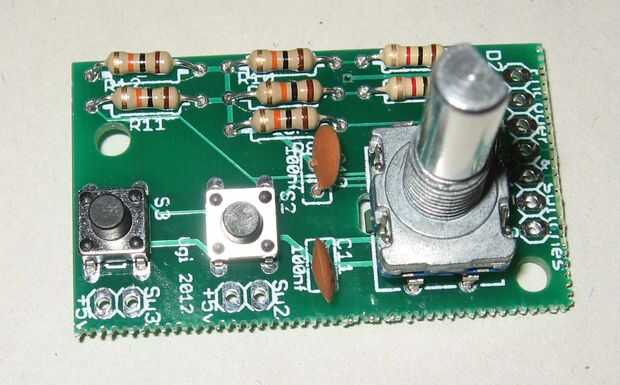

Este es un módulo bastante fácil al alambre, especialmente en el PCB. Como antes, empecé desde el centro con:

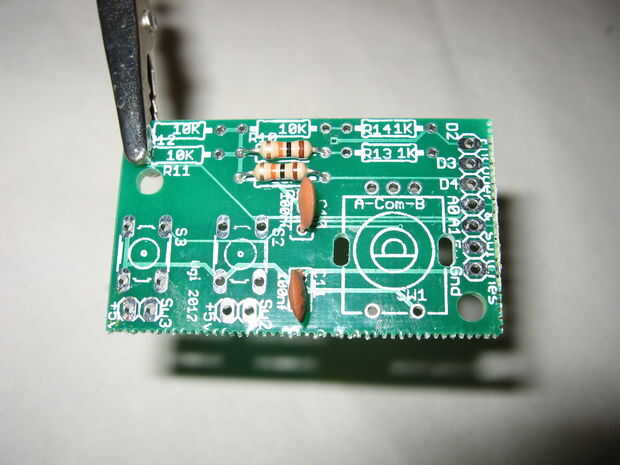

Centro de resistores de 2 x 10K,
tapas de 100nF,

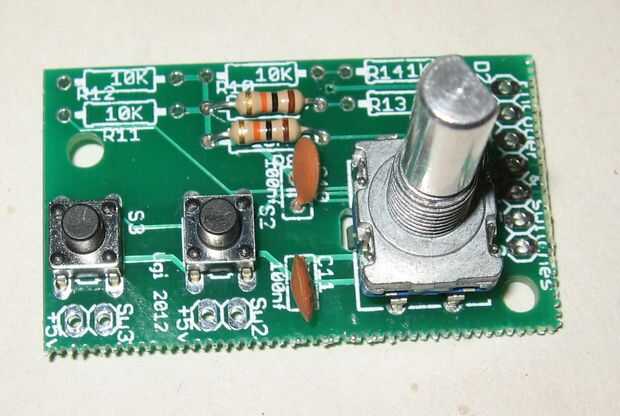

codificador,
Interruptores táctiles,
quedan 10K y 1K resistencias,
90' pernos de encabezado (en la parte posterior)

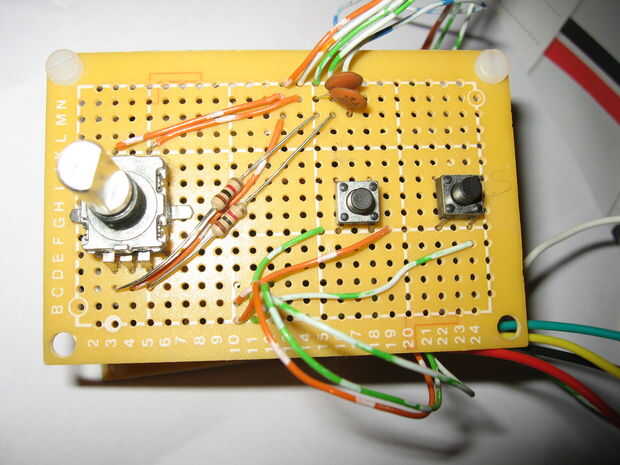

La versión de Perfboard es sólo un caso de obtener las resistencias de la derecha en los lugares correctos. Hay una ligera diferencia en las dos versiones aquí porque algunos de los desplegables de 10K puse en la placa del controlador para la versión de perf-Junta mientras se encuentran en la placa de entrada para el PCB. No importa lo puedo ver.
Había montado la versión de perf-Junta directamente sobre el tablero de control con separadores de plástico. Puede hacer esto o no como le parezca.
