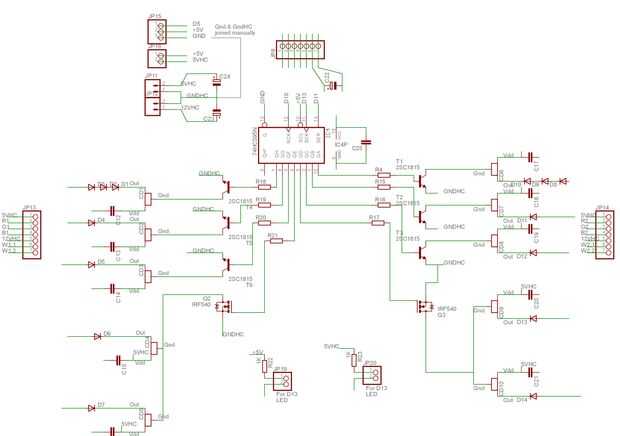

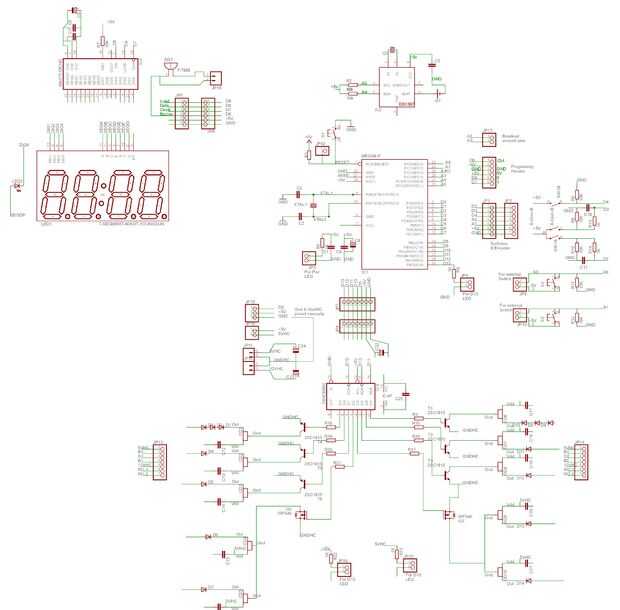

Paso 14: Módulo 4 - tablero de conductor del LED - cableado

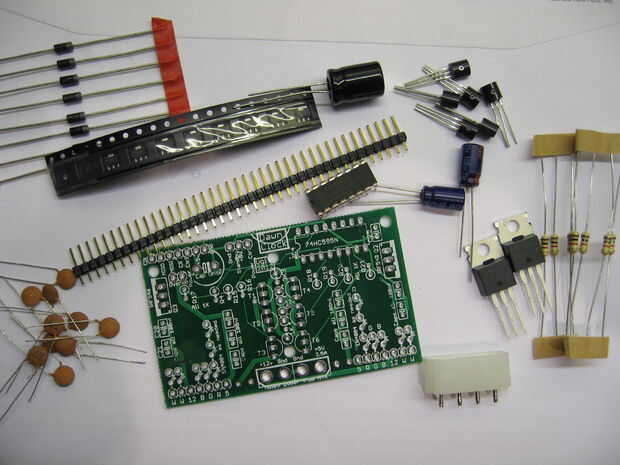

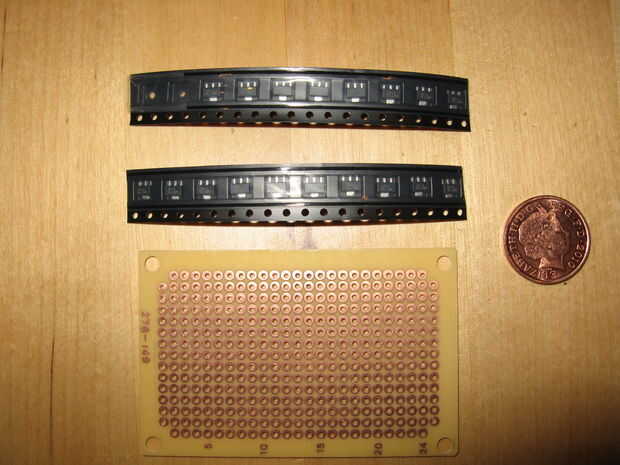

Lista de materiales para este módulo:
PCB o Perfboard
1 x 74HC595 Shift Register
10 x controladores de LED actuales AMC7135 constante
6 NPNs de baja tensión x BCU81
2 MOSFETs x XXX
resistencias de 8 x 1K
9 x 100nf cermaic tapas
2 x 100uf electrolíticos tapas
casquillo electrolítico 470uf x 1
~ 10 1N4001 (o similar) diodos rectificadores de 1A
Jefe masculino 3 x 7 vías
Jefe masculino 1 x 3 vías
Jefe masculino de 1 x 2-way (opcional)

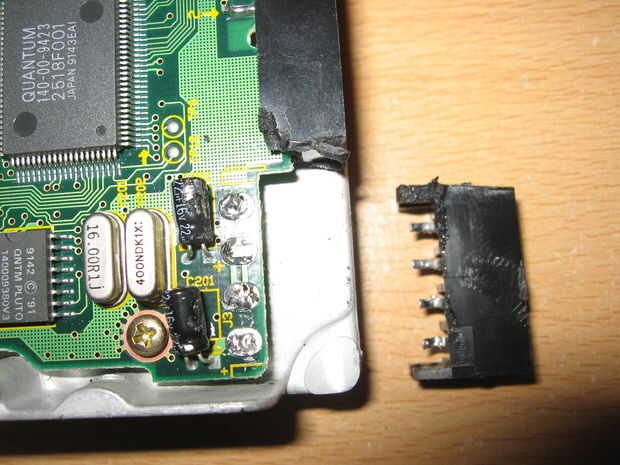

1 zócalo de x MOLEX (de e-bay o hackeado de un viejo disco duro)
2 x 1K resistencias para LEDs (opcionales, no se muestra)
1 x 3 mm naranja LED (opcional, no se muestra)
1 x 3 mm verde LED (opcional, no se muestra)

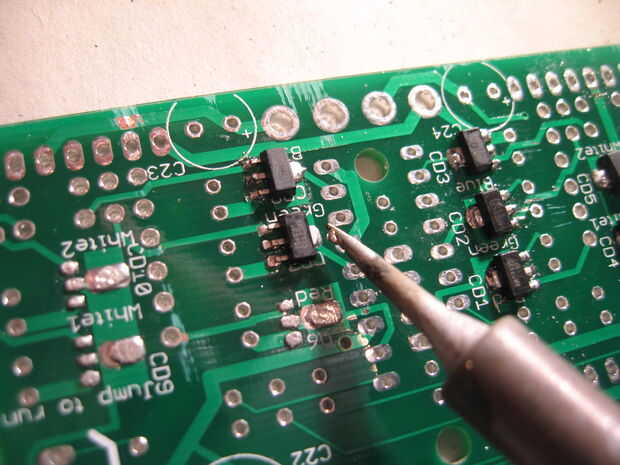

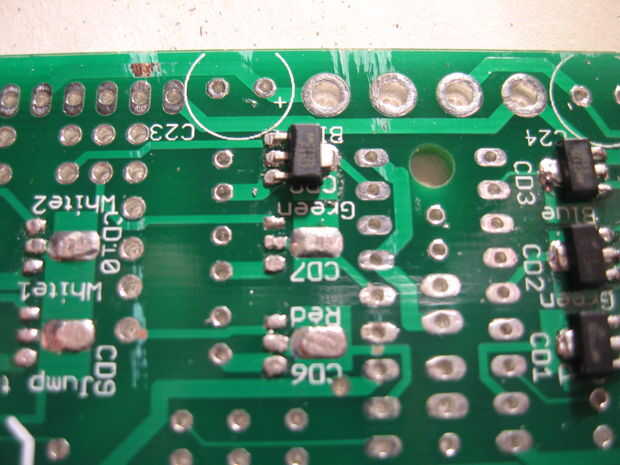

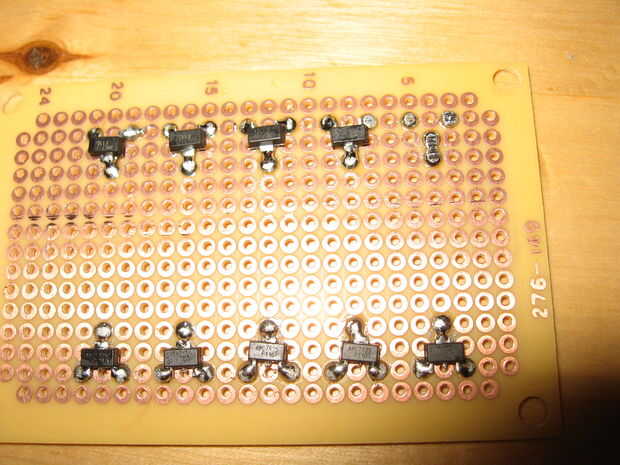

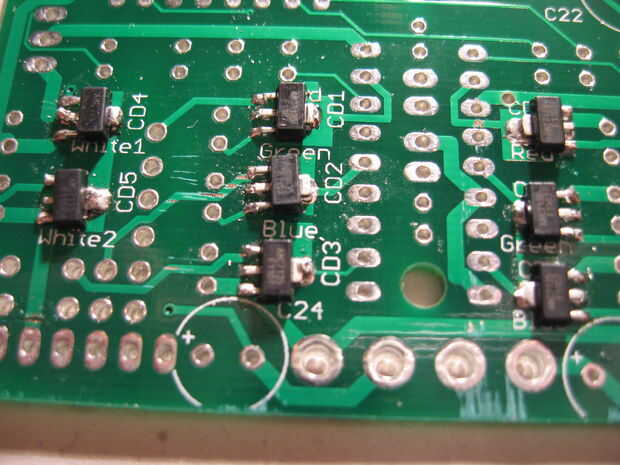

Para PCB o Perfboard, tienes que empezar con los chips de controlador de montaje en superficie.
Me pareció que el método más fácil para éstos:

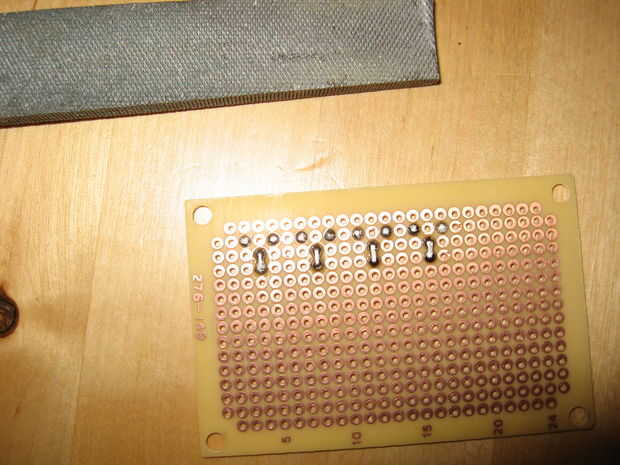

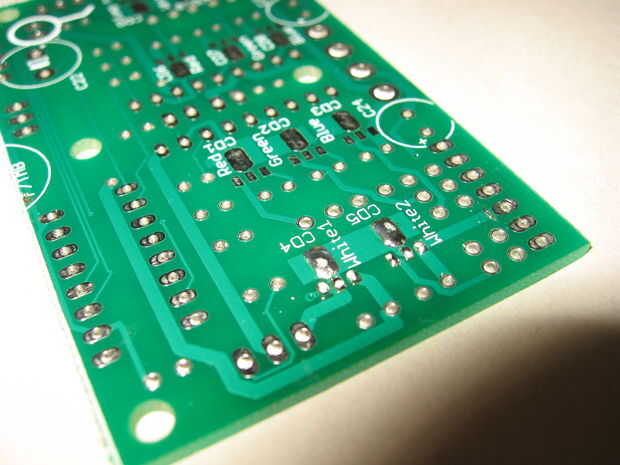

Agregar una pequeña gota de soldadura donde va cada pin.
Archivo plano de la soldadura.

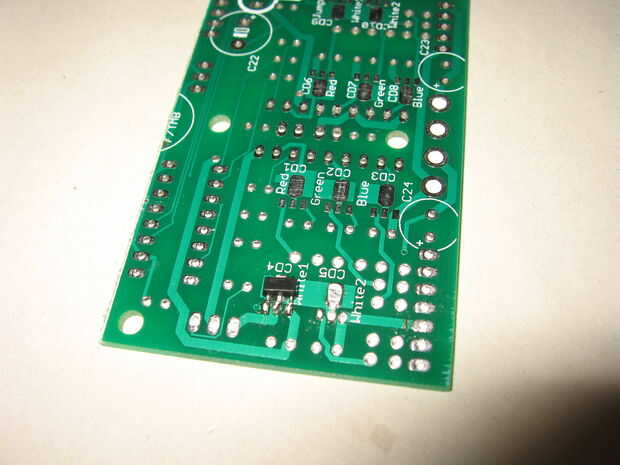

Coloque el chip en la parte superior.
Poner un pequeño punto de soldadura húmeda en su plancha para la buena transferencia de calor.
Toque la soldadura junto a la clavija central hasta que se funda todo el chip.
Toque los otros dos pasadores para hacer contacto.

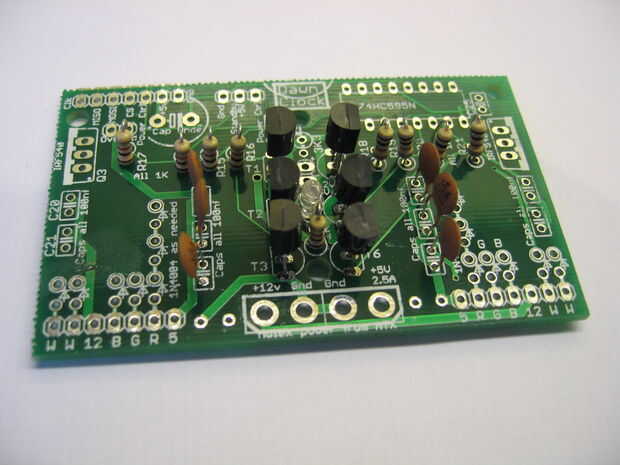

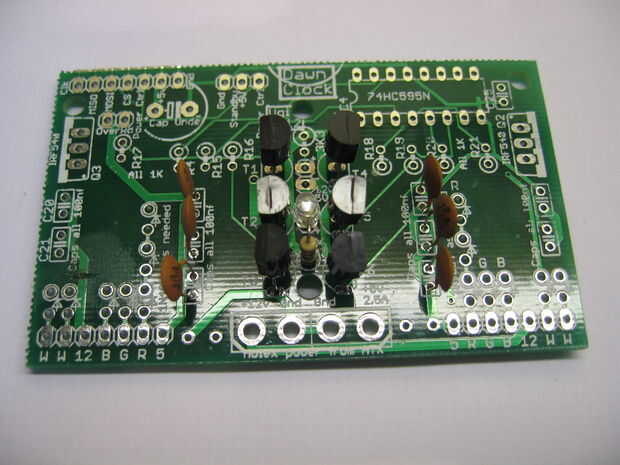

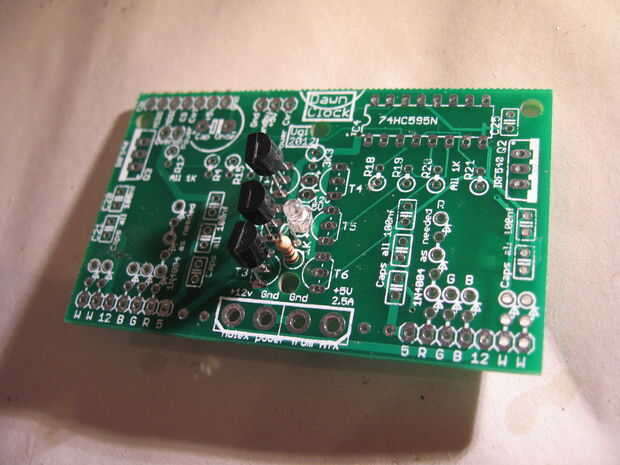

Una vez en los controladores de montaje en superficie, empezar de nuevo desde el centro, en:
LEDs y resistencias si usted las está utilizando
Transistores NPN
Centro 6 casquillos de cerámica x
8 x resistencias controlador
74HC595
cap 470uF en parte superior izquierda (inferior)
cabecera de 2 vías (si está utilizado)
cabezal de 3 vías
cabeceras de 7 vías
MOSFETs
Menguantes cerámicos restantes
restantes los casquillos electrolíticos
Conector MOLEX

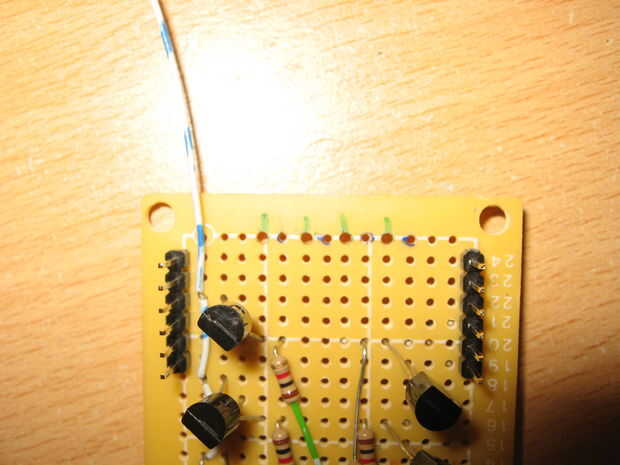

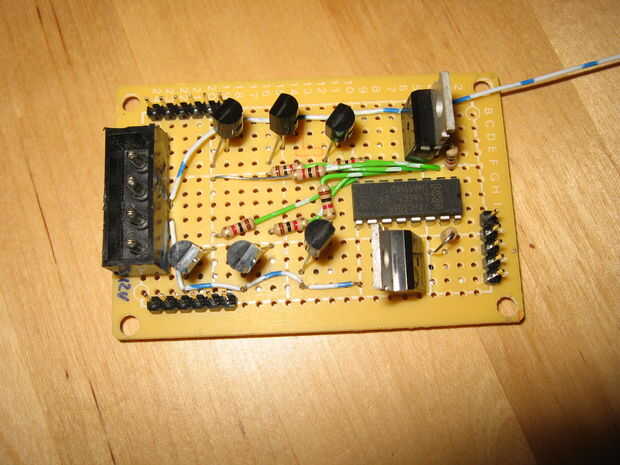

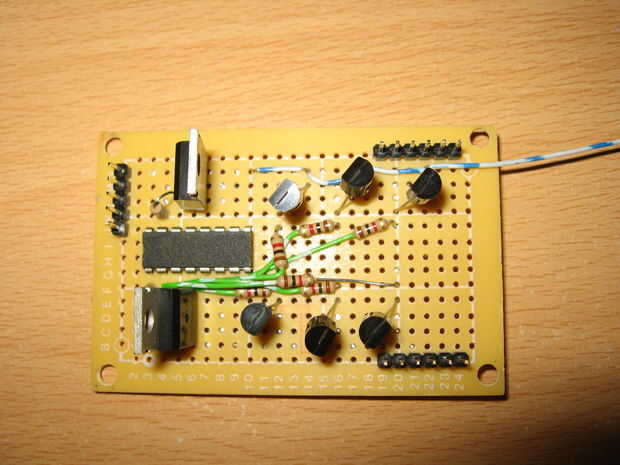

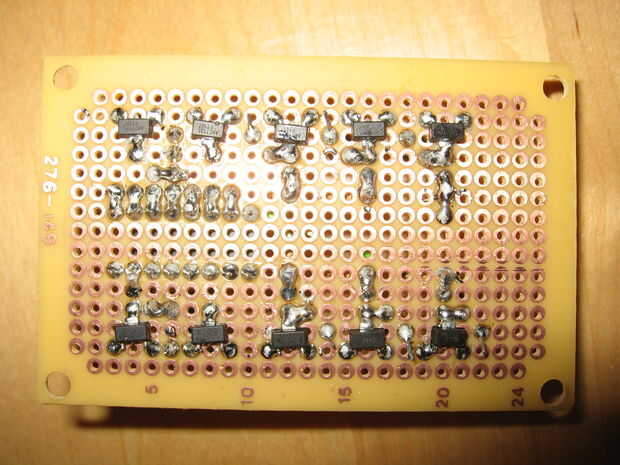

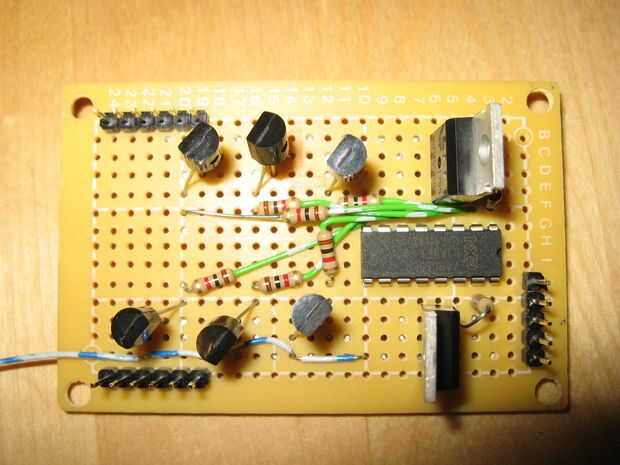

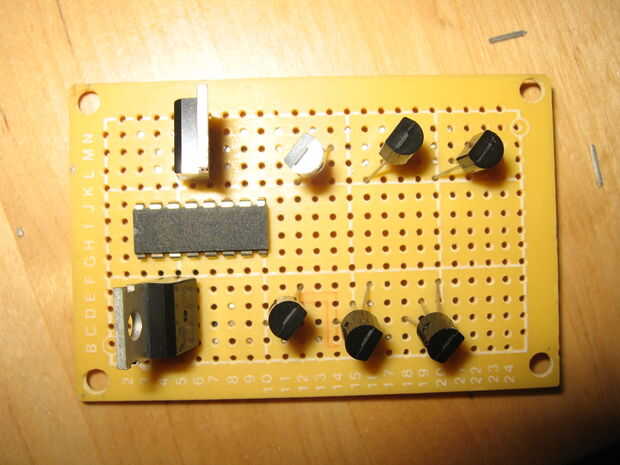

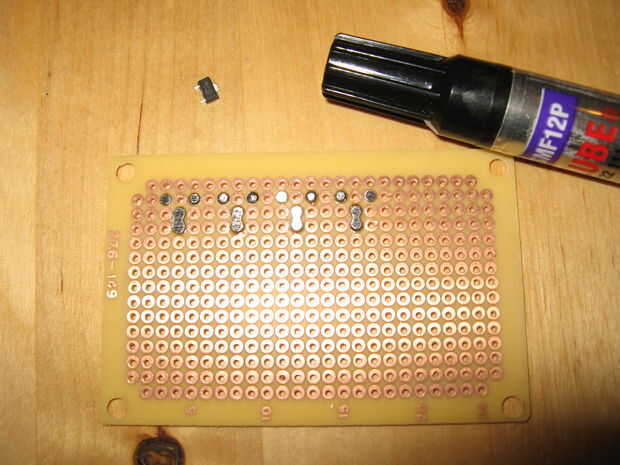

Para la versión de Perf-Junta, puse los transistores en próximos, cerca de los chips de controlador y puente entre ellos. A continuación, 595, que une a los transistores con 1Ks. El conector MOLEX fue Ripeado de un viejo disco duro. Tienes que taladrar los agujeros en el tablero hacia fuera un poco para que se ajuste. Por último, vincular el chips de controlador y el poder de 7 pines.

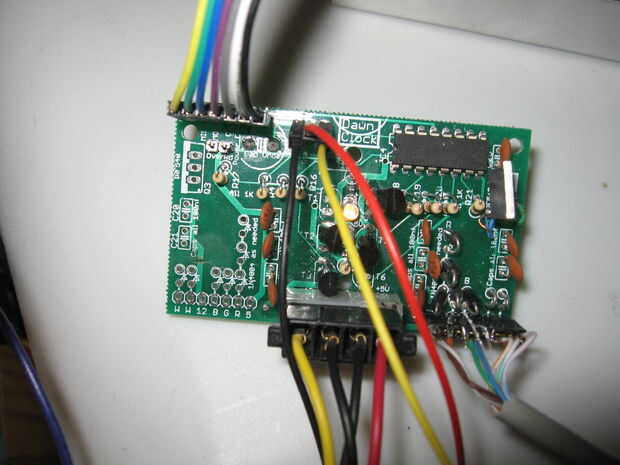

Le da todo, excepto los diodos y antes de entrar en (última foto de la PCB) que necesitamos hacer la lámpara de LED que podemos probar qué caída de tensión que necesitamos.
En el siguiente módulo (sub)...
