LED amanecer / amanecer despertador, luz nocturna y luz seguridad - compatible con Arduino (15 / 22 paso)

Paso 15: Módulo 5 - lámparas LED - Resumen

Las lámparas son bastante fáciles - cada uno tiene un LED de 3W RGB y 6 x 1W LED blancos en un disipador de calor del LED de 12W.

Hay dos cadenas de tres LEDs blancos en serie, cada uno conducida de + 12V.  Las cadenas de volver a separar AMC7135 chips para corriente constante pero luego se controlan desde un solo MOSFET.  Eso significa que todos 6W blanco es siempre el mismo brillo.

Cada elemento del RGB LED es controlada por separado.  Eso significa que un bajo brillo tenemos control de color y en alto brillo tenemos blanco - que es más o menos lo que necesitamos para empezar en un suave Amanecer-rojo y pasar a un blanco ardiente del medio día.  Manejaremos a en el software más adelante.

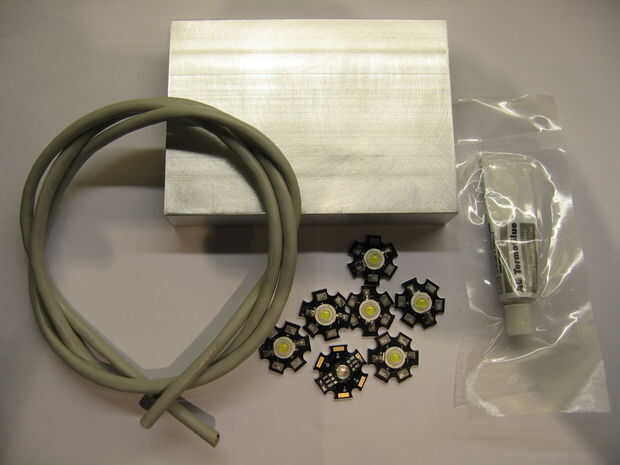

Lista de materiales para este módulo:

1 x disipador térmico de aluminio de 12W del LED
1 x 3W RGB LED
6 - 1W blanco LED
cable de red de núcleo macizo de 60-80 cm (2-3 pies) u otro cable de conexión.
