Paso 16: Módulo 5 - LED luces - cableado

Arregla las luces como dos grupos de 9W, cada uno en un disipador de calor de 12W.  Cada grupo tiene 6 x 1W LED blanco (control de 1 canal) y un LED RGB de 3W (control de 3 canales).  Los seis LEDs blanco correr como dos cadenas de 3 en serie de 12v, con un conductor actual control de cada cadena.  A ellos arriba, básicamente solo los 7 hilos que van desde la tarjeta de conductor.

La ve de lado de cada elemento del RGB LED va a + 5V y el lado - ve vuelve a la tarjeta de conductor a ser controlado.  El blanco LED están en grupos de tres con el + ve de cada LED derecha va a + 12V y luego el - ve de la LH (la tercera en serie) que se remonta a la tarjeta de conductor.  Yo un poco de la vieja CAT 5 cable de red de núcleo sólido acoplamiento para arriba y ya que necesitaba sólo 7 de los 8 núcleos, doblado en los + 5v, que lleva la mayoría de la corriente (3 x 350 mA).

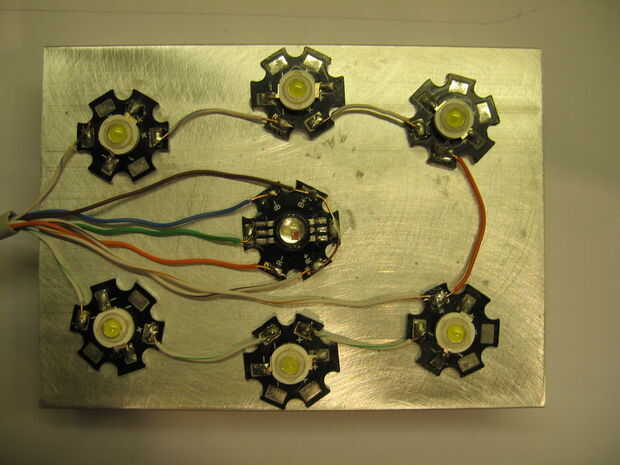

Los LEDs están asegurados para el disipador de calor con pegamento del disipador de calor, que encontré trabajado bien si le pones un punto en un LED y luego frota entre extender muy fino y uniformemente sobre LEDs.

Como imaginar, los LED son un poco más difíciles de la soldadura una vez que se pegan a un disipador de calor masivo pero de ninguna manera es imposible.  Arranca a la temperatura en mi plancha un poco y funcionó bien.

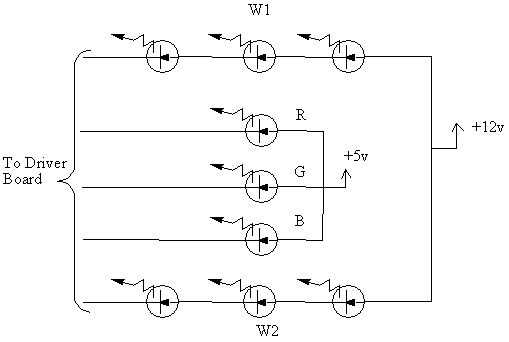

La última foto en este paso da un esquema áspero de la disposición de LED.  Como veis, hay 5 líneas controladas por corriente (ambos W! y W2 blanco líneas son entonces PWM controlado por un MOSFET) plus + 5v y + 12v.  Es 7 líneas en total, que hay muy bien de un trozo de cable de red de 4 pares.
