Paso 17: Unir las luces al conductor

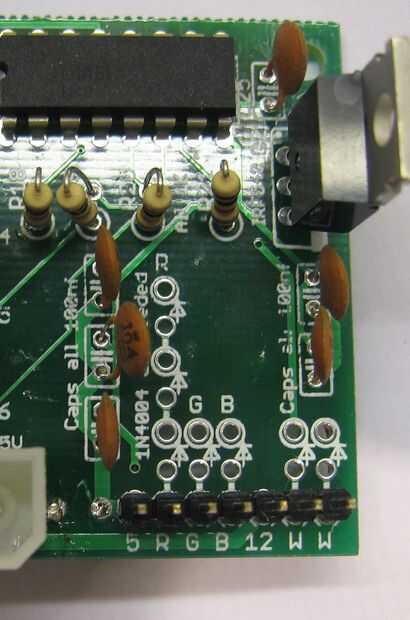

En la práctica, sin embargo, porque no estamos utilizando técnicas de soldadura por reflujo adecuado he dirigido para una caída de voltaje de menos de 1V sobre el 7135. Para lograr esto, hay espacio en la tarjeta de conductor para varios simple 1N4001 (o 1N4007, o lo que tengas) 1A rectificador para quemar algunos de lo exceso de voltaje la gota antes de que lleguen a la 7135. Cada diodo cae la tensión alrededor de 0.8V, así que poner tantos en serie como necesite.
He encontrado que el segmento rojo del RGB LED tiene 3 1N4001s (2.4V gota) para reducir el voltaje sobre el 7135 a menos de 1V. Los sectores azul y verde requiere 1 diodo cada uno, mientras que 3 x LED blanco de serie cayó 11.5V de todos modos, así que no hay diodos adicionales fueron requeridos en los canales de blanco.
Me sugieren llenar las posiciones del diodo de la misma manera y luego comprobar la corriente a las lámparas y caída de tensión a través de 7135 con sus LEDs específicos para asegurarse que funciona para usted. Si usted no está recibiendo cerca de 350 mA saque un diodo. Si usted está recibiendo más de 1.2V caída de voltaje a través de la 7135 entonces pone un extra.

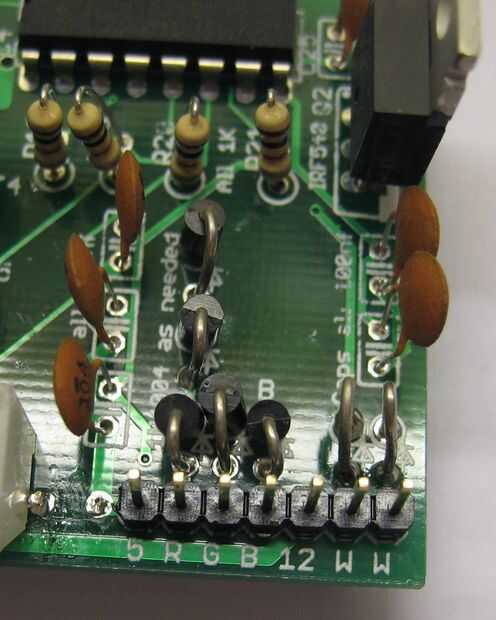

En la imagen ves que el canal R tiene 3 diodos, G & B tienen uno y los dos canales blanco tienen un enlace de cable porque no había ningún exceso de tensión en esa línea. Recuerde que el conductor es lado de baja presión, el cátodo (banda) del diodo desaparece de los pernos de la cabecera (raya hacia arriba en la foto) .
