Paso 18: Módulo 6 - control de fuente de alimentación ATX
ATXs son muy astutos porque pueden suministrar una cantidad útil de corriente (2A en mi caso) en 5V en "espera" de la fuente y entonces puede activarse bajo control de firmware a 10s de amperios a 5V y 12V cuando la necesita. Esto significa que la alimentación principal, el ventilador etc. todo apagado y tranquilo hasta que se encienda la alimentación principal.
Esto es, por supuesto, justo lo que necesitamos porque nuestro controlador funciona de + 5V y nuestras lámparas, que sólo necesitamos de vez en cuando, toman varios amperios en + 5V y + 12V.
Ya he publicado un instructivo sobre cómo controlar la fuente de alimentación ATX de un Arduino, y me refiero a los detalles de este paso:
Lista de materiales para este paso:

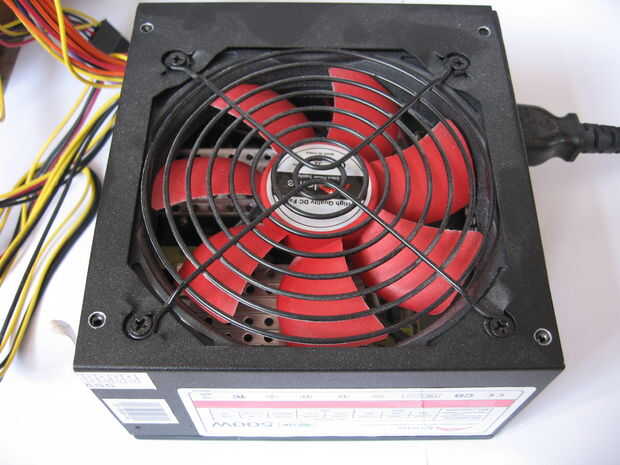

Fuente de alimentación ATX

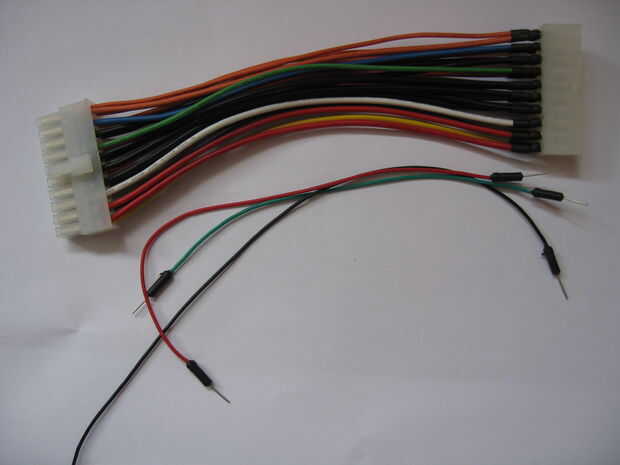

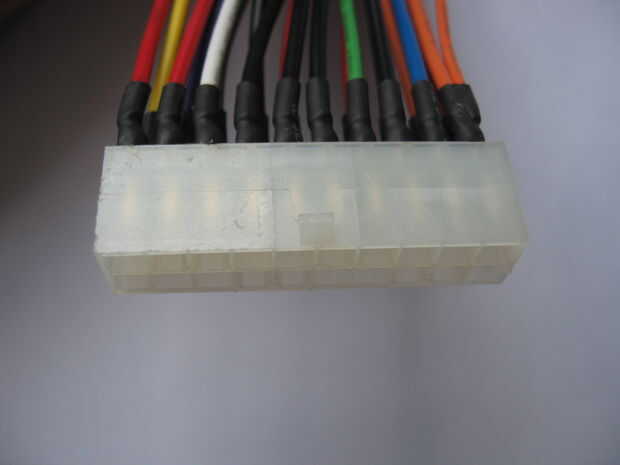

Cable de extensión de la placa madre ATX
3 puente conduce (F podría tener más sentido pero usé M)
Resistencia de 1 K
termoencogibles

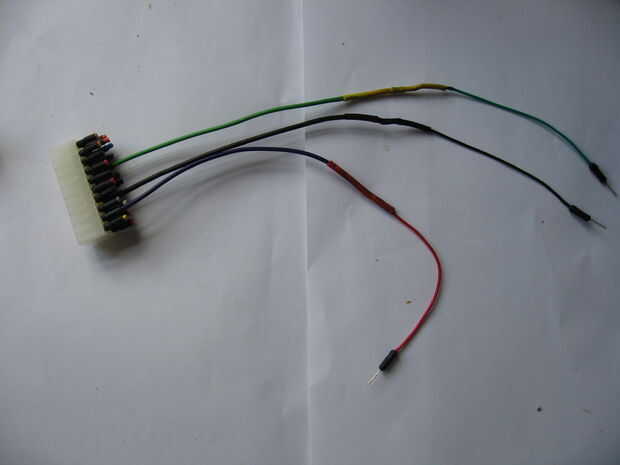

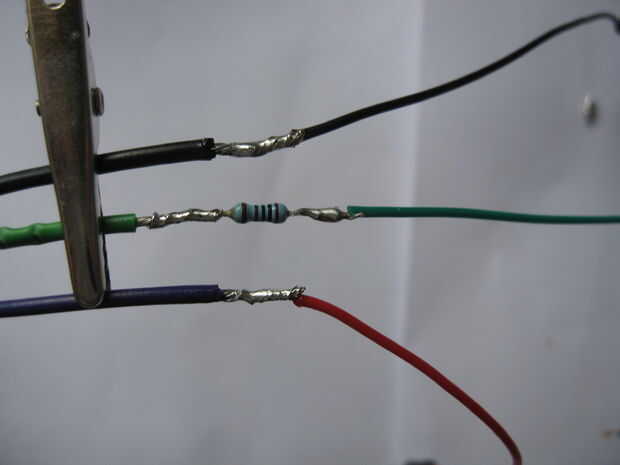

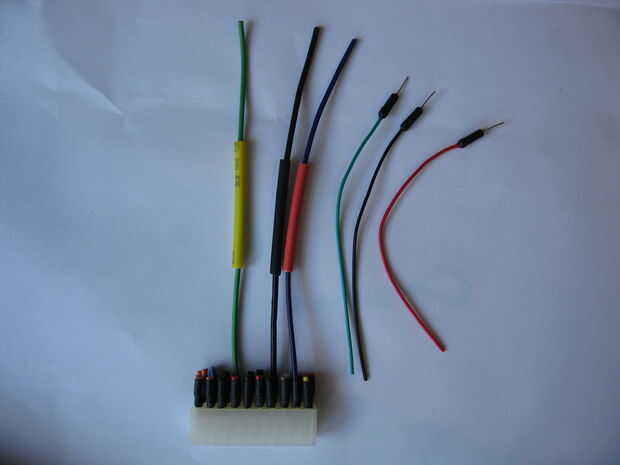

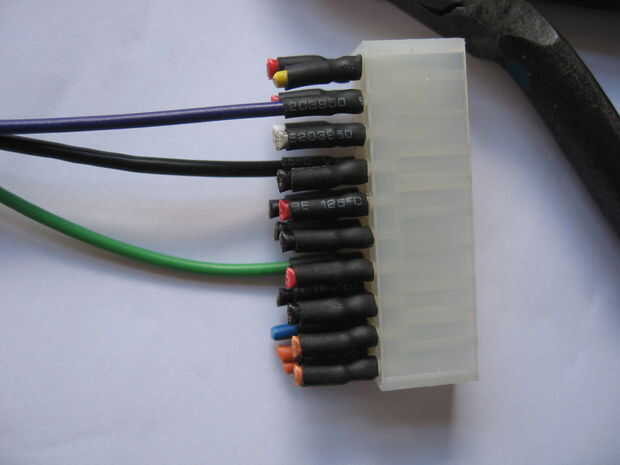

En Resumen, todo lo que necesitas hacer es clip abajo un cable de extensión de la placa madre ATX y conectar los puentes para cables morados y negros, además de una resistencia de 1K y un puente con el cable verde (ver fotos). Esto le da tierra y + 5V espera poder, que utiliza para su proyecto de energía, más el cable de color verde, que se conecta al pin Arduino D6 para el control de la alimentación principal cuando es necesario.
Las lámparas son impulsadas por el conector de alimentación MOLEX estándar del ATX de la fuente en la tarjeta de conductor que hizo hace unos pasos de la pulgging.
Si no desea conducir de una ATX, podría suministrar + 5V y + 12V. Necesita 2.5-3A a 5V y 2A de 1,5 a 12V. Obviamente, podría alambre todas de LEDs blancos por separado y todo funcionan con + 5V pero sería necesario algo como 7A a + 5V. Del mismo modo, podría suministrar + 12V y regular algunas de abajo a + 5V pero necesitaría una fuente de 12V 4-5A y 2.5-3A de la regulación de 5V. En general, ninguna de esas opciones parece tan barato y fácil como fuente ATX vieja (o incluso nueva).
Aquí se puede ver un corto video que muestra la luz nocturna en el reloj de alarma y cómo la alimentación principal ATX se activa cuando se enciende la luz principal (tomado de ese anterior instructable):
Se puede ver que el ventilador en el ATX (a la izquierda) se inicia como enciendo la luz nocturna. Entonces, cuando la luz se apaga, el ventilador gira hacia abajo otra vez.
