LED amanecer / amanecer despertador, luz nocturna y luz seguridad - compatible con Arduino (21 / 22 paso)

Paso 21: ¡ Funciona!

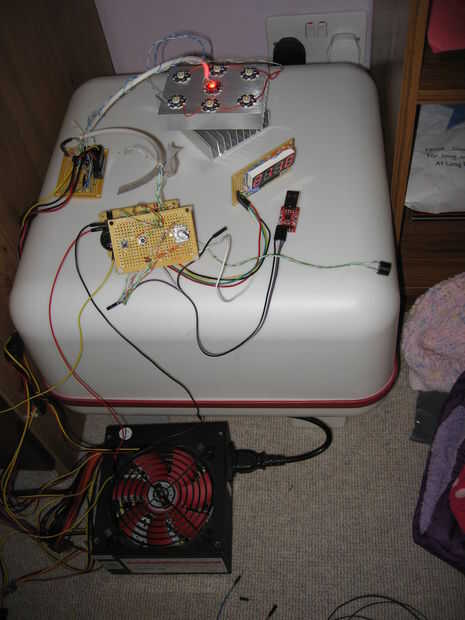

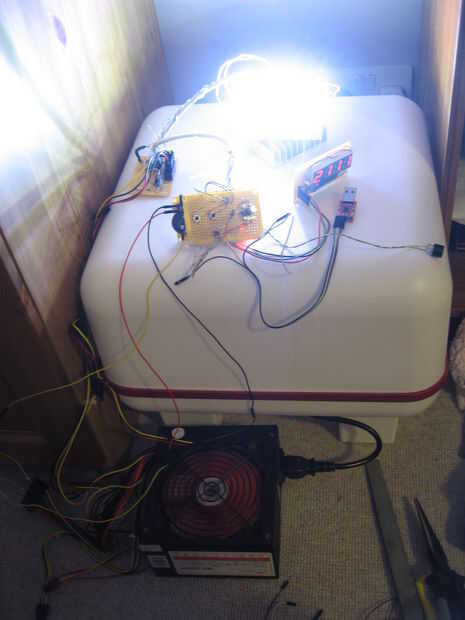

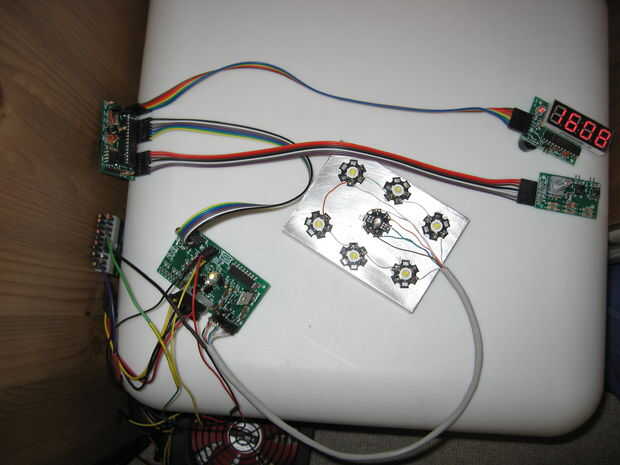

Una vez que todos los módulos conectados y el último firmware cargado, usted debe encontrar el reloj es utilizable inmediatamente.  El tiempo es probablemente ya de probar el módulo RTC y si desea probar la luz entonces solo gire el codificador.  La función de luz nocturna le permite controlar el nivel de la lámpara si lo deseas en además de la alarma de madrugada.

Los siguientes controles son proporcionados por los varios interruptores etc.:

Codificador L/R: Noche intensidad de luz, cualquier ajuste.
Interruptor del codificador (corto): muestra fecha, día, dormitar o borrar alarma, modo de seguridad claro, corregir cualquier ajuste.
Interruptor del codificador (largo): cambiar hora/fecha

Interruptor 1(short): Mostrar alarmas actuales
Interruptor 1(long): configurar alarmas

Interruptor 2(short): armar y desarmar alarmas
Interruptor 2(long): configuración (pantalla de brillo, tiempo de rampa, tiempo de espera, tiempo de retardo de timbre)

Interruptor de 1 + 2 juntos: modo luz de seguridad.

Para cualquier configuración, utiliza el codificador L/R para ajustar el valor deseado (numérico o s/n) y pulse el encoder para fijar.

Tiempo de rampa = tiempo entre más bajo intensidad de luz de "amanecer" y máximo brillo.  10-30 minutos parece apropiado.
Tiempo de espera = tiempo que la lámpara permanece en brillo máximo antes de apagar (máx. 90).
Demora de timbre = tiempo entre alcanzar intensidad máxima y a partir de zumbador.  No puede ser mayor que el tiempo de espera.

Las alarmas se llevan a cabo en EEPROM para un reset o encender no arruinara sus alarmas.  Del mismo modo, el estado armado y modo de luz de seguridad se llevan a cabo en la batería-respaldo RTC RAM así que persisten después de cualquier interrupción del suministro eléctrico.

Buena suerte con el proyecto - y disfruta de su fácil despertar mañana!

Este es el vid' otra vez en caso te lo perdiste:

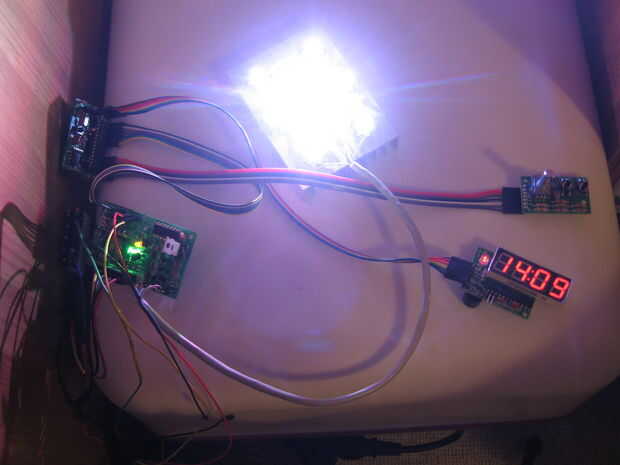

Usted debe oír la fuente de alimentación cuando el reloj da vuelta 14:40 y la luz principal se inicia.  Rampas para arriba durante 1 minuto, seguido de la alarma del zumbador, que dormitaba y despejará.
