Paso 2: materiales
1 ATmega328-DIP
1 cristal de 16 MHz
1 Max7219 - DIP
1 74HC595 - DIP
AMC7135 8 - 350mA SMD
1 DS1307 - DIP
1 cristal de reloj de 32,768 kHz
IRF540N 2 MOSFET *
6 BCU81 baja tensión NPN
12 blanco 1 W LED en estrella
LED RGB 3W 2 estrellas
Disipador de calor 2 para LED 12W
1 display de 4 dígitos rojos 7-seg (12 pin, cátodo común)
1 codificador rotativo y botón (5-pin con el interruptor de la prensa)
1 batería de Li de 3V CR2032
1 soporte para CR2032
PCB personalizado 1 o 4 + perf pequeños tableros
1 pegamento del disipador de calor
1 fuente de alimentación ATX
1 cable de extensión de la placa madre ATX
3 interruptores momentáneo/táctil
1 interruptor táctil
1 zumbador de 5V
18 condensador cerámico de 100 nF
naranja 2 LEDS de 3mm
2 LED 3mm verde
1 rojo 5mm LED (tapa plana)
15 1K
9 10K
6 pines macho encabezado x 7 **
3 pines macho encabezado x 6 **
Pin header macho 1 x 3 **
5 pernos de cabecera hombre x 2 **
Pin header macho 1 x 1 **
1 tira de Rúbrica femenina (útil pero no esencial)
1 x 40-forma divisible F-cinta cable F F individual termina
1 toma Molex (recuperada o comprado)
2 22 pF tapa cerámica
3 100uF electrolítico Cap
1 casquillo electrolítico de 470uF
1 casquillo electrolítico de 1000uF
10 diodos de rectificador 1N4001 (o simiar) (1A, voltaje delantero a 0.8v).
cable de cobre sólido de la red de 4 pares de 60-80cm (2-3 pies) o similares
Alambre de conexión (tienden a utilizar el alambre de un cable de 3 pares telecom viejo).

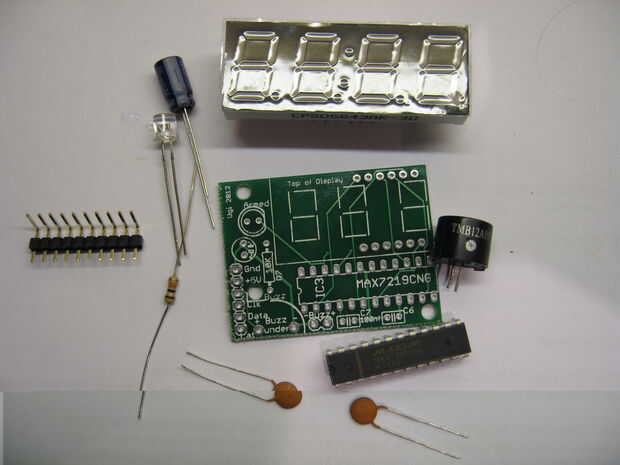

Los elementos relevantes son en la foto por módulo - regresaremos a la lista de materiales para cada módulo a medida que avanzamos a lo largo.
Casi todo era originario de proveedores chinos baratos en e-bay, para este proyecto o para otros y sobrado. No intento optimizarlo y compré muchas veces más de lo que yo necesitaba repuestos útiles en mi caja de brocas. El último paso tiene algunos información adicional incluyendo lo que pagué. Algunos de los precios son más de un año de edad, sin embargo. Su kilometraje puede variar.
Herramientas:
Estación de la soldadura
De la soldadura
Termoencogibles
Ayudar a manos
Clippers
Pinzas
Archivo
Mordaza de mesa
Cuchillo
Fuente de calor para termo retráctil (encendedor)
USB a TTL (base de CP2102 - menos de £2 de e-bay)
PC con el IDE de Arduino
Arduino para bootloading (a menos que el 328 ya es bootloaded)
Trata masiva matanza excesiva para la corriente que estamos conmutación en este proyecto pero fue de la mano y necesitaba una baja resistencia debido a los LEDs blancos específicos había comprado.
** Puede que no desee todos estos pernos del encabezado y puede requerir algunos recto y algunas cabeceras de 90'. Echa un vistazo a los pasos más adelante y ver lo que son todos para.
