Paso 3: PCB - diseño y preparación
Los archivos de PCB Eagle * (esquema y tablero) se unen a este paso y si tienes una forma asequible de tener fab'ed entonces fuertemente recomiendo ese enfoque. Toma una fracción del tiempo y el resultado es mucho mejor. Hubo algunos errores menores en el PCB original que había formado, pero fácilmente se ordenan y son corrección en la versión adjunta. Estoy bastante seguro de que esta versión es totalmente funcional sin ningún cachondeo.

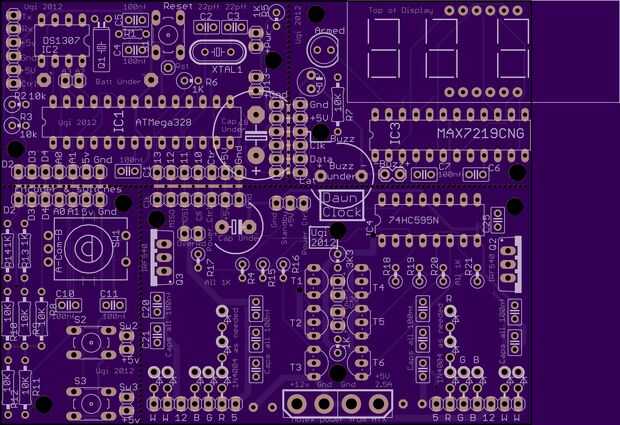

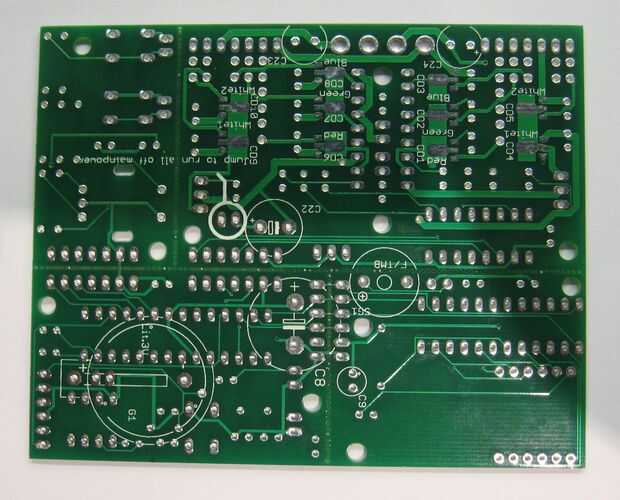

El proyecto está en varios módulos y por lo que realmente debe tener al menos 4 separar PCB. Por desgracia, resulta bastante caro. Como resultado, diseñé todos los cuatro módulos en un único 79 x 99 mm PCB. Es tan grande como puede diseñar en la versión gratuita de Eagle y puede fab'ed a un precio razonable como una sola pieza. Está diseñado para funcionar como una sola pieza, pero donde cada sección se une allí son pares de pasadores de cabecera para que los módulos pueden ser descompuestos y se reincorporó con puentes.
Nota: Los tableros secundarios están separados por un montón de pequeños agujeros. No todo fab' tiendas permiten que - Compruebe antes de comprar.
He usado sitopway.com, que fab'ed esta placa para $40 + gastos de envío $15 en Reino Unido. Vino en unos 10 días.

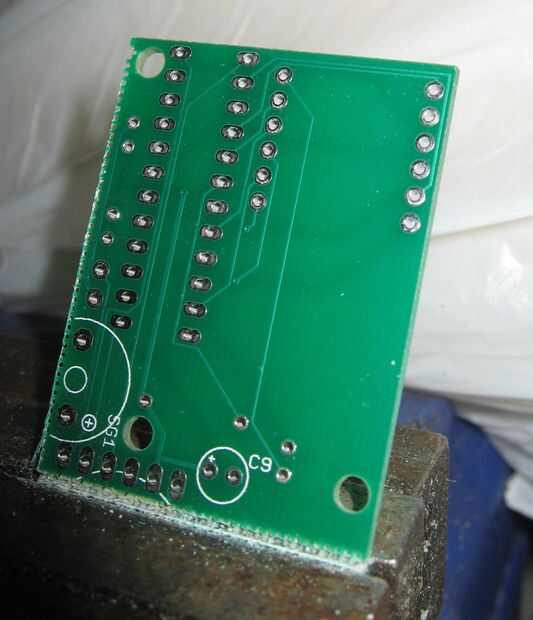

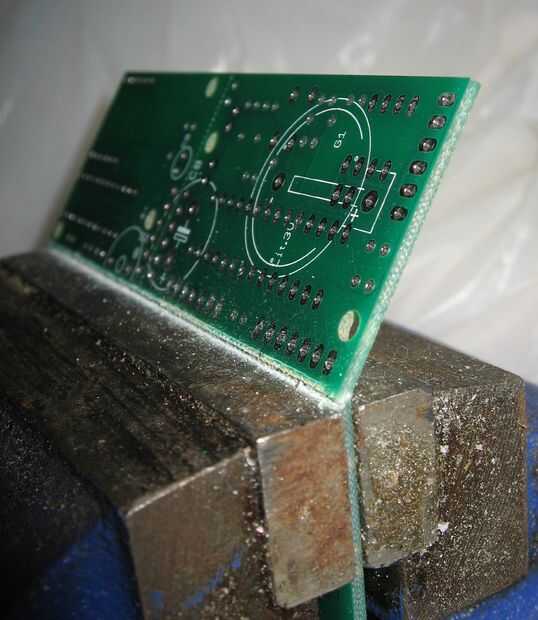

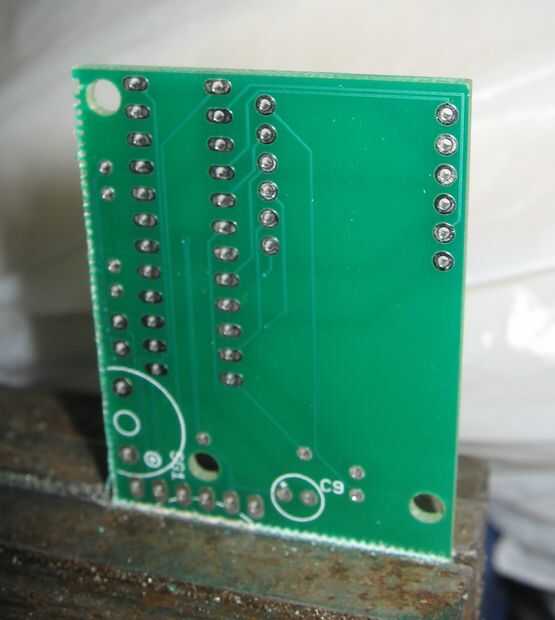

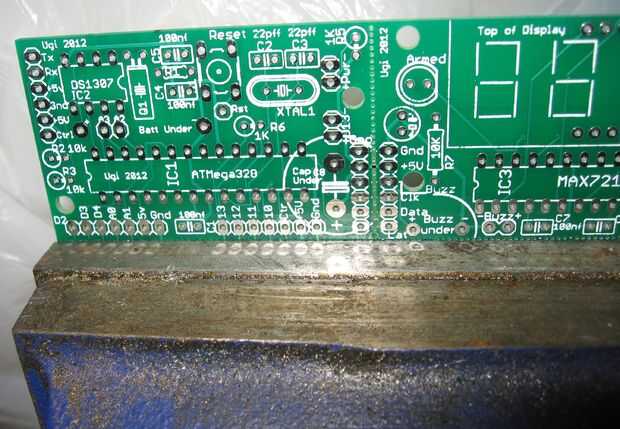

Si tienes el fab'ed PCB perforado entonces va a funcionar como una sola unidad pero probablemente prefieren separar en cuatro partes y volver a unirlos con alambres de puente. Lo hice colocando la placa en un vicio en el punto de quiebre, anotando a lo largo de la Unión (para cortar las pistas que unen las partes) con un knofe de arte en ambos lados y sólo lo golpear con la palma de mi mano. Encaja limpiamente sin dañar las pistas.

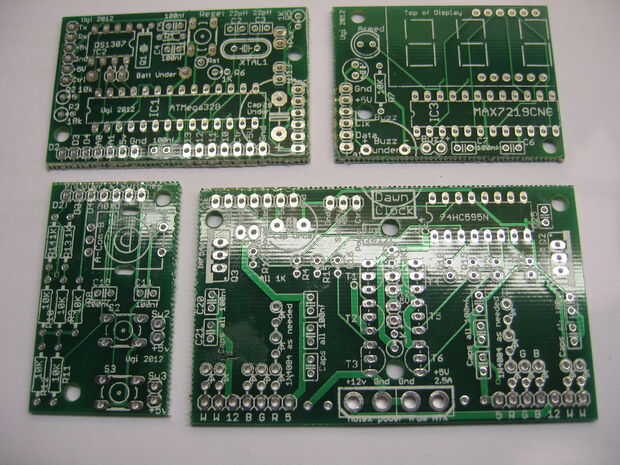

Como veis en las fotos, usted primero necesita snap lateral a lo largo de la perforación largo, y luego ajustar cada parte en dos. Debe darle:
Un tablero regulador/RTC (arriba izquierda)
Una tablilla de reloj (arriba a la derecha)
Un tablero de interruptor y codificador (inferior izquierda)
Un tablero de conductor del LED (abajo a la derecha)
En los siguientes pasos pueblan cada una de estas tarjetas a su vez, mira lo que pueden hacer y probar las funciones de cada uno.
* Hubo algunos pequeños errores en la versión que tenía fab'ed - nada que no pueden corregir. He corregido en los archivos adjuntos y creo que son 100% correctos. Sin embargo, no he probado la versión final. Por favor revise los archivos a ti mismo antes de pagar a fab'ed!
