Paso 5: Módulo 1 - Arduino / módulo RTC - cableado

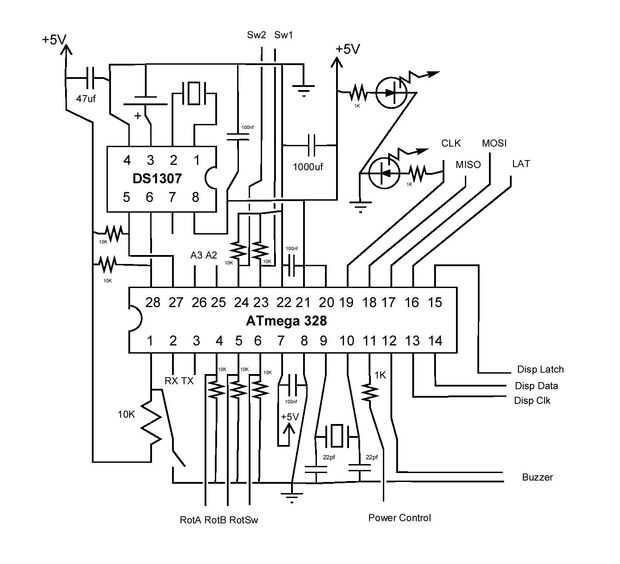

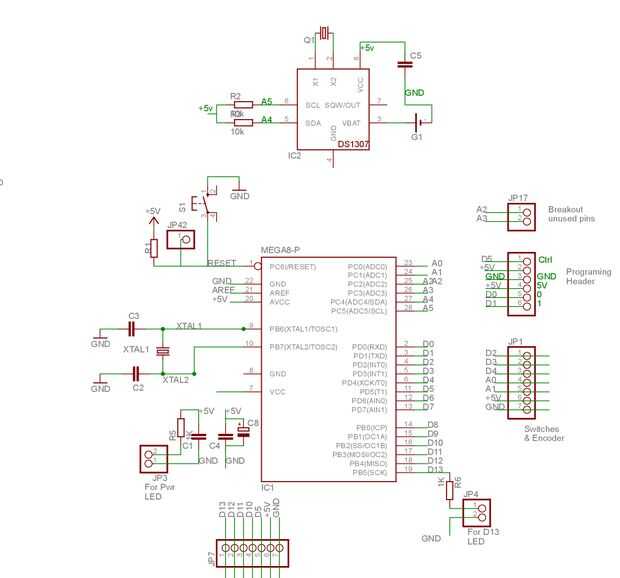

El esquema de Eagle es la segunda foto. Si es demasiado pequeño para leer debe ser capaz de descargar en la resolución original. Como alternativa, los archivos de esquema y junta se unen.

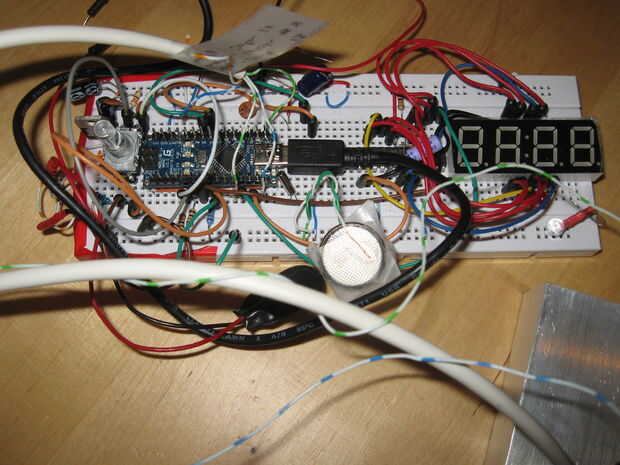

La tercera imagen muestra la Arduino, RTC, pantalla y todo en un protoboard basado en un Arduino nano los módulos de entrada. Es posible, pero bastante sucio!

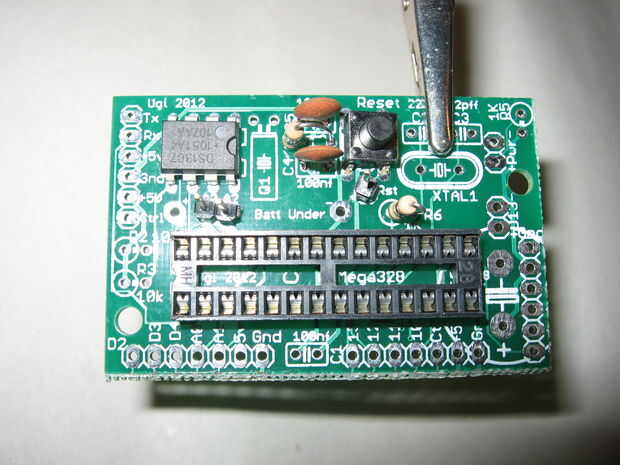

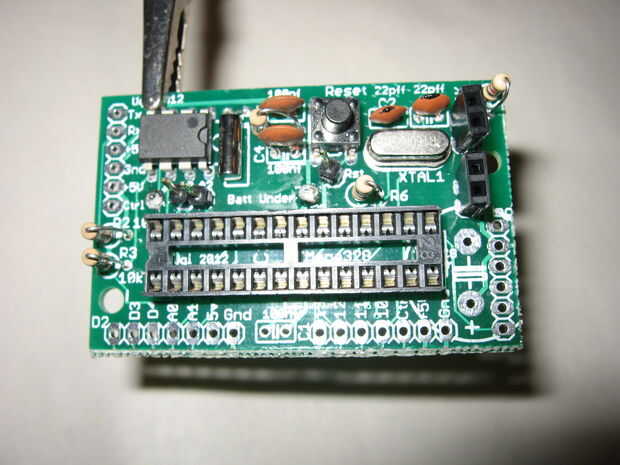

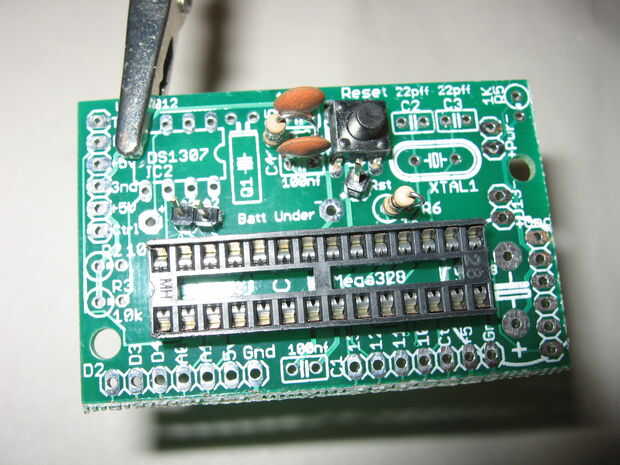

Para la versión de PCB:
En general es más fácil empezar a soldar desde el centro hacia afuera. Sin embargo, necesita hacer algunos de los componentes de la parte superior antes del portapilas porque cubre las almohadillas de soldadura para muchas de ellas. Esto es un poco incómodo por lo que no podría hacer el mejor proyecto de primera pero nada en este módulo es terriblemente difícil. Como siempre, pone los componentes a través de sus orificios, curva conduce o pernos hacia fuera un poco para mantenerlos, voltee la Junta, soldadura y clip off.
Mi orden era:

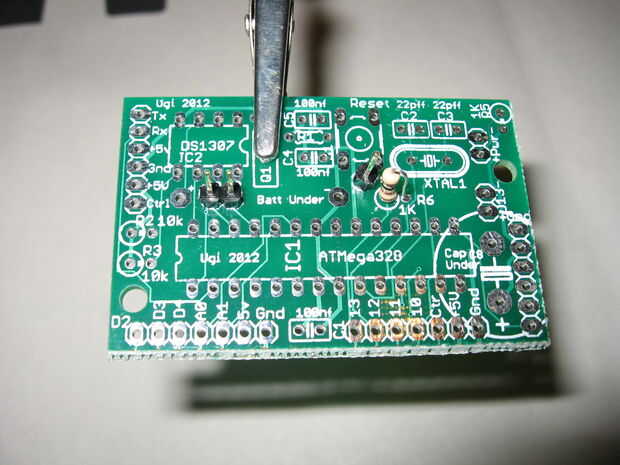

R6 (1K), 2 pines para cabecera A2/A3, 1 pin para reiniciar.

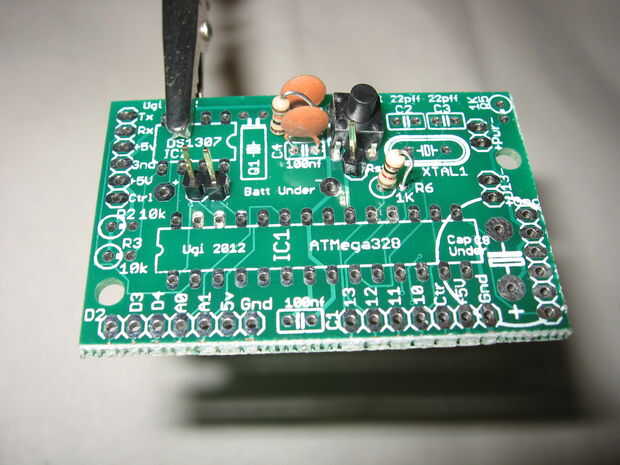

Restablecer el interruptor táctil, 10K resistencia de pullup en reset y vecinos condensadores de 100nf.
DIP de 28 pines (trate de conseguir la muesca de la forma correcta alrededor de)
Chip RTC DS1307

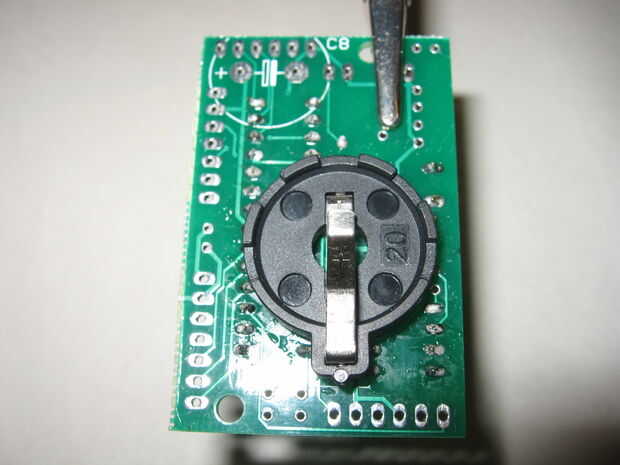

Soporte de la batería en la parte posterior

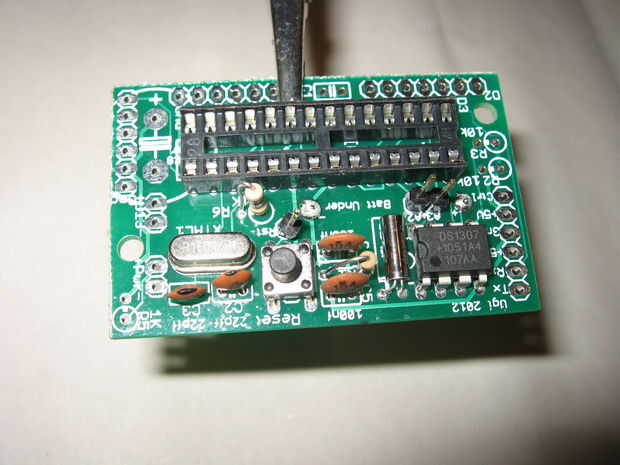

Cristales y las tapas de 22pf
Pullups R2/R3 de 10K para la comunicación I2C (guardan estos deben ser 2,5 k)
Dos x headers hembra 2 pines para alimentación y D13 LED, además de otra resistencia de 1 k

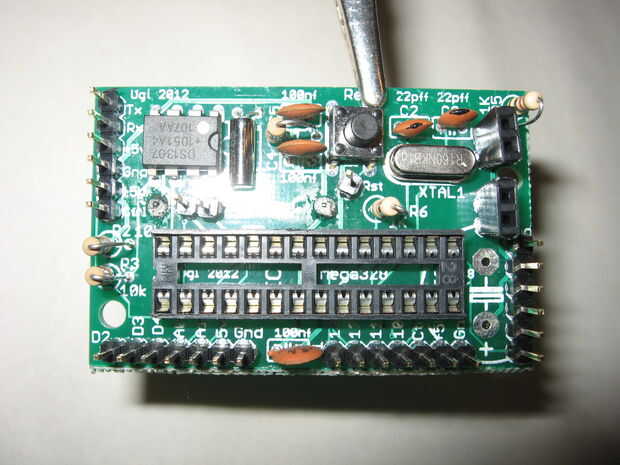

Tapa final 100nf y restantes cabeceras masculinas alrededor de todo el camino.
tapa de 1000uF bajo el tablero,

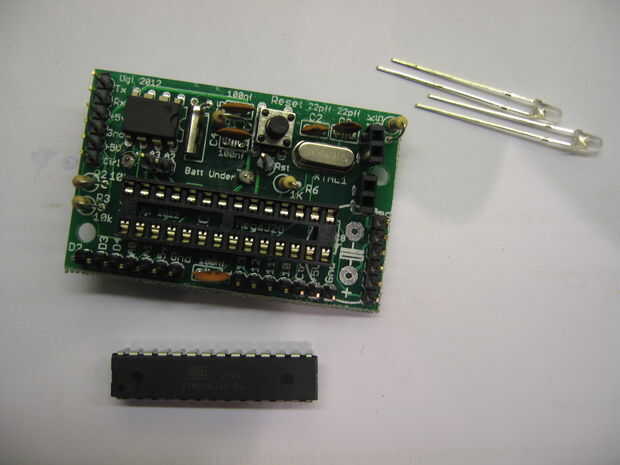

Reducir algunos LEDs de 3mm en las cabeceras de mujer
Inserte el bootloaded 328 (conseguir la muesca en el extremo derecho)
Añadir la batería RTC al titular de vas!
Para la versión de Perf-board:
Mi planteamiento fue:

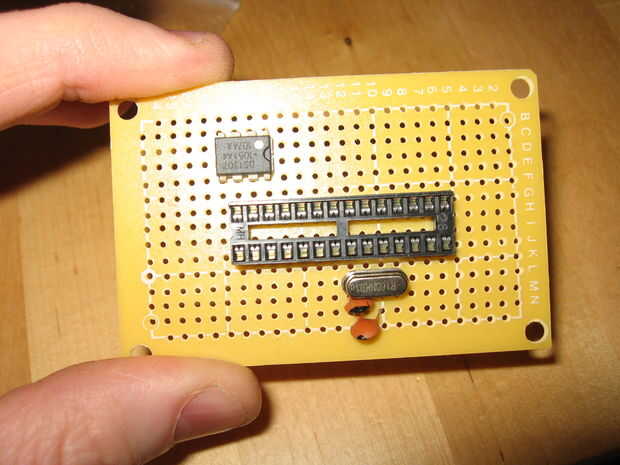

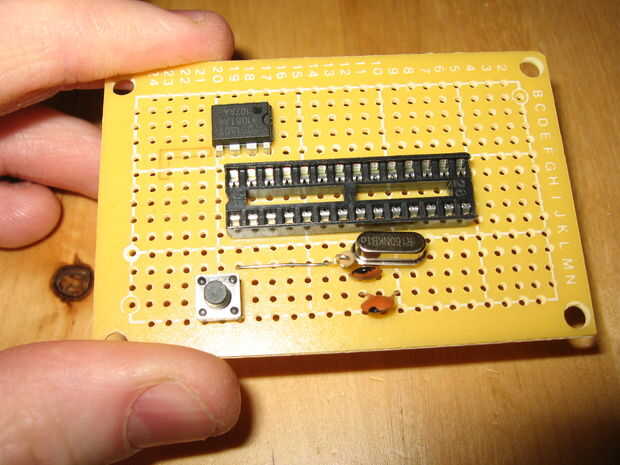

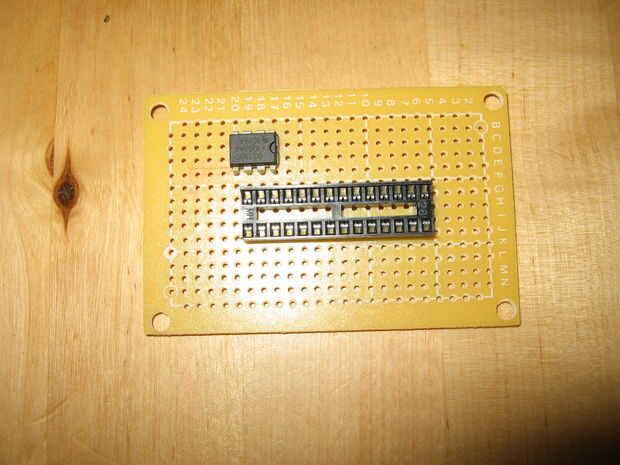

1 - colocar los componentes clave, dejando algo de espacio para los grandes extras como soporte de la batería y ese enorme condensador de uf 1000. El RTC utiliza pines 27 y 28 de los 328 ponga para arriba en esa esquina (verás que está al revés en comparación con los 328).

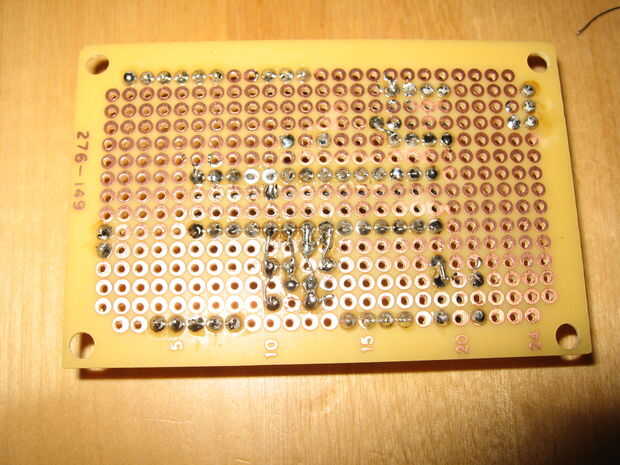

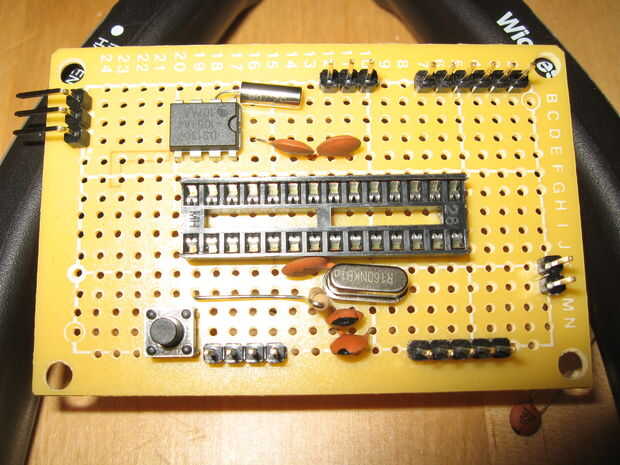

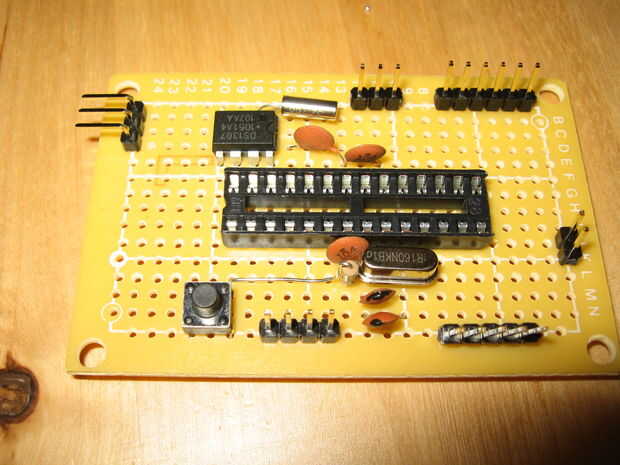

2 - soldadura por todas las partes principales incluyendo las virutas y pasadores de cabecera. Son como muchos de los condensadores principales etc. como cerca de las fichas como sea posible. El cristal de reloj puse en los mismos orificios de pernos 1 y 2 de 1307.

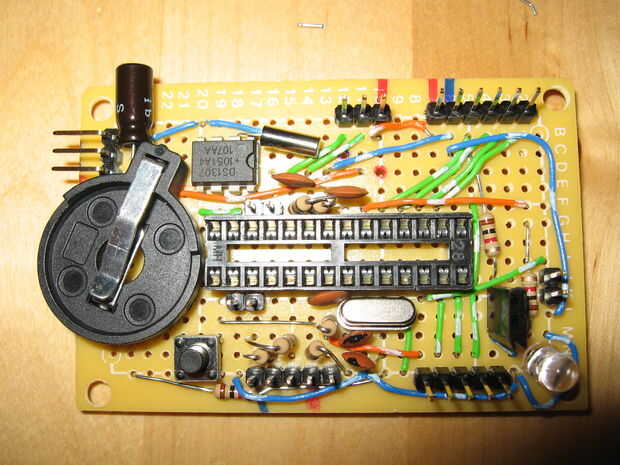

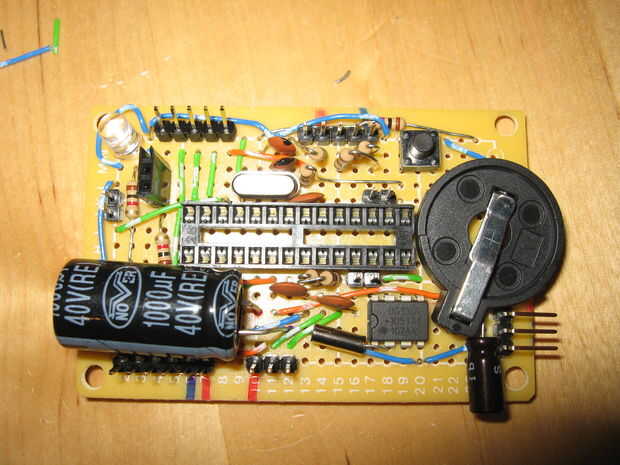

3 - ejecutar la tierra (azul) y las conexiones de alimentación (naranja) lo más lejos posible. Algunos de estos se unen bajo el tablero pero la mayoría es accesibles desde la parte superior.

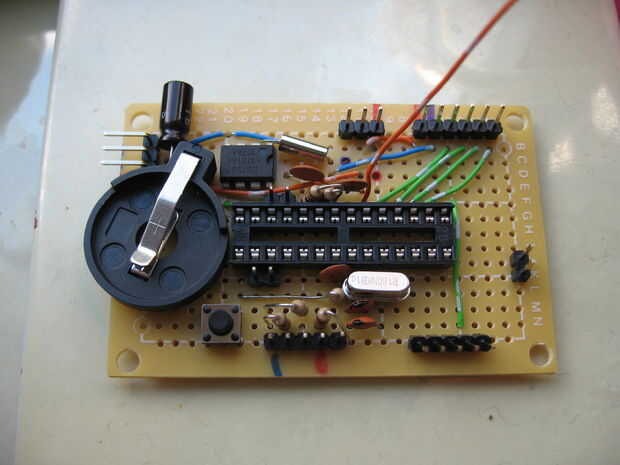

4 - ejecutar los cables de señal (verde).

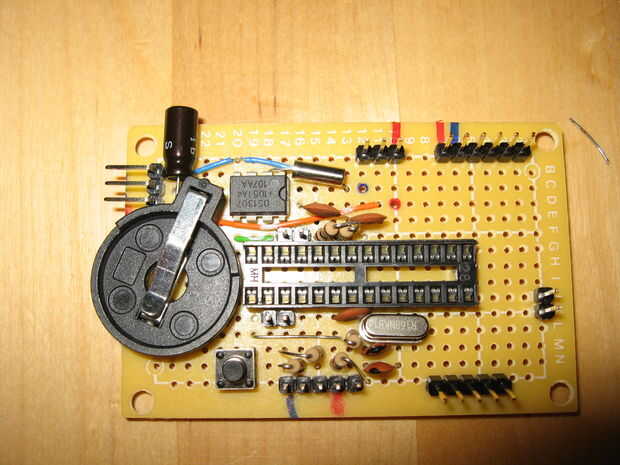

5 - poner en la tapa de 1000uf masiva y el soporte de la batería.
6 - poner en el poder y pin-13 LED con sus resistencias.
7 - seguimiento de las conexiones y encontrar todas las cosas que te perdiste (olvidé las dominadas en el 1307). Soldadura en!
8 - tome un medidor a tu tablero y compruebe que no hay dos pernos de cualquier chip están cortocircuitados. Pernos 20/21 de los 328 son las unicas dos que deben ser.

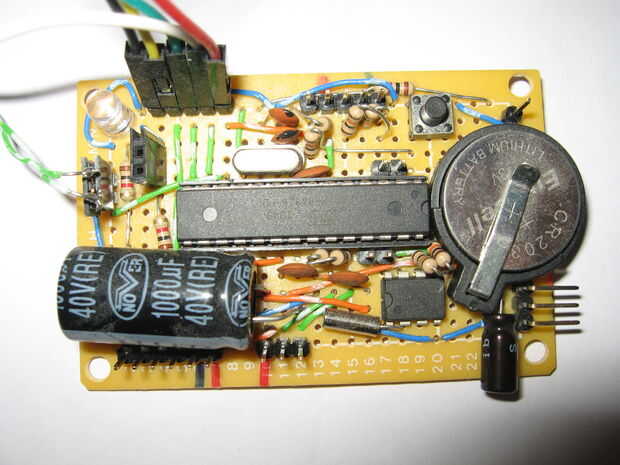

9 - energía para arriba y si tienes un recién bootloaded 328 entonces usted debería ver el pin 13 LED intermitente.
Sorprendentemente, mi consejo funcionó la primera vez. Ojala ustedes también lo harán. Una vez tienes el código del abrir y cerrar, poner en la batería para el RTC y ejecutar el código para ver si mantiene tiempo. Bosquejo para está en el siguiente paso.
