Paso 8: Módulo 2 - pantalla de 4 dígitos - cableado
1 4 dígitos 7 segmentos LED pantalla rojo con separador de dos puntos (cátodo común)
1 controlador de dígitos máxima 7219 LED
1 resistencia de 10K
1 LED rojo plano
1 zumbador piezoeléctrico de 5v
2 condensadores cerámicos de 100nf
1 condensador electrolítico de 100uf
1 6 hombre pines (90' recomendable)
1 2 Masculino pines (90' recomendable)

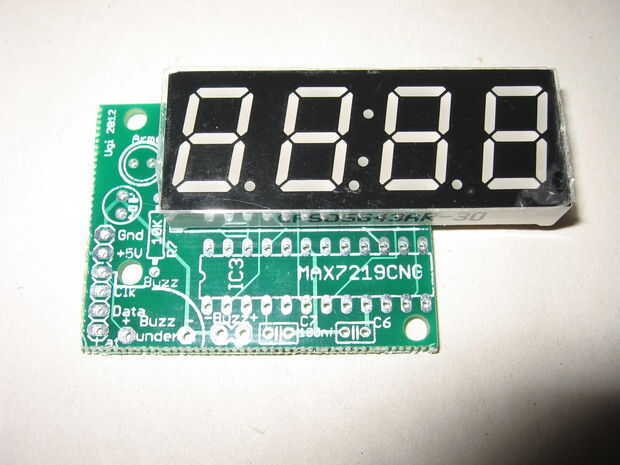

PCB:

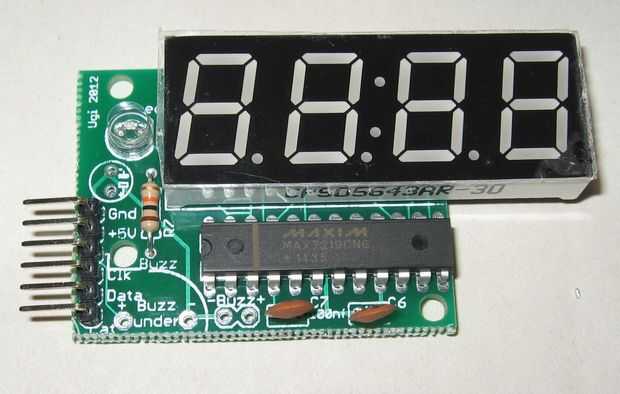

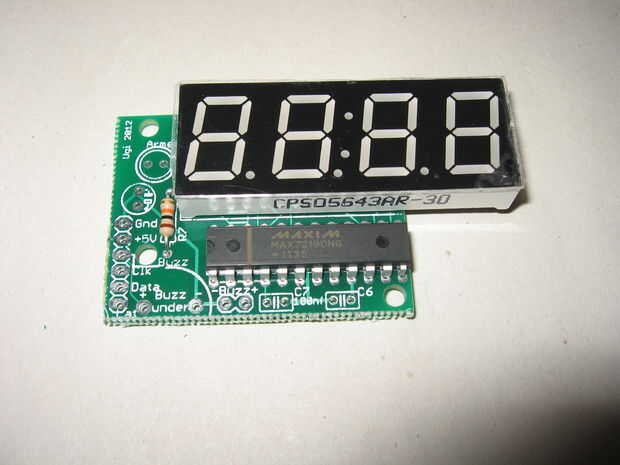

La parte más difícil de este módulo es obtener simplemente los pernos más bien largo y flexibles de la pantalla de LED a través de sus orificios. También necesita hacer las cabeceras de pin antes de la alarma ya que se monta en la espalda, superposición de sus almohadillas de soldadura. Existe un opcional 2 pines si desea montar el timbre fuera del tablero. Soldado en todo pero realmente no necesita el encabezado y el buzer. Hice lo siguiente:
Exhibición de LED
Resistencia de 10K
7219 chip (busque la muesca).
tapas de cerámica
LED
6 pines (delantero o trasero)
casquillo electrolítico (en la parte posterior)
2 pines (delantero o trasero)
zumbador (en la parte posterior)

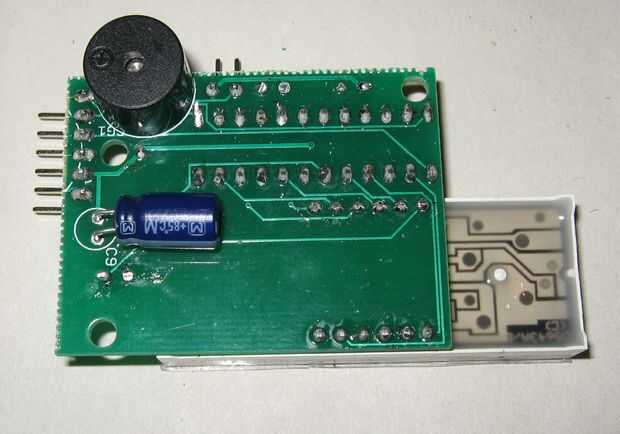

Dependiendo de cómo usted desea montar este módulo, puede utilizar encabezados de 90' o poner los encabezados en la parte posterior. Si haces eso, entonces lo más alto en la parte delantera será el indicador LED por lo puede ir a la derecha contra la parte superior de su caja. Esta es una de las razones el zumbador y la tapa grande también en la parte posterior.

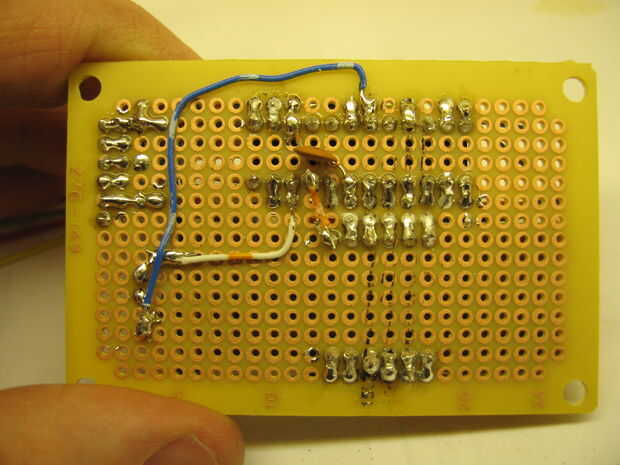

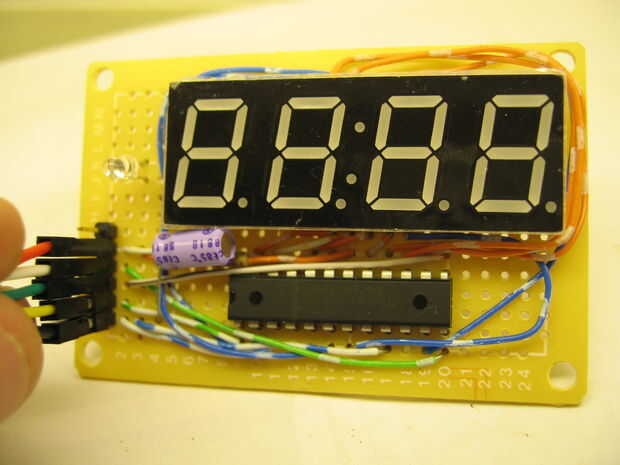

Perfboard:
No tomar fotografías muy detalladas de la Asamblea de la Junta de perf, pero básicamente implicó la pantalla y el chip de soldadura cada una fila desde el borde y luego pernos apropiado cableado juntos - ver el esquema.
