Paso 3: Hacer la estrella

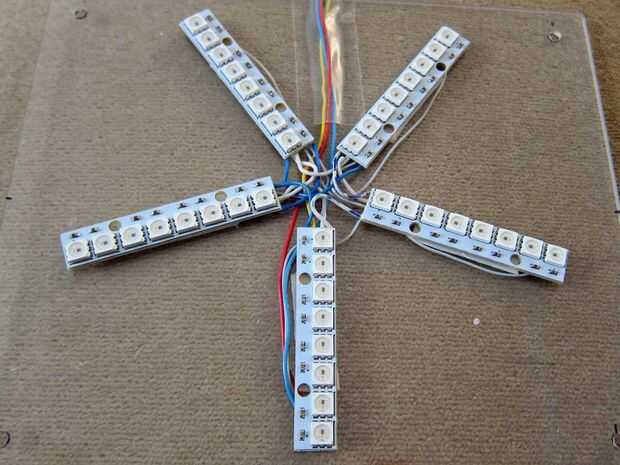

La estrella se hace con cinco palos de WS2812 LED con un ángulo de 72 grados entre cada palo.

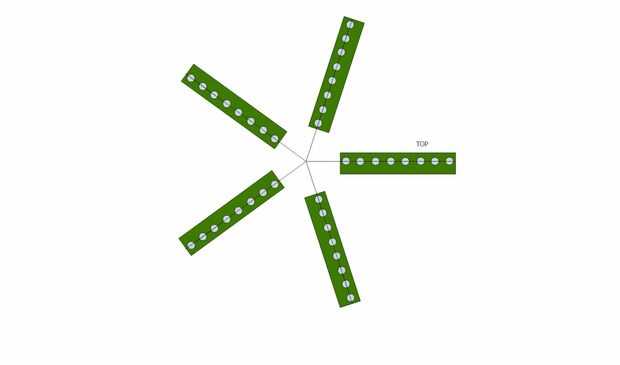

Hice una plantilla con Sketchup para ayudar con la colocación de los palillos pueden compensarse un poco porque los leds no se centran en los tableros.
Para mi estrella he utilizado una hoja de plástico independiente para que fácilmente podía desconectarlo para probar el software con mi protoboard. Esto no es necesario como los palillos de LED pueden adjuntarse a la hoja principal con cinta de doble cara.

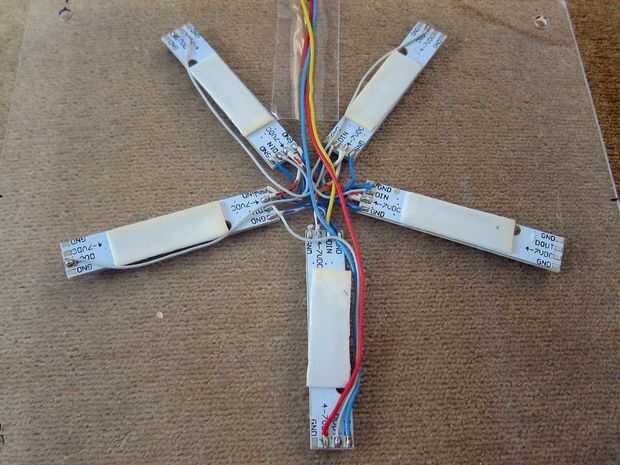

- Primer lugar los palillos de LED en posición aproximada sobre un banco de trabajo y los + 5V conexiones a todos los cinco tableros con longitudes cortas del alambre de conexión.
- Repita el paso anterior para el 0V (tierra).
- Conectarse el botón "salir" en el tablero superior de la almohadilla "en" en la próxima Junta y luego repita para cada junta.
- Conecte los cables de conexión tiempo suficiente para llegar a la controladora pcb para la + 5V, tierra y "En" cojines en el tablero superior. Rotule los cables entonces ellos lían juntos listos para fijar conectores más adelante.
- Imprimir la plantilla de estrellas en el 100% de su tamaño y temporalmente la cinta en posición a la parte posterior de la lámina de plástico.
- Colocar cinta de doble cara en la parte posterior de cada barra de LED y luego pegar cada uno en posición usando la plantilla como guía.
- Retire la plantilla y fije los cables de estrellas en la parte posterior de la hoja con cinta transparente
