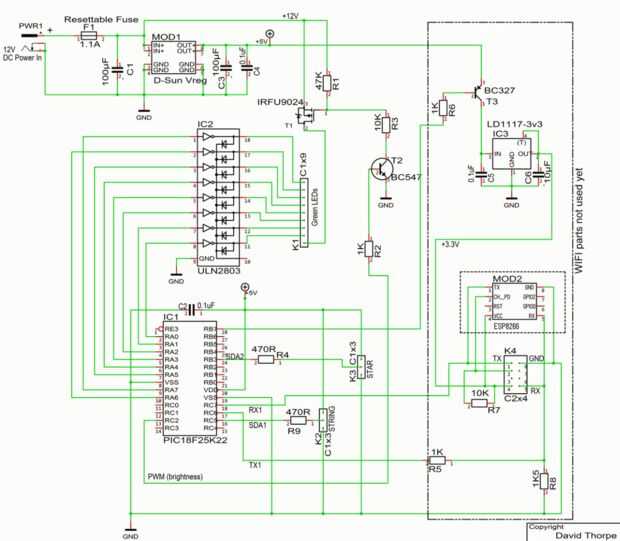

Paso 5: El controlador PCB
El controlador se hace de un solo lado pcb de cobre mediante el método de "transferencia de toner" (varias guías para hacer esto se pueden encontrar en otros lugares).
- Cortar el pcb a tamaño aprox. 55 x 70 mm

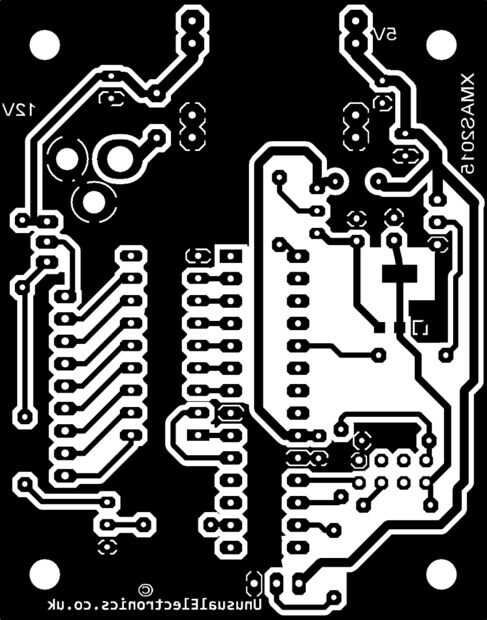

- Imprimir el diseño de pcb de pdf en tamaño de 100% en su hoja de transferencia de toner usando su impresora laser (yo uso las hojas de amarillo brillantes disponibles de los vendedores de eBay de China para obtener buenos resultados).
- Taladre los agujeros, mayoría de las partes requiere una broca de 0.8mm. El regulador de voltaje y cabeceras PCB es necesario un taladro de 1,1 mm. El enchufe tiene 3 orificios más grandes - les apenas lo suficientemente grande como para que las etiquetas pasar a través del taladro.
- Taladre 4 agujeros para tornillos m3.

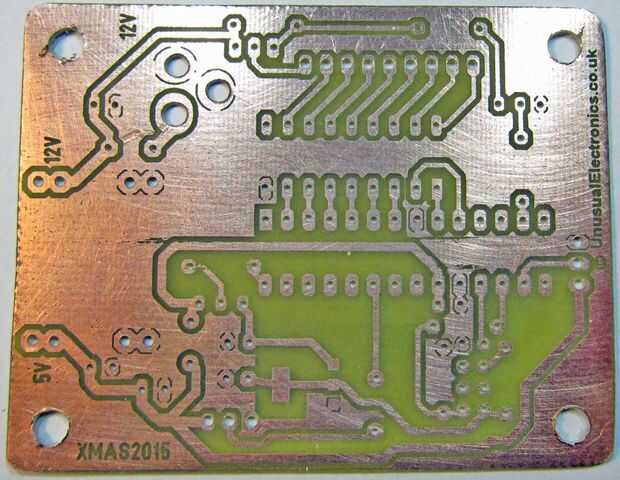

- Compruebe las pistas de la Junta por cualquier daño o shorts y fijarlos (mina tenía algunas pistas rotas donde no pega el toner. Apliqué una etch resist pluma pero no funciona por alguna razón).
Montar las piezas de PCB
Utilice una muñequera ESD antiestática durante la manipulación de los semiconductores que puede ser destruidos por la electricidad estática! (particularmente el MOSFET)
- Preparar el módulo de regulador de voltaje D sol soldadura encabezados masculino de 4 x 2 en el lado del componente.
- Conecte una fuente de alimentación de CC de 12 voltios al regulador de voltaje D sol. Con un voltímetro de precisión, ajuste la resistencia variable hasta que la tensión de salida es cerca de 5 voltios como sea posible. (Si usted no puede conseguir exactamente, es mejor ser un poco debajo de 5V y no sobre ella).

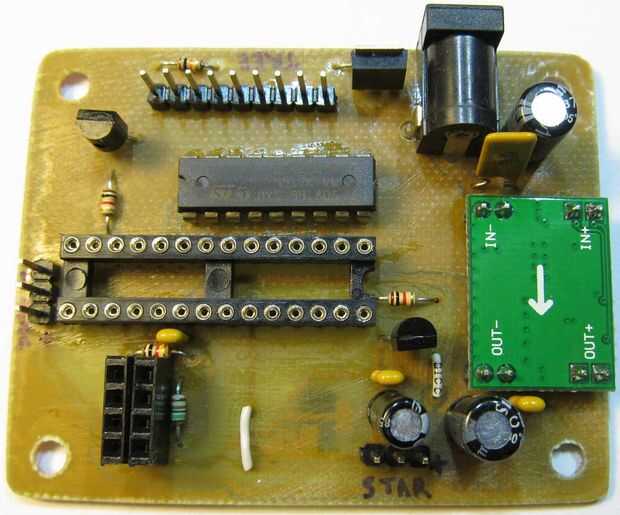

- El módulo regulador para el pcb de la soldadura como se muestra en la foto.

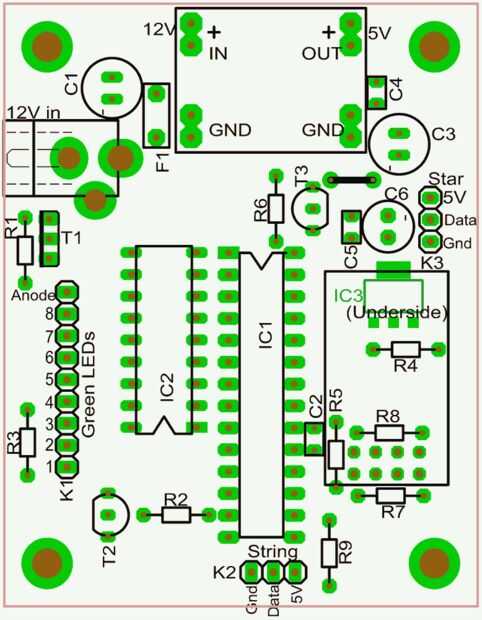

- Colocar el resto de las piezas soldadas (excluyendo las piezas para el módulo de WiFi que todavía no se utiliza). Asegurar la correcta polaridad de los condensadores y comprobar que los transistores y IC ULN2803 se insertan la forma correcta de ronda.
- El transistor MOSFET de potencia es muy sensible a la electricidad estática, use una muñequera contra ESD para evitar que se dañe.
- Los cables de la soldadura (cerca del módulo de regulador) los otros cables se muestra en la foto se ha sustituido por una resistencia de 470 ohm (para proteger el microcontrolador si los leds WS2812 salen defectuosos).
- No encajan en el microcontrolador, sin embargo - tiene que programar primero.
- Doble Compruebe que todo está correctamente puesta y luego complemento una fuente de CC de 12V. Mida el voltaje de salida del regulador para asegurarse de aún así es correcto.
- Desconecte la fuente de alimentación.
