Paso 9: Cableado el minuto y rejilla de LED de segunda mano
EXPLICACIÓN:
Esto tiene que ser la parte más difícil de hacer este reloj. Aunque parece muy complicado a primera vista, después de los primera pareja los anillos alrededor del reloj hará sentido y verá el patrón. El patrón es bastante simple, que cada 8 LEDs en una fila están conectados juntos para la cuadrícula Charlieplex.
Para conocer los
Charlieplexing, aquí es un gran video que lo explica. Si no está seguro de lo que es Charlieplexing, recomiendo verla.
Instrucciones:

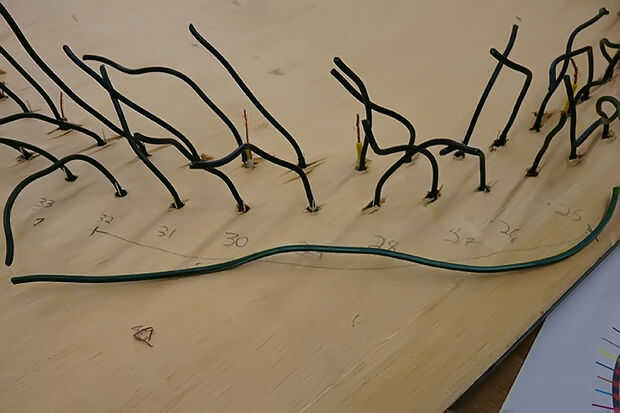

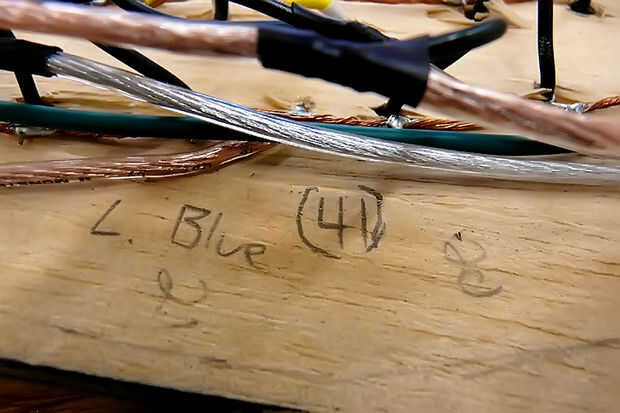

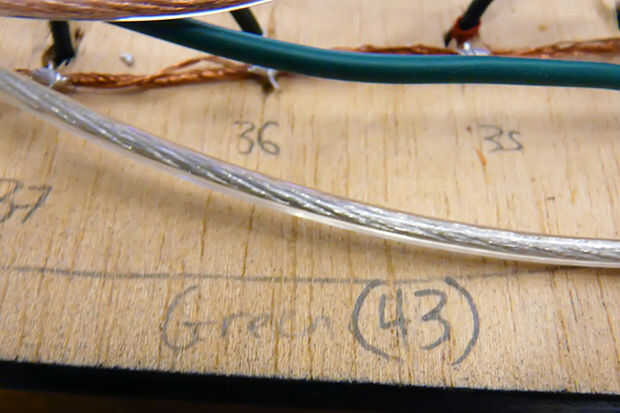

Comience escribiendo el número de LED al lado del LED. Ayuda a comenzar a escribir el número de los LEDs en el tablero directamente. Esto le dará una referencia más adelante si usted lo necesita. También puede empezar a trazar líneas para agrupar los LEDs juntos para los ánodos. En la imagen que he incluido, son todos los colores.

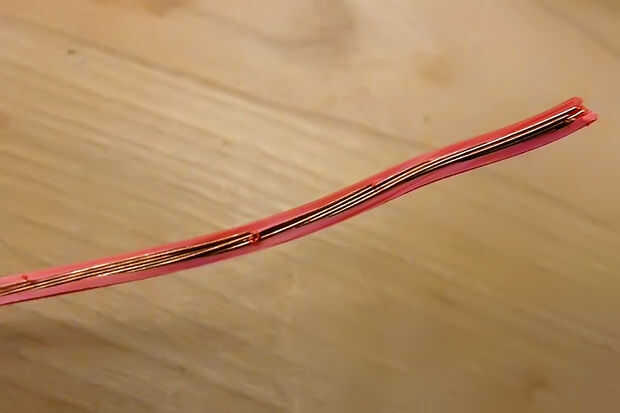

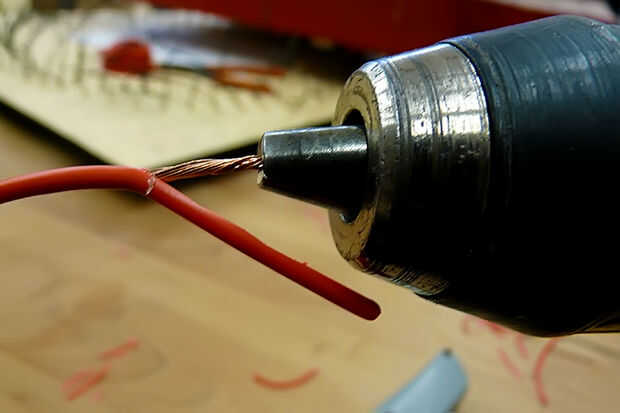

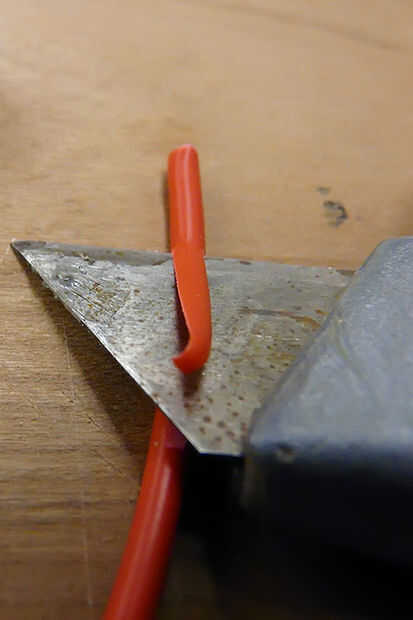

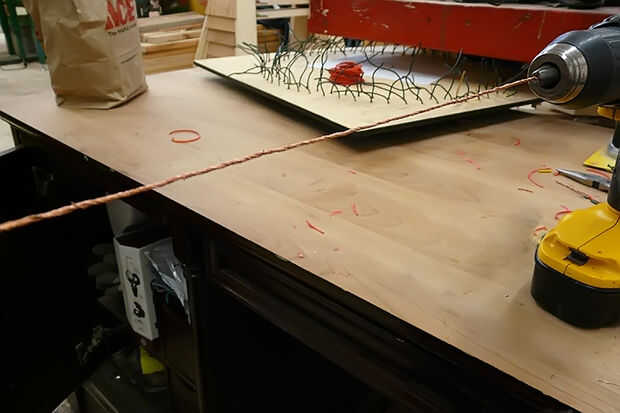

Una vez que todos los LEDs están etiquetados y que esté listo para conectar, empezar por conectar los ánodos junto con una tira de alambre expuesto. No tenía ningún alambre expuesto en mano, así que lo hice yo. Primero, corté el trozo de cable que necesitaba, luego utiliza una cuchilla de afeitar y con cuidado retirar el plástico aislante. El problema era esto me dejó con el cable desenrollado, y era un lío para trabajar con. Para resolver este problema, puso un extremo del alambre en el taladro cuidadosamente mantenga el lado opuesto y utilice el taladro para retorcer el cable hasta que es agradable y apretado.

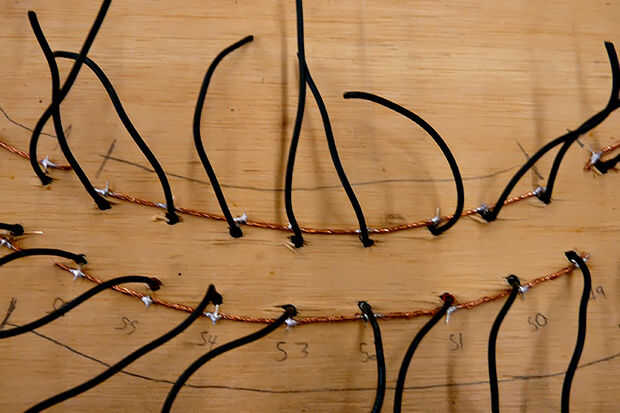

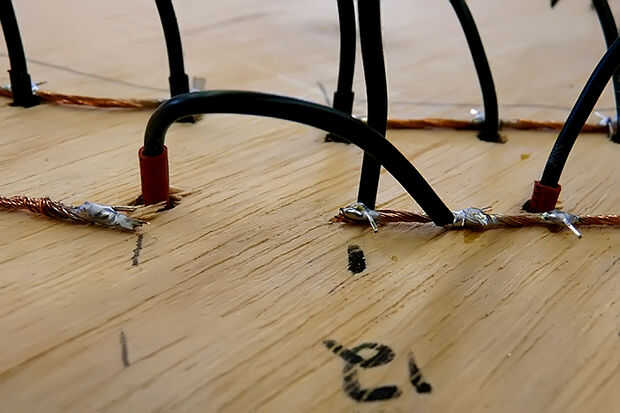

Después de tener listo el cable, es hora de empezar a soldar los pines al cable. Lo hice doblando el anillo exterior de LEDs para el exterior del reloj, con el alambre cubrió debajo de ellos y lo contrario para el aro interior del reloj. Cuidadosamente cada pin del LED cátodo a los cables expuestos, moviéndose todo el día hasta que el ánodo de cada LED se suelda en la posición correcta de la soldadura.
Esa fue la parte fácil, la parte difícil es soldar el cátodo de los diodos para el pin correcto.

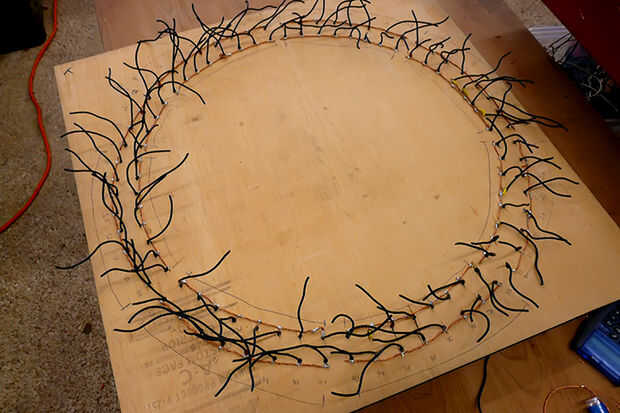

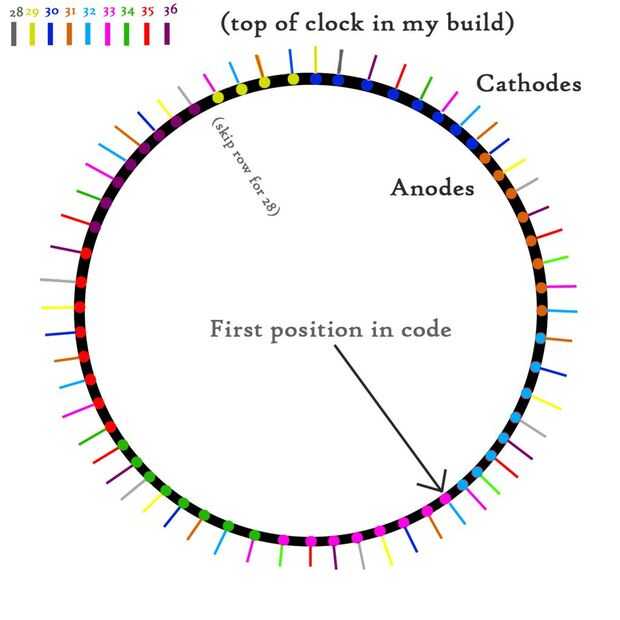

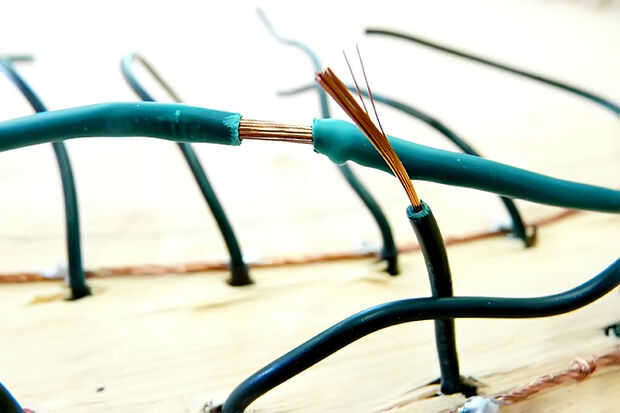

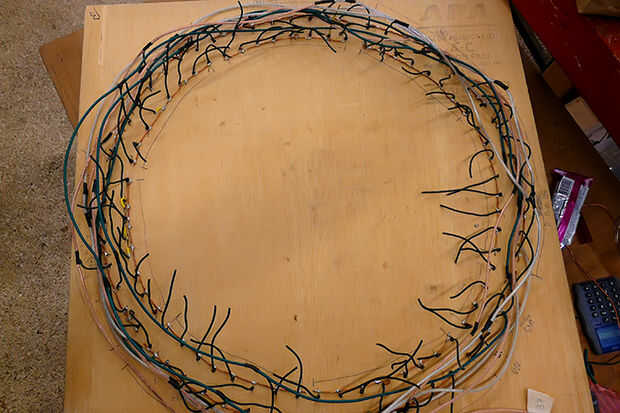

Para ello, he trabajado en una hacia la izquierda y había añadido poco a poco los LEDs al cable como fui en los círculos. Utiliza una longitud de alambre de la longitud del círculo y comenzó en un LED y trabajado lentamente en un círculo añadiendo los LEDs al cable como la convocatoria de diagrama.

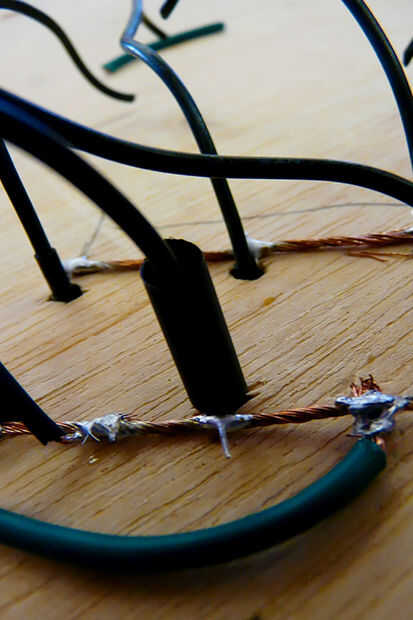

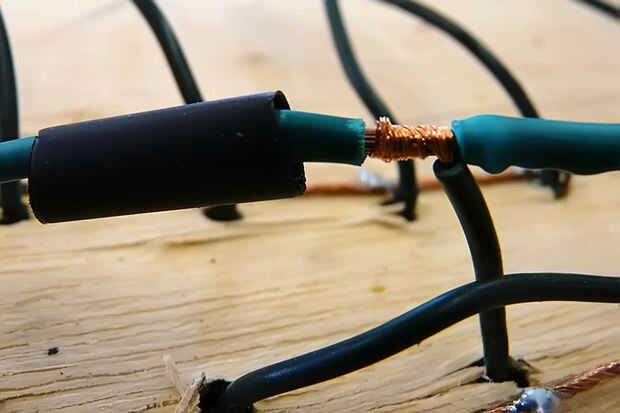

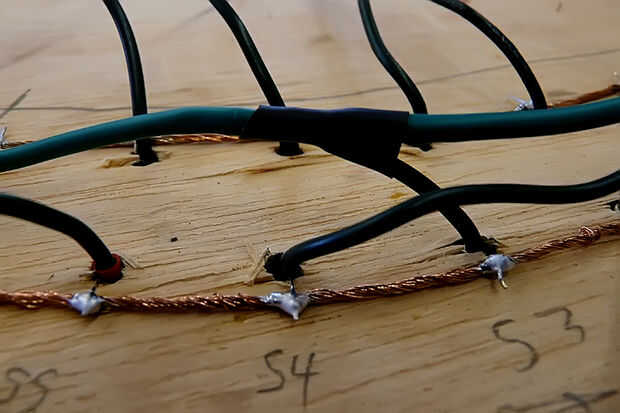

Asegúrese de shrink wrap o con cinta aislante todas las soldaduras para evitar cortos circuitos.
Ello, minuto y segundo manecillas de reloj.
Se refieren a todas las imágenes arriba como ejemplos.
