Paso 10: Para soldar los LEDs de la manecilla de las horas
EXPLICACIÓN:
Este paso requiere mucha práctica con soldadura, pero incluso si usted no tiene experiencia como con soldadura, comenzará a salir más fácil como practicas. Solo ten paciencia y funcionará hacia fuera.
Este paso es muy similar a los pasos anteriores de soldar los LEDs, con la excepción de existencia de 4 pernos por LED versus las dos patillas de los LEDs segundo y minuto

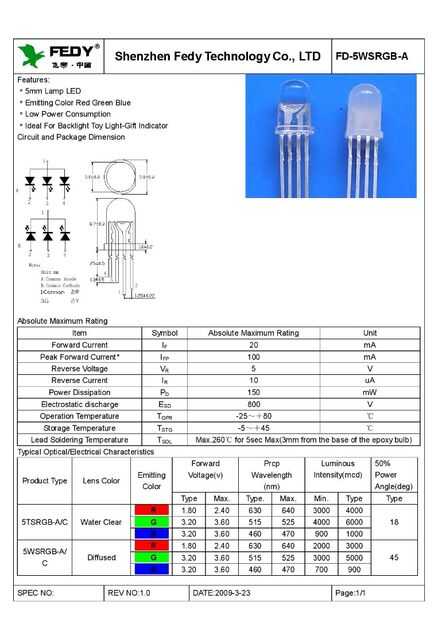

Asegúrese de comprobar las especificaciones de fabrica para el LED Si compraste desde algún lugar que no sea de Adafruit. Los esquemas que estoy usando es de Adafruit específicamente mencionados en la página de materiales.
Si eres capaz de que use color codificado los cables para este paso, se va a ahorrar mucho trabajo y posibles errores más adelante. Si eres incapaz de usar cables de colores, luego cinta adhesiva un pedazo pequeño de cinta adhesiva al cable y etiqueta a color que se utiliza para (R, G, B). Para mi reloj, fui capaz de usar los cables de color codificado.
INSTRUCCIONES:

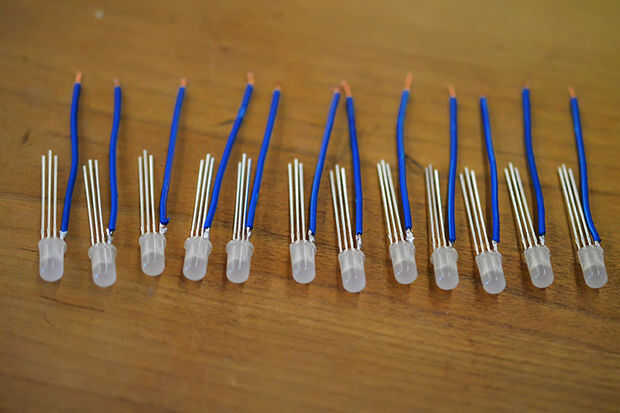

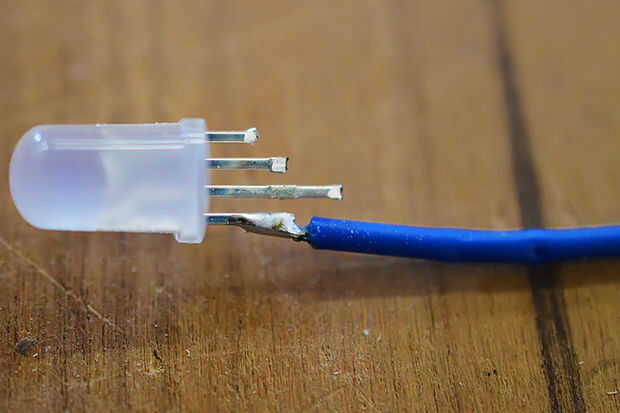

Simplemente soldar una pequeña longitud de cable a cada pin en el LED. Utilizar negro para el cátodo común y utilizar colores correspondientes para el resto de los pines. Otra vez, consulte la hoja de especificaciones del fabricante si es necesario.

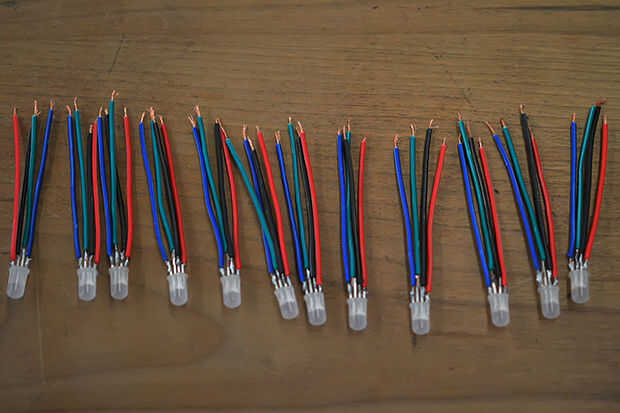

Una vez que todos los 4 cables se sueldan a los pines, cubrir cada otro pin con un tubo de envoltura retráctil de cinta aislante para evitar cortocircuitos. Técnicamente podría cubrir 3 de los pernos, o incluso todos los pernos, pero creo que es un poco más matar, ya pueden tocar sólo los pernos directamente al lado del otro.
Me pareció más fácil que empiece por un lado y poco a poco al otro lado como que soldar los pines. Haciendo juego 12 todos los colores antes de pasar al siguiente color también parecía funcionar bien para mí.
