Paso 13: Montaje del reloj en tiempo Real
EXPLICACIÓN:
El reloj RTC que utilicé para este proyecto no viene premontado y requiere algunos básicos de soldadura. Tomé estas instrucciones directamente desde la Web de Adafruit. Para más detalles visite la página aquí.
INSTRUCCIONES:
Coloque la placa de circuito en un tornillo para que fácilmente puede trabajar en él.
Comenzar por soldadura una pequeña protuberancia en la almohadilla de negativo de la batería: Esto hará mejor contacto!
Coloque las dos resistencias de 2,2 K y el condensador de cerámica. Son simétricas por lo que no necesita preocuparse de la dirección.
Luego coloque el cristal (también simétrico), soporte de las pilas (se enciende hasta que la batería puede deslizarse en el lado) y el chip RTC.
El chip RTC debe colocarse de modo que la muesca/punto final coincida con la serigrafía. Vistazo a la foto de la izquierda, la muesca está apuntando hacia abajo. Verifique esto antes de soldar en el chip porque es bastante difícil de deshacer.

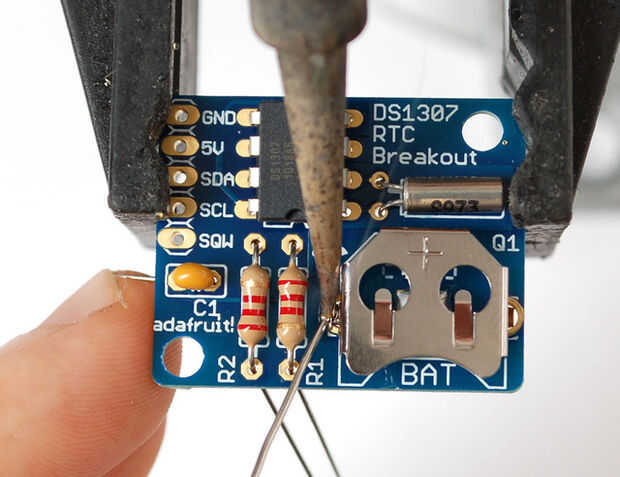

Para mantener el soporte de la batería caiga hacia fuera, puede que desee ' virar ' soldadura de la parte superior.
Luego voltee la placa y soldar todos los pines.

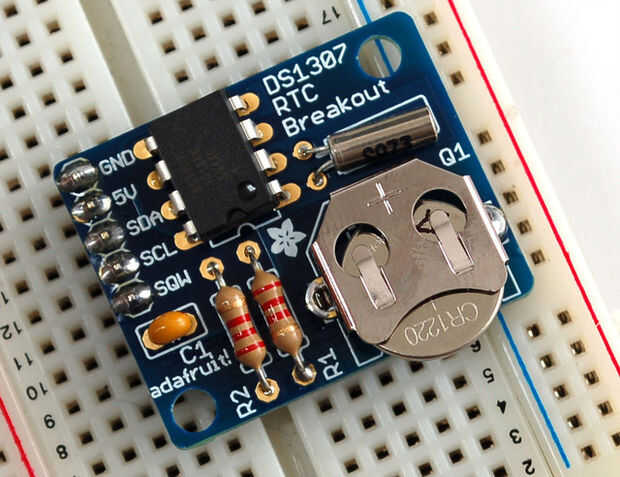

Los cables de las resistencias, cristal y condensador corta del clip. Si desea utilizar el encabezado para enchufar algo breakout Junta, colocar el encabezado en un protoboard, el lado largo hacia abajo y coloque la Junta para que se peguen los pernos cortos a través de las almohadillas.
Les de la soldadura en el lugar.
Inserte la batería para que el plano + lado es arriba. La batería va a durar por muchos años, 5 o más, así que no hay necesidad de nunca quitar o cambiarlo.
