Paso 14: Para soldar pernos de cabecera
EXPLICACIÓN:
Debido a que son entradas de Arduino

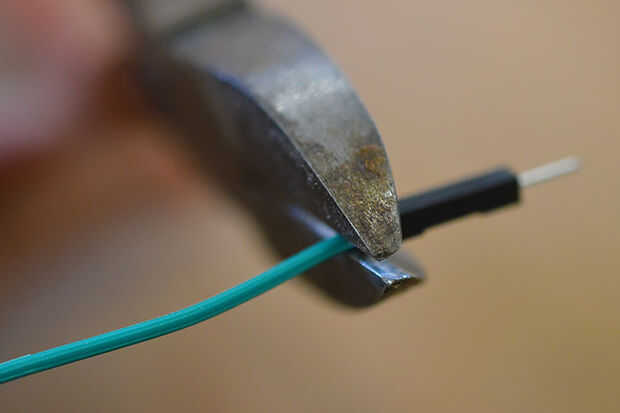

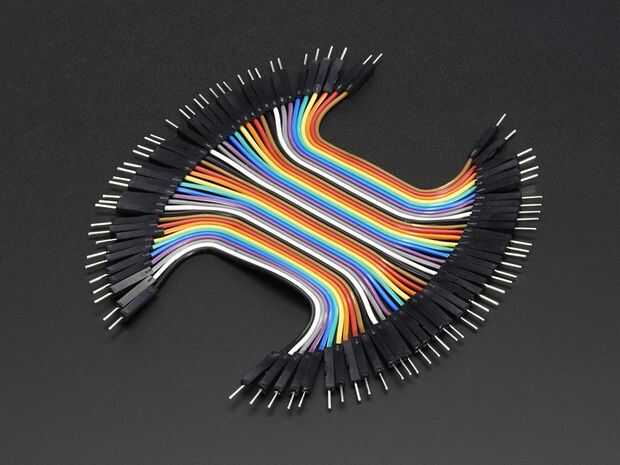

muy juntas, haría falta mucha paciencia y tiempo para conseguir todos los cables insertados correctamente en el Arduino. Para combatir este problema, vamos a pre-soldadura pernos puente a Arduino, haciéndolo mucho más fácil conectarlos todos a la Arduino cuando sea el momento. No te preocupes sobre el uso de cualquier coordinación de color, a menos que se desee. Simplemente numeración de los pines debe hacer el truco.
También tenemos que soldar en las resistencias ahora para evitar que los LEDs se sobrecarga y quema. Porque estamos usando diferentes LEDs de color nos deberíamos técnicamente utilizar resistencias diferentes para cada color de LED. Sin embargo, decidí ir a la ruta fácil y simple uso resistencias de 100 ohmios para los minutos y la segunda mano. Esto funciona porque cada LED conseguirá 2 resistencias, el ánodo y el cátodo. 200 ohm debe ser más que suficiente para que los LEDs.
INSTRUCCIONES:

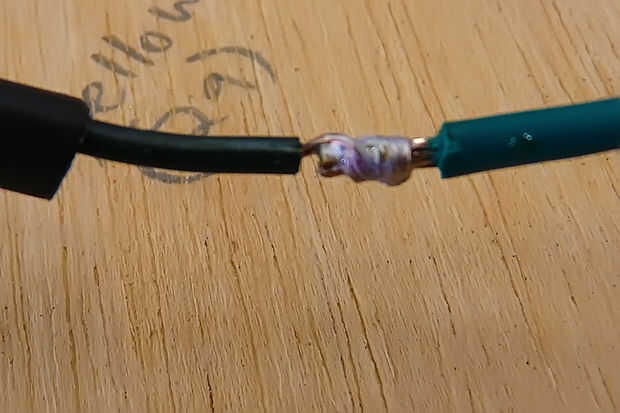

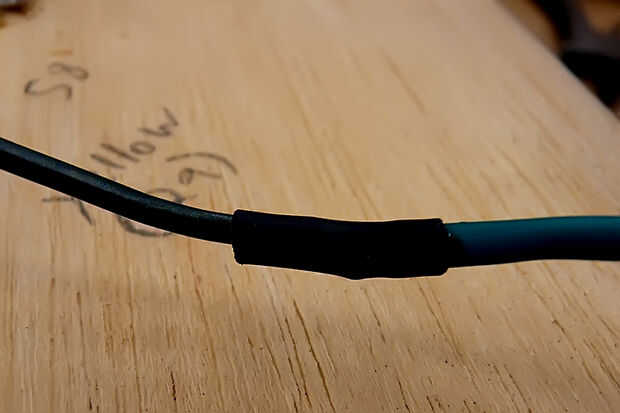

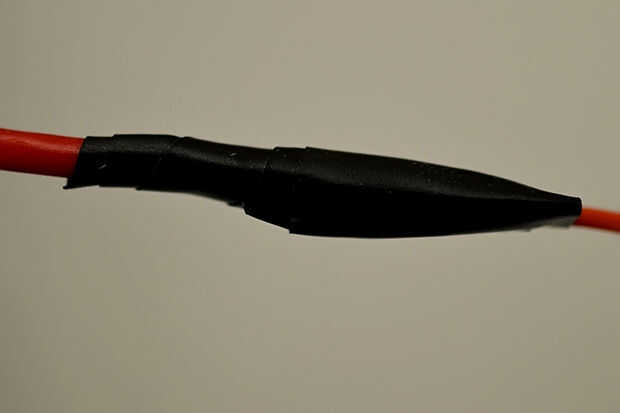

Simplemente tome los extremos de los cables que van a fijarse a la Junta, la soldadura en una resistencia y abrigo del encogimiento con envoltura o cinta aislante.

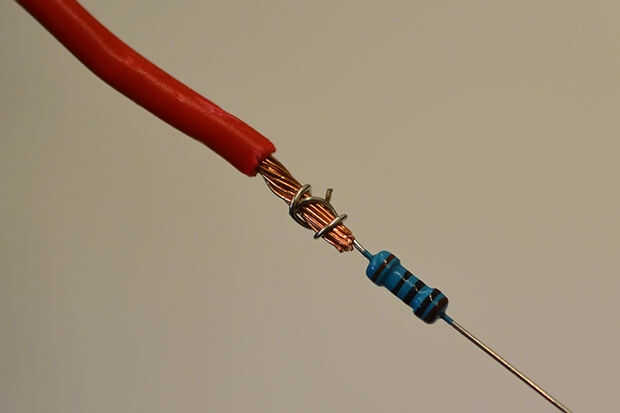

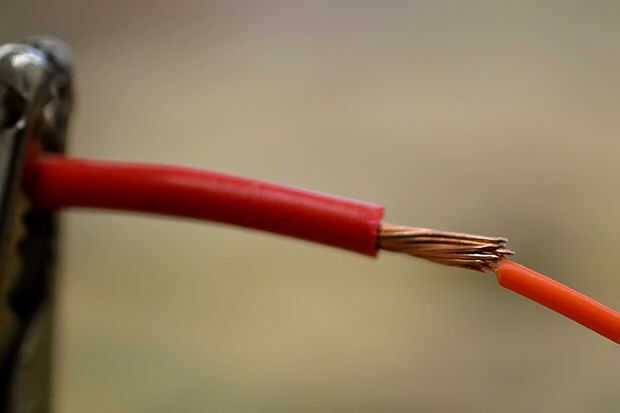

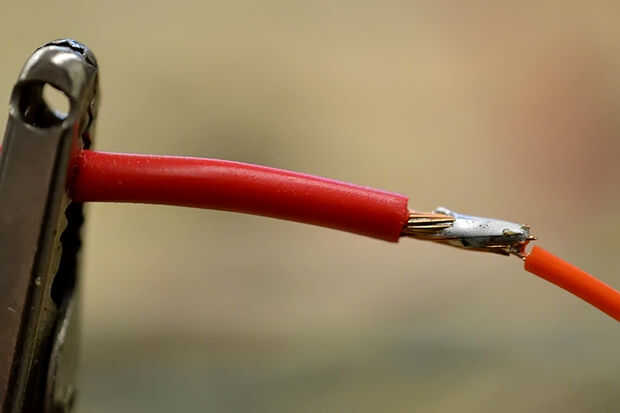

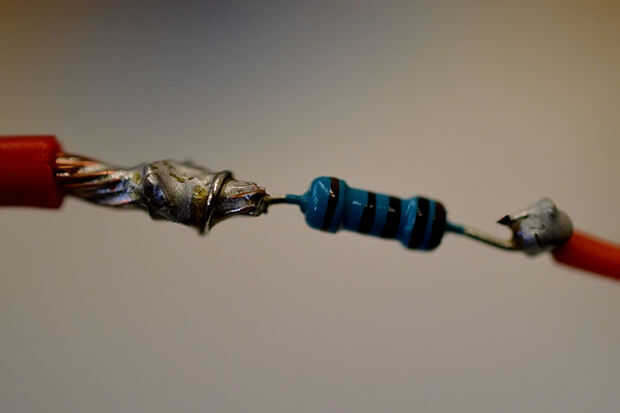

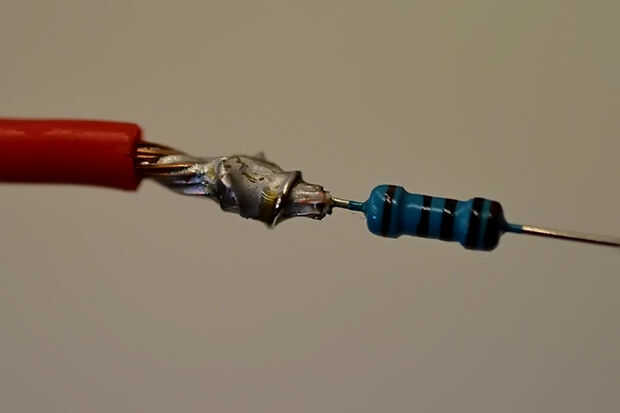

Encontré una manera fácil de soldar las resistencias, y se les pueden ver en las fotos de ejemplo.
Asegúrese de etiquetar todos los cables con el número correcto, por lo que les puede enchufar en el Arduino en el paso siguiente.
