Paso 15: Conexión todos juntos
EXPLICACIÓN:
Ahora es la parte, viendo el reloj vienen juntos. Todos los pernos deben ser numerados y listo para conectar al Arduino. Si no, seguir la lista de abajo a los pasadores correctamente.
- 5-hora rojo Pin
- 6-hora verde Pin
- 7-hora azul Pin
- 12 horas 1
- 13 – hora 2
- 14 horas 3
- 15 horas 4
- 16 horas 5
- 17 horas 6
- 22 horas 7
- 23 – hora 8
- 24 – hora 9
- 25 – hora 10
- 26 – hora 11
- 27-hora 12
- 28 – segundo 36 Pins
- 37 – pernos de 45 minutos
- 20 – RTC reloj (SDA)
- 21 – RTC reloj (SCL)
- GRN-RTC reloj (GRN)
- 5V-RTC reloj (5v)
INSTRUCCIONES:
En cualquier orden considere apropiado, empezar a conectar en los pines para la placa Arduino. Esperamos que hasta este punto, han contados sus pernos y saber que uno va donde, si no, consulte el diagrama de cableado de antes y utilizar la lista de arriba.

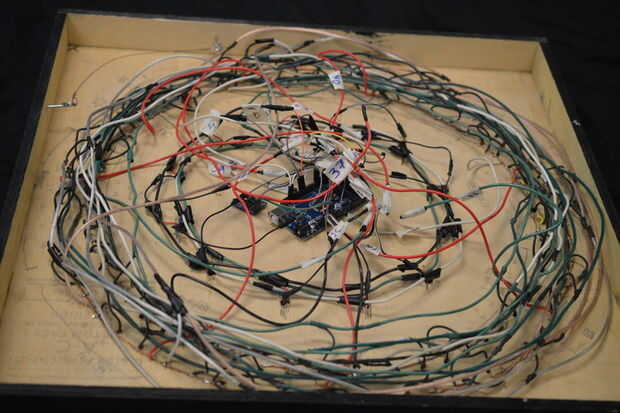

Una vez que se conectan todos los cables, utilice un pequeño tornillo para montar el Arduino y RTC en la parte posterior del reloj para mantenerlos en su lugar y estable. Asegúrese de no sobre apriete los tornillos como probablemente va a dañar las placas de circuitos.
