Paso 2: El Hardware...

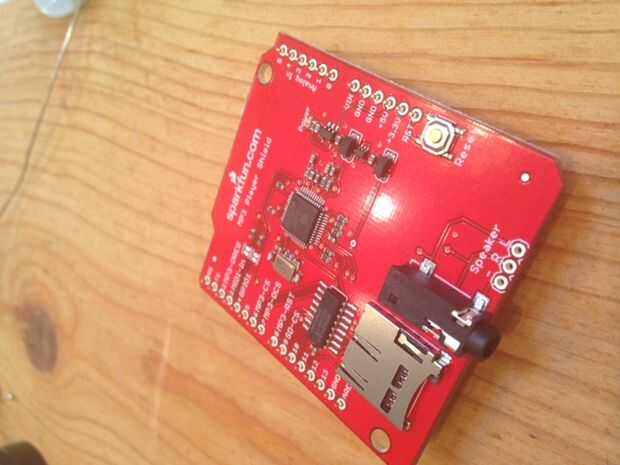

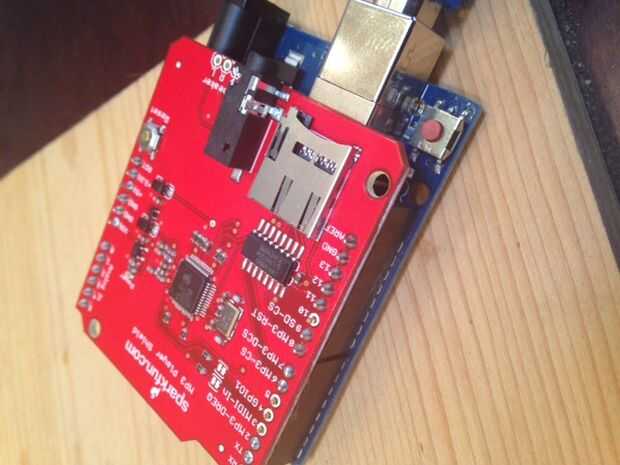

Así que la primera cosa a hacer es soldar los pines para el escudo de MP3. No lo conecte a la arduino antes de soldar. (Estoy seguro que saben esto pero sólo un recordatorio. Encontrarás los pernos que debe utilizar para el MP3 para trabajar en el sparkfun.com. Para tener cuidado yo casi todo excepto el pin 3 y 4 soldados porque son MIDI.
El receptor IR tiene clavijas de tierra 5v y el pin A5. En el código A5 se utiliza como un interruptor para pasar de canción a canción. Así como el perno de la señal está en A5 podrás presionar cualquier botón en su control remoto y se reproducirá a través de la música que elegiste.

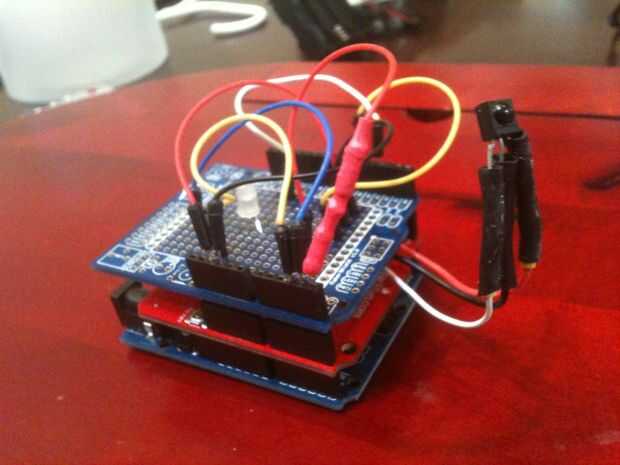

El LED está encendido el pin A3 A4 5 y la tierra. La tercera foto es la breadboarded con los pernos del cabezal apilable. Facilitan el trabajo. También impide tener un protoboard flotante sobre el proyecto y tratando de tener un lugar para ponerlo.
Olvidó la mención: el altavoz que utilicé fue un regular iHome altavoz. Es recargable por lo que usted puede pegar todo en el mismo recipiente. Junto con el poder también olvidé la mención. Es una batería que contiene 6 pilas AA y un conector de barril.
