Paso 2: circuito
![]()
![]()
Este circuito utiliza el microcontrolador ATTiny85 como temporizador y regulador de luz. Q1 es el interruptor de carga para alimentar todo el circuito. . El IRFZ44N fue utilizado porque encender el circuito produce un breve aumento de corriente durante la carga de los condensadores del convertidor. D1 mantiene Vgs de Q1 de exceder la tensión de zener que debe estar bajo 20V. Q2 se utiliza para cambiar la matriz de LED. Límites de R5 Vds de Q2 por debajo de su Vds(max) de 30V mientras está apagado, permitiendo que los LEDs siguen realizan con una pequeña corriente suficiente para caída de 30V. Ellos se encenderá débilmente en el ajuste de brillo más bajo. R1 y R3 son descarga resistencias que hacen que Q1 y Q2 están apagados cuando debe ser.

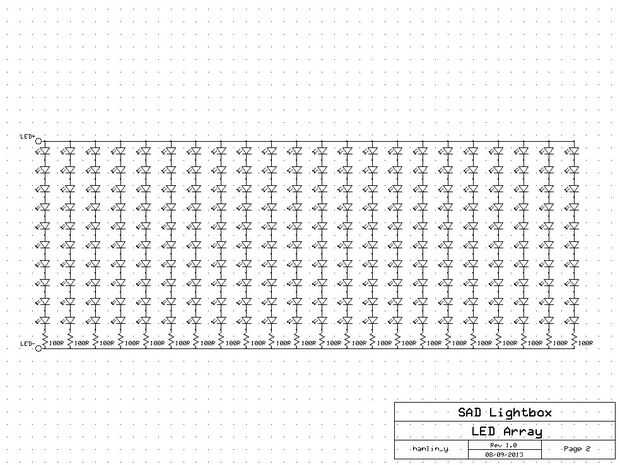

El LM2577 Step-up converter mantiene la matriz LED 30-35V y permite un amplio rango de tensiones de alimentación que utiliza que está por debajo de la tensión de salida. Se puede ajustar a una tensión más baja si la corriente es demasiado alta o si necesita menos luz. 2V a través de las resistencias de 100 ohmios sería igual 20mA por cadena. He tenido la tensión de salida a 32.3V y las resistencias en 1.5V dando 15mA. DC jack fue atado con alambre para permitir energía dual conectando su medio pin a tierra de la batería, el pin externo a tierra de la alimentación y el perno interno para el voltaje positivo de ambas fuentes de energía.
